A szponzorok
A történet még a nyár derekára nyúlik vissza, mikor is egy korábbi elképzelés kapcsán vendégségben járt nálam a Cooler Master hazai képviselője, ahol sok távlati terv megbeszélése mellett felvetődött egy szorosabb kapcsolat felépítése, aminek kapcsán támogatásként kértem tőlük pár dolgot. Ezek zömében a nemrégen bevezetett új termékpalettából érkeztek, egészen pontosan egy Mastercase Maker 5 ház, ventilátorok és egy 1 kW-os tápegység személyében.
A fő szponzoromtól is az Asus Magyarországtól is érkezőben volt a legújabb X99-es alaplapuk a Rampage V Edition 10. Itt fő kritérium volt részükről, hogy az új Aura elnevezést kapott RGB vezérlésre épüljön a mód. Ehhez az egész koncepcióhoz egy korábbi munkámba már beépítésre került, majd egy átalakítást követően kikerült Mátrix Platinum kártyák kapják a fő szerepet és adják meg majd az egész mód kialakítását és nem utolsó sorban színvilágát.
Ahogy haladtunk előre az idővel, úgy kezdett a fejemben összeállni a kép a születendő módról, amihez óriási szerencsémre a véletlen is közrejátszott. Történt ugyanis, hogy szeptemberben a pécsi PlayIT-en kiállítóként volt szerencsém személyesen megismerkedni a Merlinhardver tulajdonosával, ahol mi más is lehetett volna a téma, mint a számítógép építés és ezen belül is a vízhűtés alkalmazása. Részéről történt egy olyan ajánlat, miszerint megpróbál összehozni a Nanoxia képviselőjével támogatás kapcsán. Ehhez rajta keresztül elküldtem pár korábbi munkám fotóját, aztán innentől kezdve mondhatni ezt a támogatót is sikerült begyűjtenem. Tőlük kapóra jött az elképzelésembe illő világítós leddel szerelt fittingek, illetve az ehhez kapcsolódó PETG csövek. Itt a narancssárgát választottam, lévén a Mátrix kártyákon is ez a szín is megtalálható, valamint az RGB vezérlésnek köszönhetően ehhez lehet igazítani az összképet is. Majd meglátjuk, mire jutunk.
Még mielőtt áttérek a munka dandár részére, említést kell tegyek még egy szponzorról, nevezetesen a HyperX-ről, akik, ha nem is közvetlenül, de szponzorálták már más munkáimat is, így ez is az ő termékeivel egészül ki DDR4 4 csatornás memóriákkal, valamint SSD meghajtóval.
Az elképzelés
Bizonyára sokan tudjátok, akik még nem azoknak most leírom, hogy én az eltervezett munkát mindig fejben rakom össze, nem készítek látványos terveket. maximum egy skiccre felvázolom. Most ez utóbbit sem alkalmaztam. Ellenben már még mielőtt a hardverek megérkeztek volna hozzám, a rendelkezésemre álló 2 db GTX 980Ti kártyákhoz már készítettem egyedi SLI hidat, amit majd a készülő módhoz alakítottam ki. Képletesen a gomb már megvan, jöhet a kabát elkészítése.

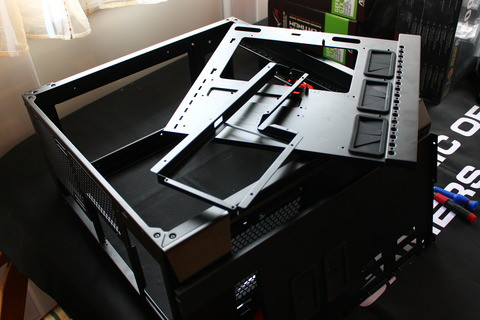

Az elképzelésem a ház kialakításával kapcsolatosan kissé eltérő a megszokott dolgoktól, bár nagyon nem akartam elrugaszkodni extrém dolgokkal, lévén ennek a gépnek november 26-ra el kell készülnie a budapesti PlayIT rendezvényre. A ház megérkezésekor a szokásos fotók elkészítését követően neki is estem a háznak, a számomra fölösleges dolgok eltávolítását követően (gyakorlatilag semmi nem maradt benne) az alaplapi tálcát is kiszereltem és 90°-ban elfordítottam. Ehhez ugye megfelelő rögzítési pontokat kellett kialakítani, valamint a kellő stabilitást is meg kellett oldani.

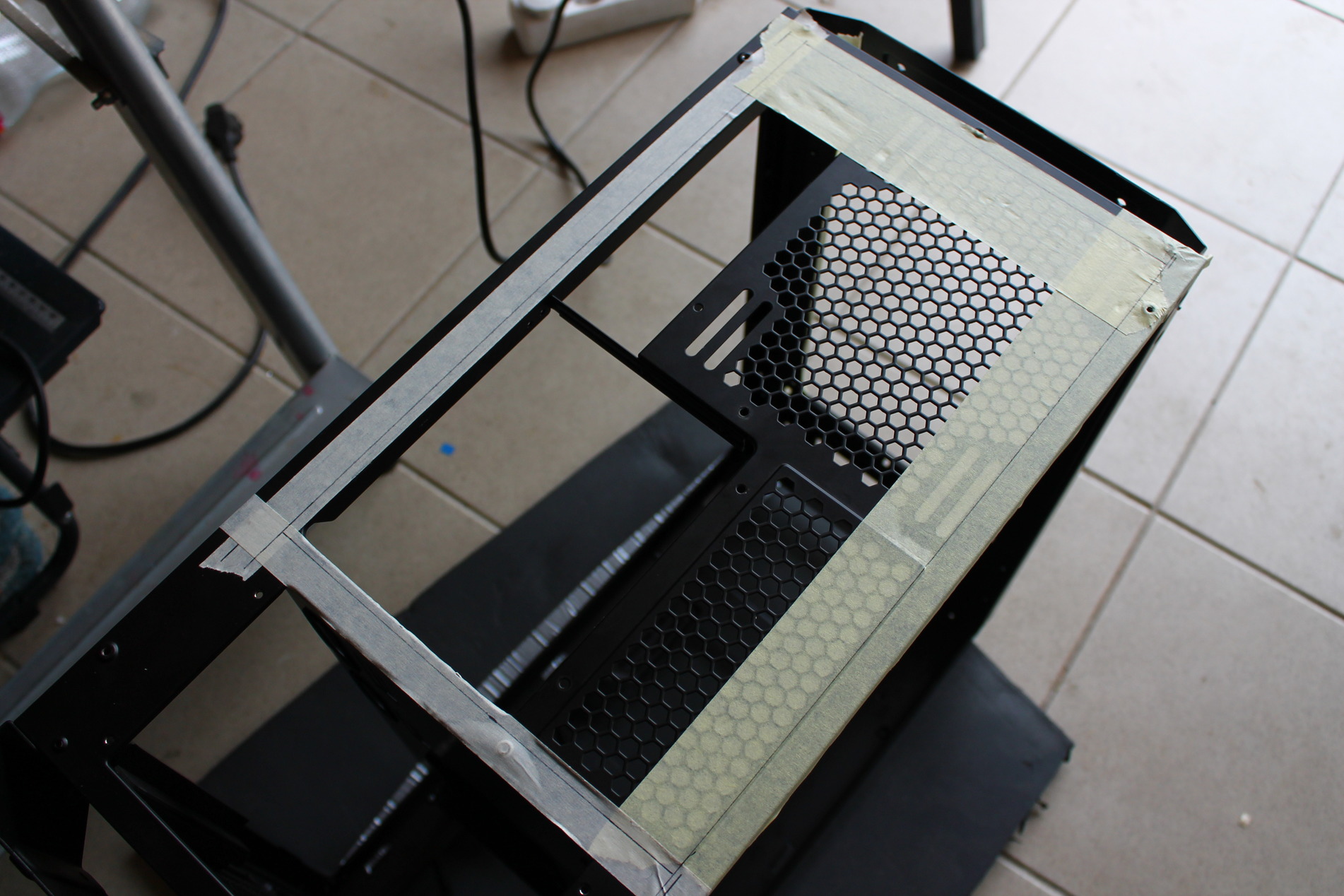

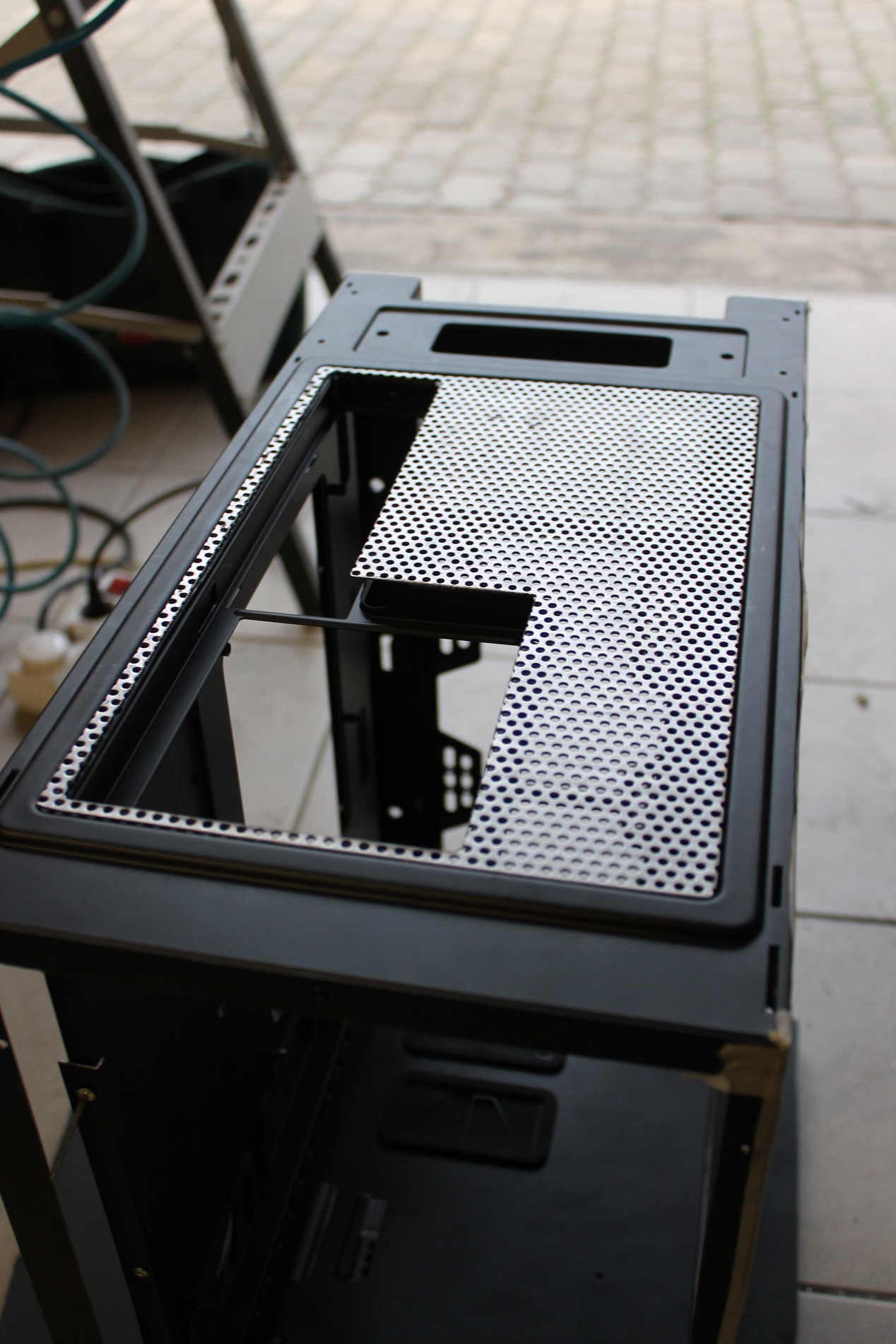

Igen ám, de ha már elfordítottam az alaplapi tálcát, kell neki megfelelő I/O panel, amihez részben a gyárilag kialakított részt használtam fel. Na de ha kivágom hátulról és felszerelem felülre, mi lesz a hátsó résszel? Természetesen erre is megvan az elképzelésem, aminek kapcsán nem teljesen hétköznapi gépet fogok kapni. A munkafolyamatról képek:
Az így kialakított elemeket lefényeztem, illetve beburkoltam.
Hátsó panel
Az előző oldalon említettem, hogy a gyárilag kialakított I/O panel elköltöztetését követően szükségszerűvé vált a helyére egy megfelelő elem elkészítése. Ezúttal (is) a plexit vettem elő, amit nem csak egyszerűen méretre szabva kívántam elhelyezni, hanem a fordított elrendezésnek köszönhetően ebbe a formavilágba illeszteni. Elsőnek a ROG logót vágtam ki, amihez remek segítség a Dremel asztali fűrészgépe. A kinyomtatott rajzot felragasztottam a plexire, majd szépen kivágtam.
Nyilván már önmagában is valamennyire mutatóssá teszi a hátlapot ez a logó, de én nem elégedtem meg ennyivel. A házhoz kapott praktikus 30 cm hosszú mágnessel rögzíthető LED sort szépen kettévágtam, és alul felül a plexi éleihez illesztve a házhoz rögzítettem. Ezáltal kaptam egy középen pirosan izzó ROG logót. (Nem utolsósorban a bit-tech.net oldalán a hónap modja jelölésen ez a fotóm lett a nyitókép)
Ennek és még majd más fényforrásoknak is az ugyan csak a ház széria tartozékának számító vezérlő panel fogja az áramellátást biztosítani.

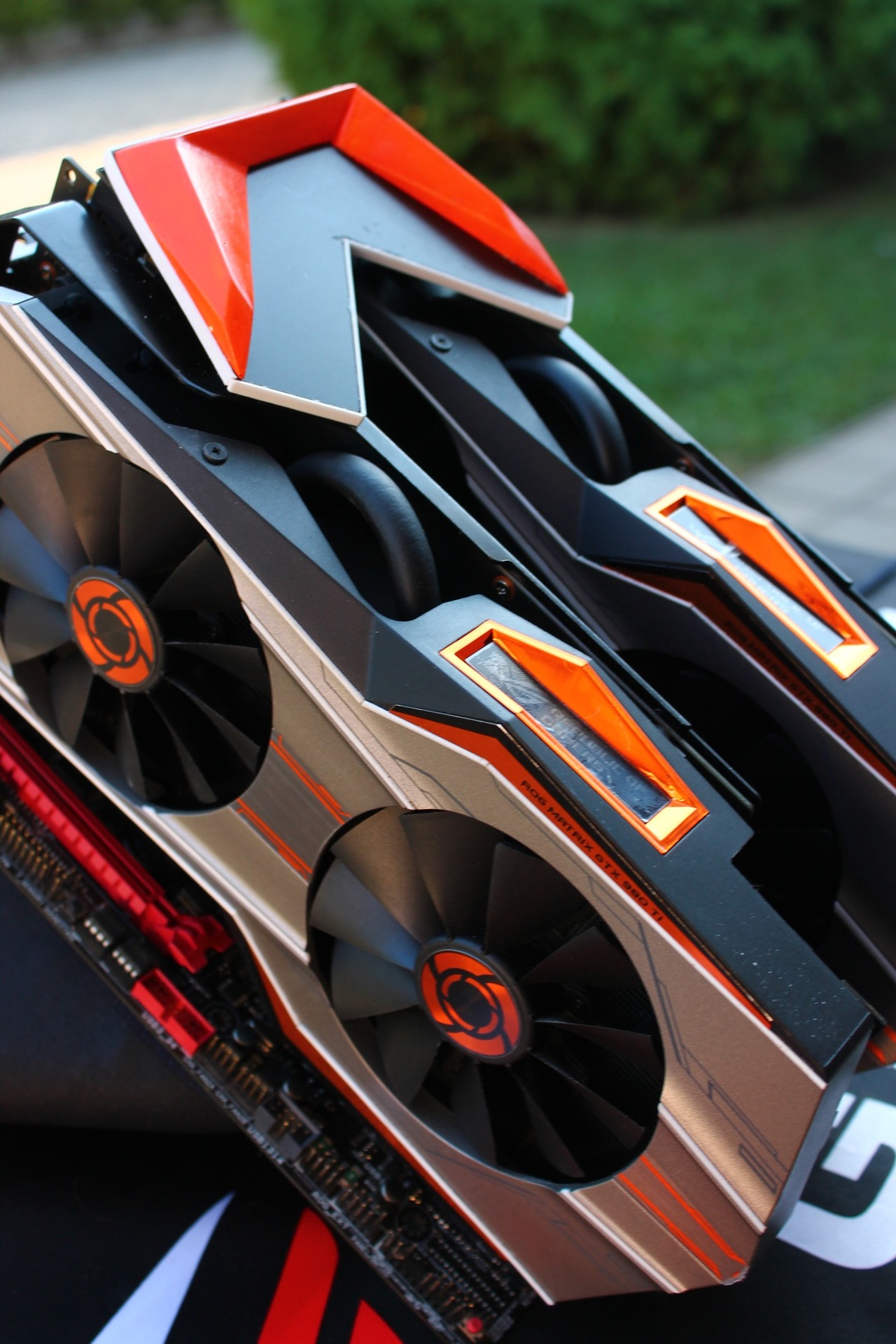

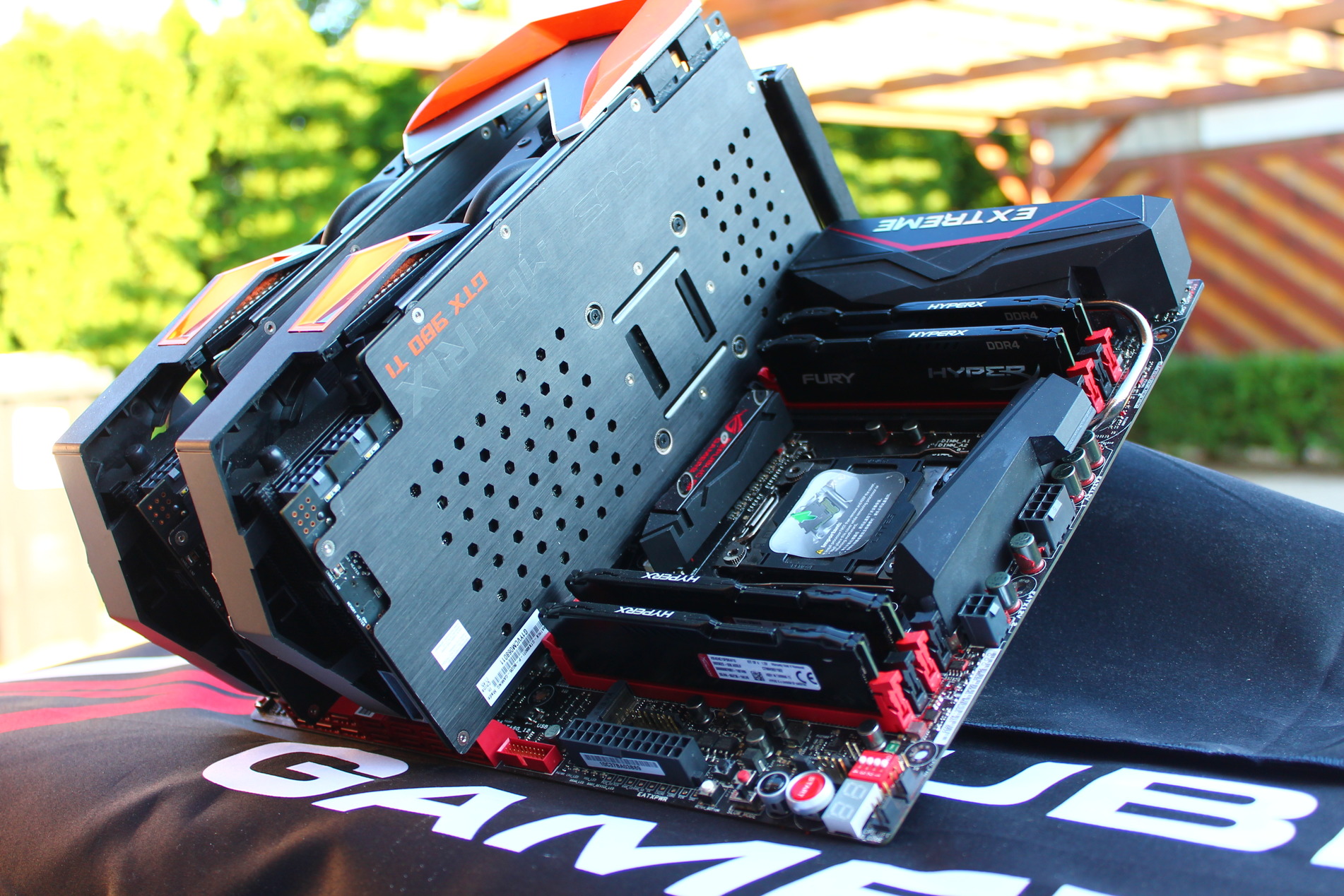

Az alaplap elfordításából következően a VGA kártyák is függőleges elrendezésbe kerültek, ami egyrészt kizárja a kártyák súlyából adódó lehajlást, másrészt lehetőséget biztosít olyan elvetemült emberek számára, mint én is vagyok, hogy kiéljék romboló és egyben építő hajlamaikat. Ez nálam a következő formában öltött testet.
A kártyáknak már önmagukban is egy markáns vonaluk van, amit még korábban kiemeltté tettem vékony fehér színű PVC csíkok felragasztásával.
Ehhez a formához álmodtam meg a hátsó panel végleges formáját. Ehhez a már rögzítésre került plexihez készítettem alumínium lemezből és Kömatex habosított PVC lemezből egy szendvics réteget, alulra ragasztva a PVC-t. Az alulemezt felületkezelést követően feketére fényeztem, majd az összeragasztást megelőzően az éleit visszacsiszoltam, így egy fényes kontúros panelt kaptam. A formáját pedig természetesen a Mátrix kártyákhoz igazítottam, így is hangsúlyozva a vonalakat.
Az így elkészült elemeket pedig műanyag tiplik egy részének felhasználásával, mint távtartó, zárt anyákkal rögzítettem a plexihez.
Hirdetés
Mitől is ROG Edition?
A név választása számomra már nem kérdés, itt mindig adott a márkanév, ezen belül is a termékcsoport neve: ROG, Republic of Gamers. Itt egy pici kitérőt teszek, mint sokan tudjuk, az Asus ezen termékcsoportja idén ünnepelte 10. jubileumi évfordulóját, ahol számos meghívottal közösen én is részt vehettem. Ráadásul itt volt alkalmam elhozni a szponzori támogatás kapcsán az alaplapot, illetve beszélgetni és megismerkedni olyan emberekkel, akikkel eddig nem volt alkalmam. Többek közt a kétszeres Európa-bajnok kamionversenyző Kiss Norbival.
Ami még ugyan csak emlékezetessé tette az estét a kiváló rendezésen és vendéglátáson kívül, az egy felkérés volt a Hyp-R team jóvoltából egy videós felvételre.
Ennyi kitérő után térjünk is vissza a jelen modding világába.
A belső rész kialakításánál, mivel ugye, ha eddig nem tettem volna róla említést, ebben is vízhűtés lesz. Sajnos nem teljesen olyan, mint terveztem és szerettem volna, de nem mindig alakulnak úgy a dolgok, ahogy azt sokszor szeretnénk. No de nem panasznap van, haladjunk. A beépítésre kerülő radiátornak, amit egy korábbi módomból operáltam ki, kellett megfelelő helyet kialakítani. No nem mintha a Cooler Master mérnökei nem terveztek volna a házba ilyet, de ugye ezek többféle megoldásra vannak előkészítve, én meg csak egyféle képen vagyok hajlandó dolgozni, megyek a fejem után. Így a ventilátorok és radiátorok rögzítésére alkalmas helyet szépen kiflexeltem a helyéről.

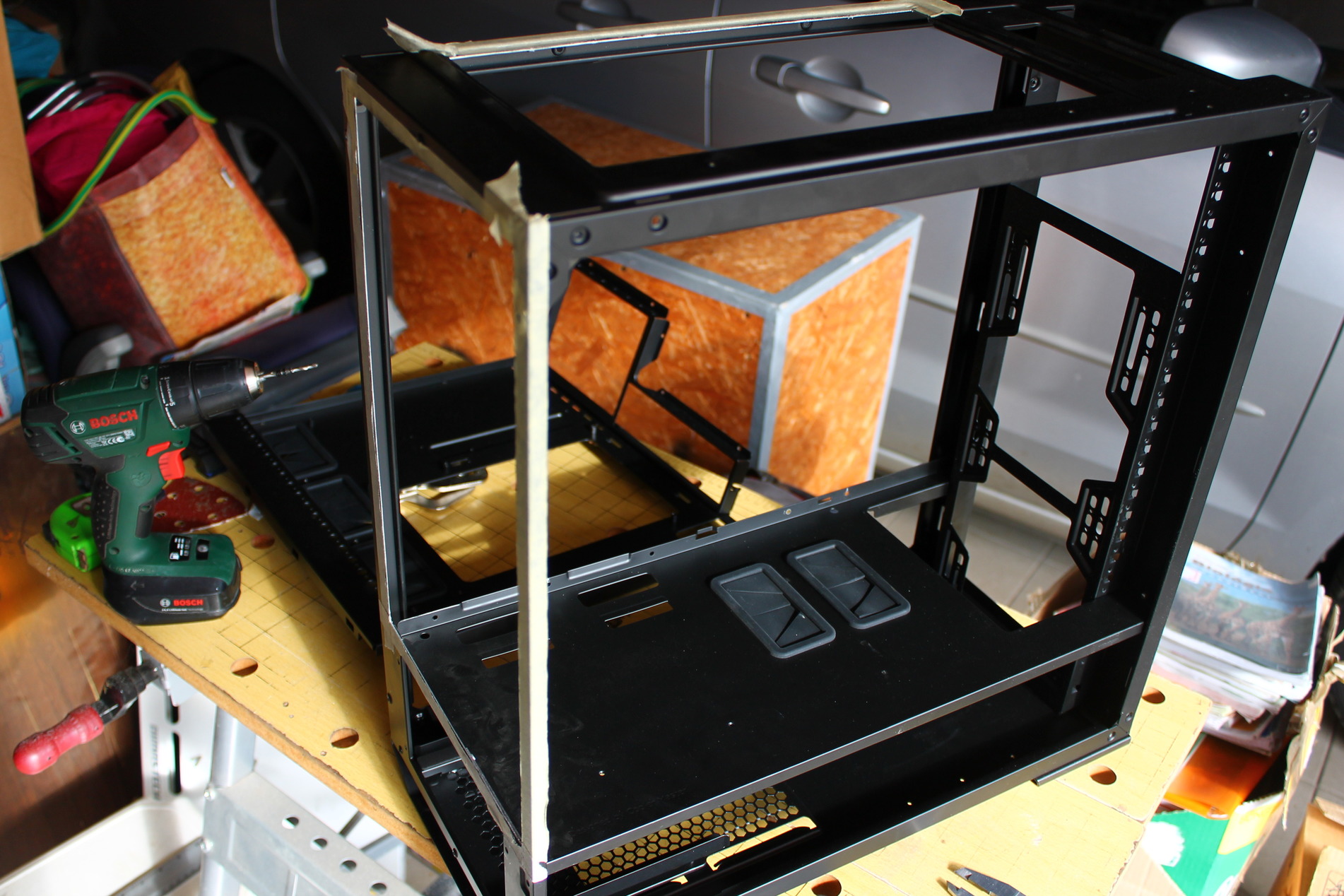

Ebből adódóan szükségessé vált egy új rögzítés kialakítása, melyhez részben új, részben korábbi átépítésekből kimaradt anyagokat használtam fel. Tudatos környezetvédő lettem.
Silverstone TJ07 maradvány, akarom mondani alapanyag

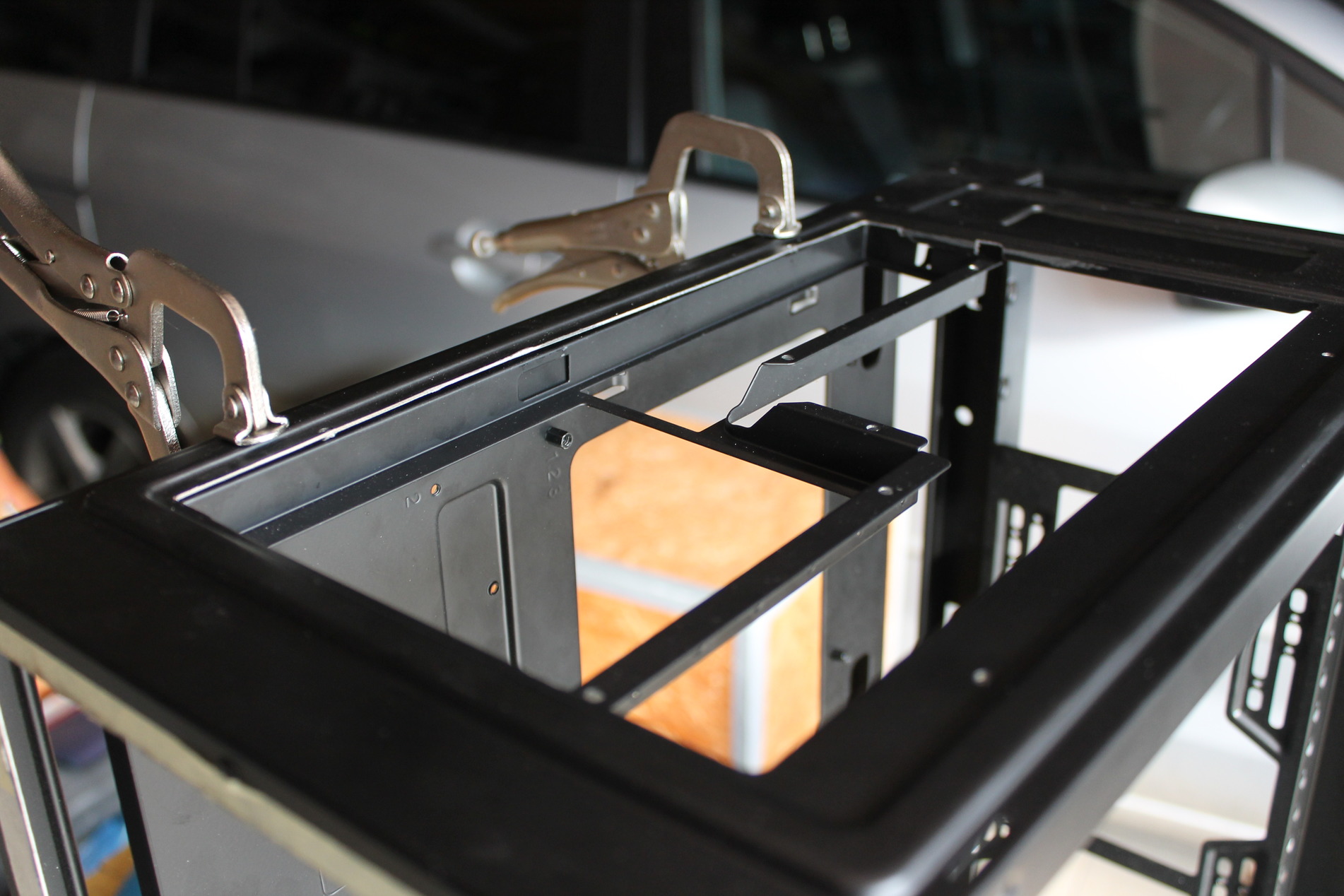

Az előkészített elemeket szépen összefúrtam, meneteltem majd a házhoz rögzítettem.

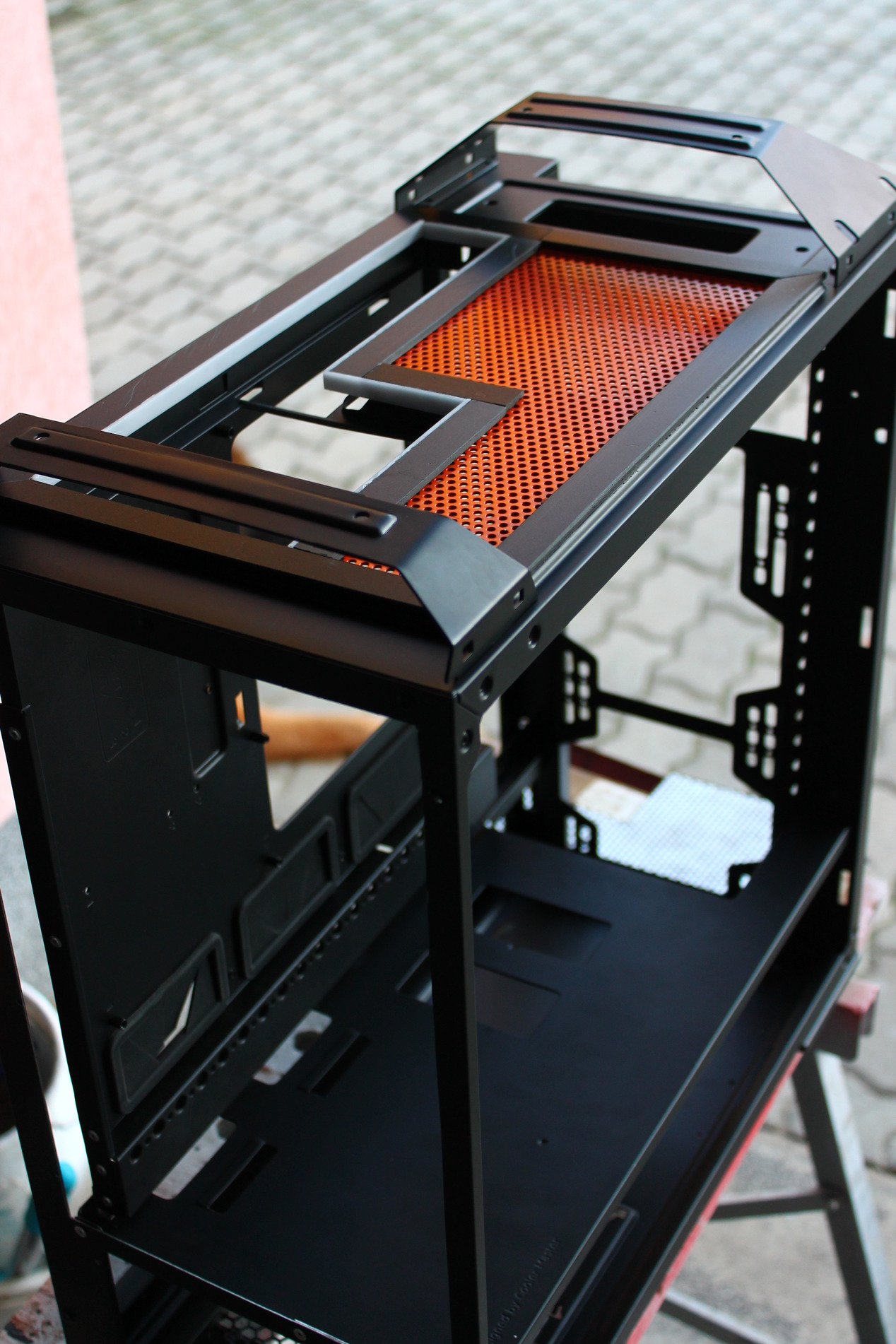

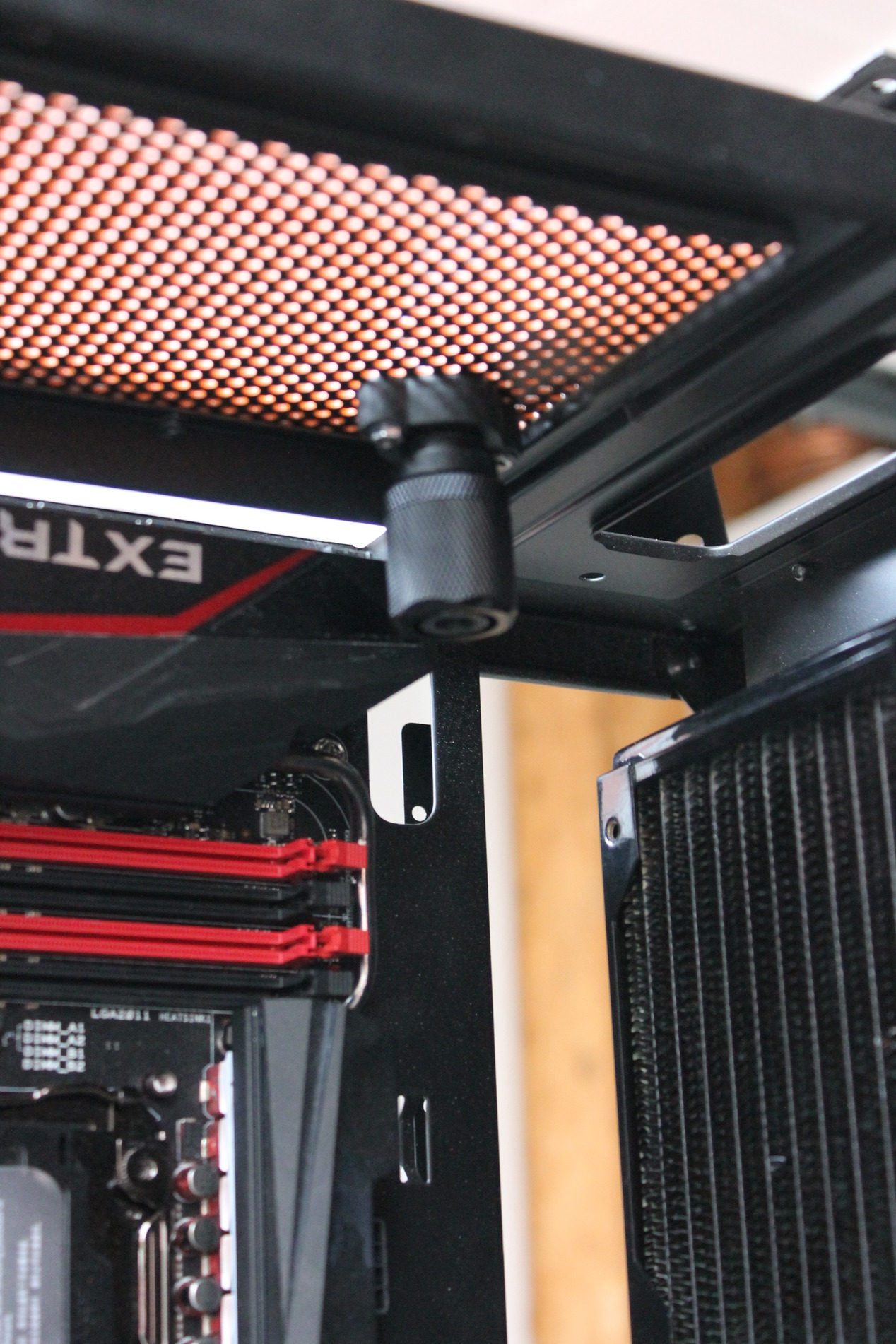

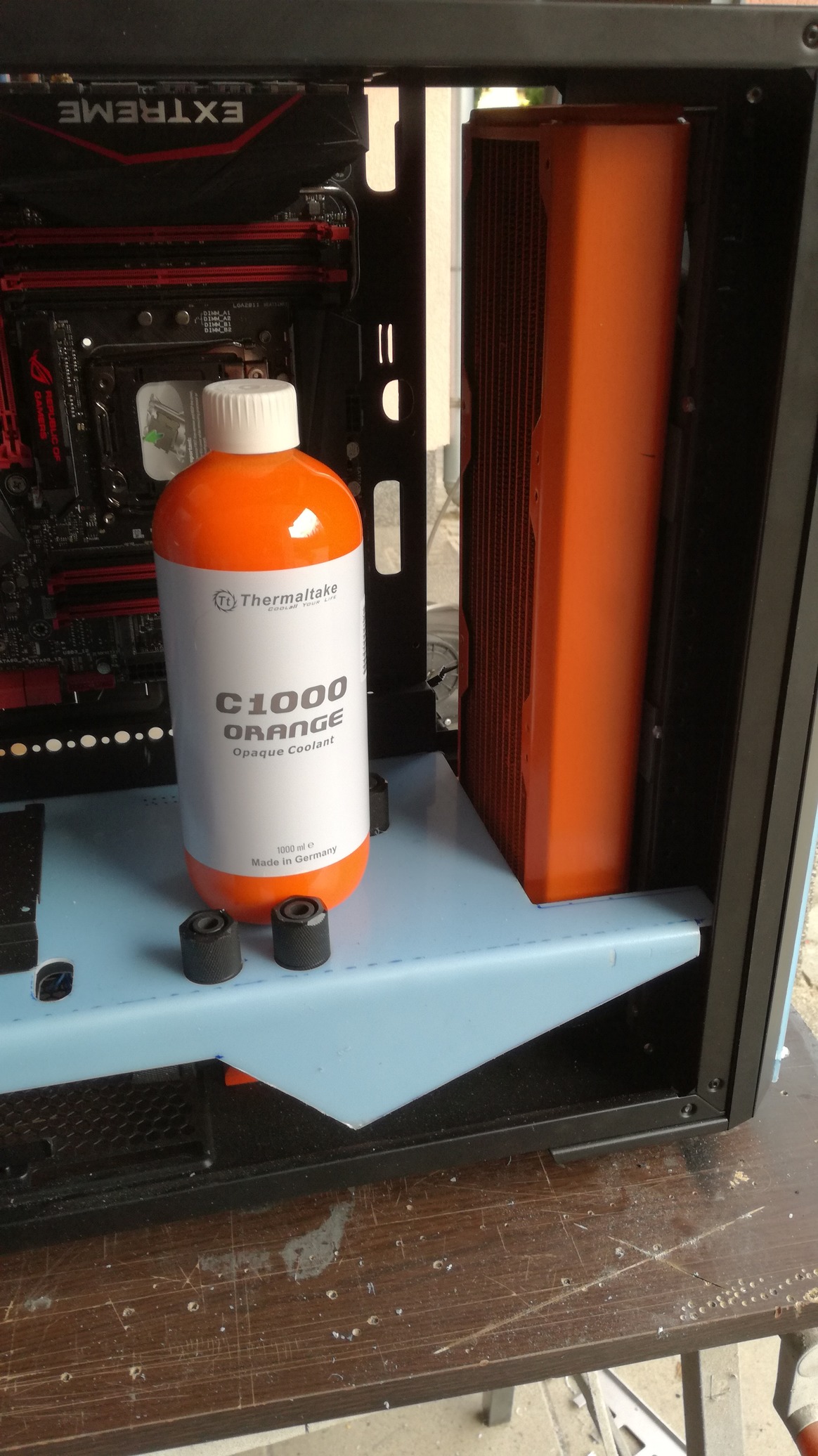

Így már semmi akadálya nem volt, hogy az általam elképzelt helyére kerüljön a radiátor, amit természetesen az előre választott színre fújtam. A belső tér diszkrét és zárttá tételéhez szükség volt egy takaró lemezre, amit ugyancsak alulemezből készítettem, és ide a ventilátorokkal szemben a szellőző rácsot természetesen ROG logókból készítettem el. Akkor tudtam meg, hogy mire vállalkoztam, mikor már második napja készült. No de a remény meg én, tudjátok hal meg utoljára.
Dupla front panel
A gépet nem egészen ebben a sorrendben építettem, mint a leírásban szerepel, de az áttekinthetőség és legfőképpen a lényegre törés miatt mutatom be így. Mindezt azért írom le, mert vannak az olvasók közt néhányan, akik különböző fórumokon nyomon követhették a folyamatok alakulását.
A ház kialakítása, lévén a legjobban felszereltet kaptam meg, az előlap vagy más néven front panel egy előre buktatható mágnesesen rögzülő műanyagból készült előlappal van szerelve. Ezt egy kis megemeléssel könnyedén ki tudjuk emelni a helyéről. Nos én ennek az elemnek egy különleges funkciót szántam. Bizonyára sokan láttatok már a neten különböző megoldású LED-es tükör effektet, nos én ezt terveztem beépíteni ebbe az előlapba.
A kialakított formát meghagytam, így egy trapéz alakzatot vágtam ki. Ehhez egy olcsón beszerzett fürdőszoba tükröt méretre és formára vágtam. Ide 10mm magas alumínium profilból körbe keretet készítettem, amit gumiragasztóval rögzítettem fel a tükörre.
Amíg a ragasztó kötött, előkészítettem az RGB szalagot és a kábeleket felforrasztottam.
Ahhoz, hogy megfelelő effektet érjünk el, szükség van megfelelő tükrös fóliára, amit végül egy ablaküveg fóliával foglalkozó cégtől szereztem be. Ezt egy színtelen 3mm vastag plexilapra raktam fel. Itt fontos, hogy ezeket a típusú fóliákat csak vizes felületre lehet feltenni. Az elkészített tükrös részt, illetve a tükrös fóliával ellátott "reflex" lapnak megfelelő rögzítésre volt szükség, amit végül szendvics módra oldottam meg. A kivágott műanyag előlapba hátulról alulra és felülre készítettem konzolt, ami megtartja az egész keretet. A plexi lapot pedig nagyobbra vágtam a nyílásnál, így ezekre körben 6 darab furatot készítettem, amit az eredeti kerethez csavaroztam. Így 2 oldalról szendvicsként fogják közre az előlapot.
Az alcímben dupla előlap szerepel, amiből ugye a külső elkészült. Előzőleg említettem, hogy a radiátornak külön felfogatást készítettem és nem találtam megfelelőnek a gyári kialakítású perforált lemezzel borított megoldást. Milyen meglepő, ha nekem bármi is megfelelő lenne.
A gyári előlap mikor még érintetlen volt.
Ennek az óriási előnye, hogy a perforált lemez mögött még porszűrő is van beépítve, amit egy egyszerű mozdulattal kilehet emelni. Akarom mondani ki lehetett emelni, most már nem. Az 5,25" bővítő helyekre sem volt szükségem, így ez a forma nem igazán illett az elképzelésembe. A kivehető elemeket tartó műanyag pöcköket kireszeltem, ezek helyére a csiszolási nyomok eltüntetésére habosított PVC lemezt vágtam és ragasztottam fel. A ventilátorok eltakarására egy szendvics kialakítású alumínium lemezt és plexi használtam fel. Ezekből 25mm-es csíkokat vágtam, a lemezt feketére fényeztem, majd közéjük ragasztottam a plexit. Kötést követően az éleket síkba csiszoltam majd políroztam. Így ugyan azt a hatást értem el, mint a hátsó panel dekor elemeinél. Az élek fényesen csillognak. Az összeillesztéshez 5 mm-es alumínium csőből távtartókat vágtam, majd ezeket egy 3 mm-es menetes szárra felfűztem. A kerethez rögzítéshez a megfelelő helyekre mindkettő oldalra lyukakat fúrtam, és a beillesztett rácsot rejtett csavarozással rögzítettem a keretbe.

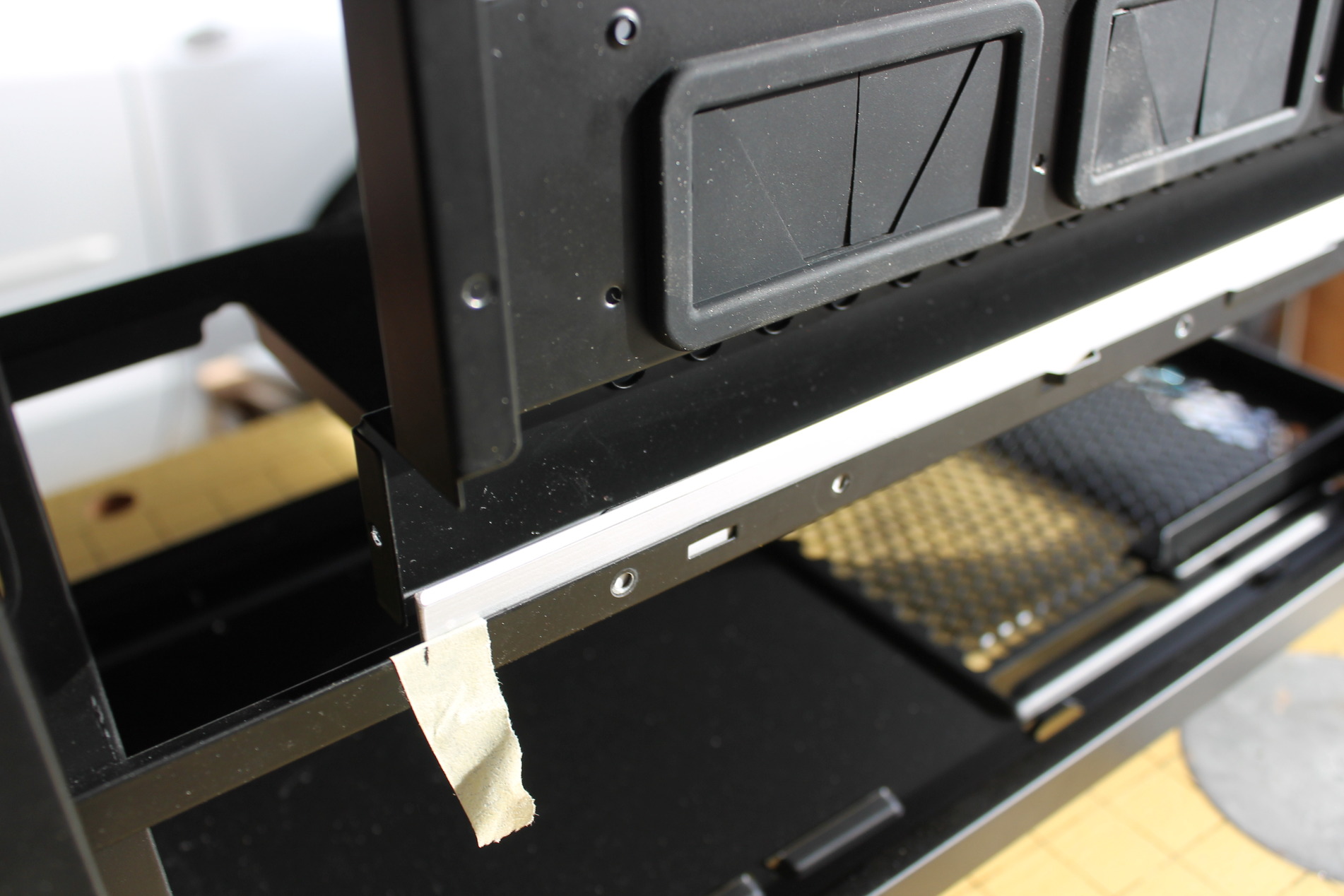

Nem sok hely maradt a zárásnál a konzolnak, de ennyi pont elég.
Gyakorlatilag az előlapokkal elkészültem és következhetett a próba, hogyan is fog majd ez kinézni.
Vízhűtés kiépítése
Ismét az a fejezet következik, ami engem leginkább megmozgat minden házépítés során, ez pedig a vízhűtés. Az első fejezetben említettem, hogy a Nanoxia cégtől kaptam ehhez a munkámhoz világító csatlakozókat, így egy picit próbáltam több mindent beletenni a kinézetbe, mintsem egy relatíve egyszerűnek mondható kivitelezést. Az egész ház színek meghatározásában a fekete - fehér, igen nem és narancssárga színek dominálnak, ennek megfelelően a folyadék sem lehetett más választás . Próbáltam natúr átlátszó folyadékkal, de a LED-ek fényei nem igazán érvényesültek.
A tervem a következő: a házon gyakorlatilag körbe fogom vezetni a folyadékot, ha már egyszer ilyen sok csatlakozót kaptam, másrészt ezzel is hangsúlyossá tenni az egész módot. Meglátjuk mi lesz belőle. Ha más nem, egy újabb kacat a garázsomban.

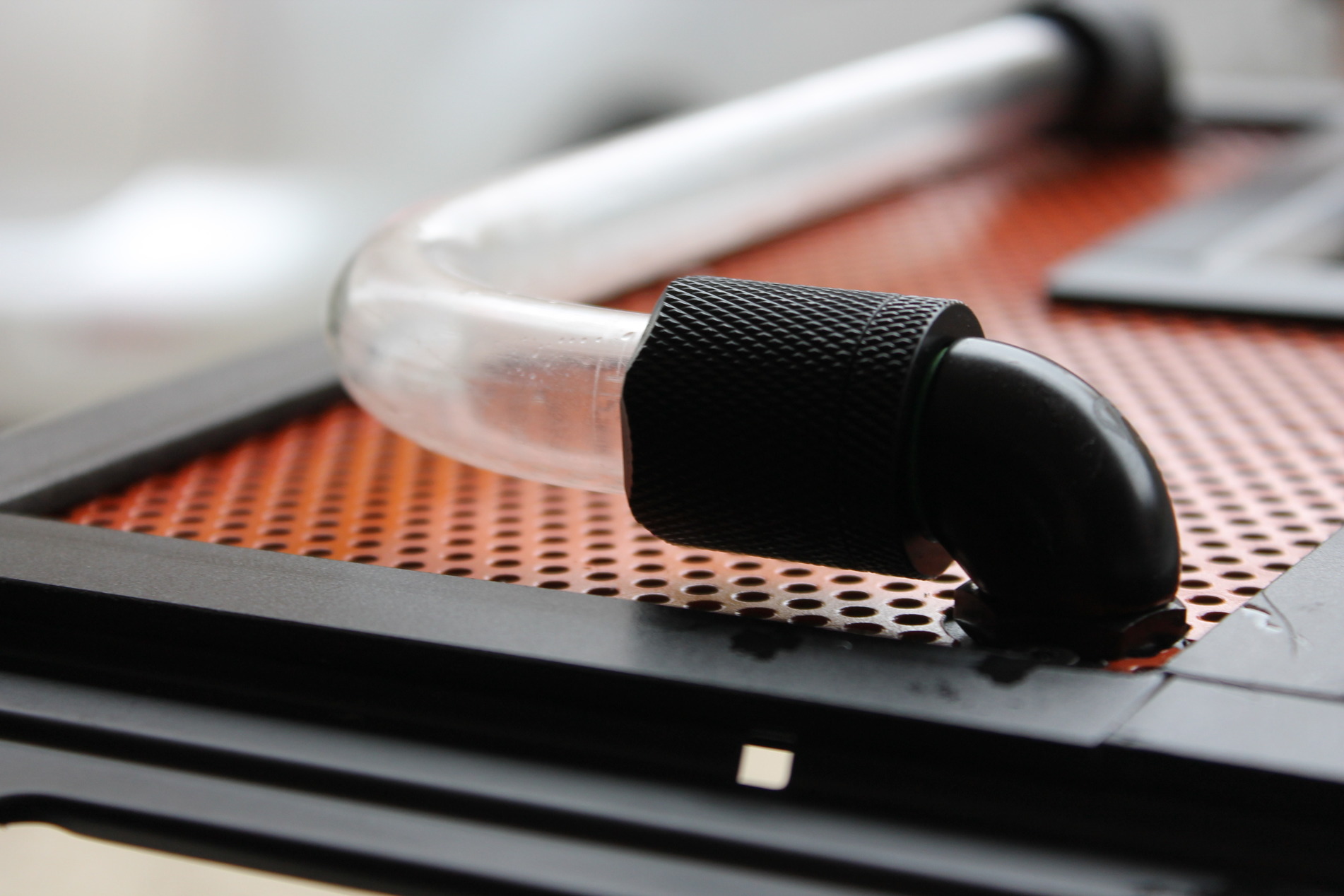

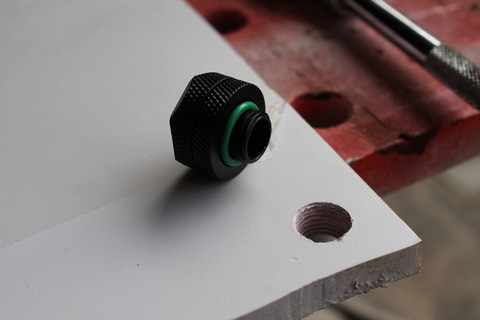

Első lépésként a tetőrészbe (új I/O panel) építettem be a csatlakozókat. Mivel a költségvetésem eléggé szűkre szabott az utóbbi időben és csak a szponzorok és meglévő anyagokkal tudok gazdálkodni, így különböző csatlakozók beszerzésére nem volt lehetőségem. Sebaj, majd ami kell, elkészítem. Elsőnek egy átvezető elemet "gyártottam", ami 10 mm vastag habosított kemény PVC lemezből készült.

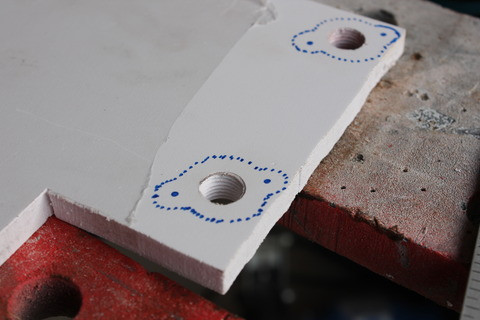

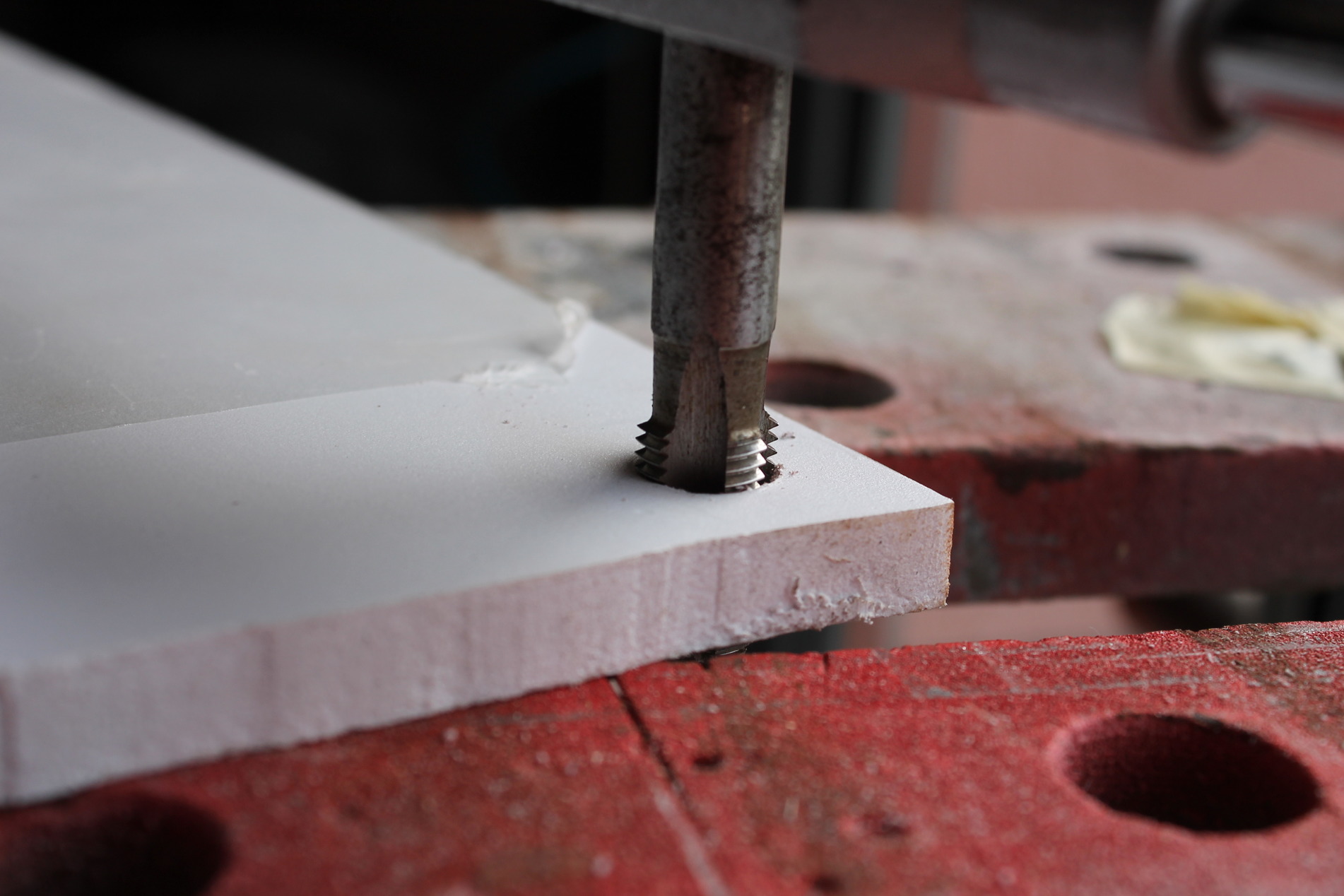

A kifúrt majd G-s menettel ellátott lemezre felrajzoltam a szükséges formát, majd kivágtam és a házhoz csavaroztam. Fillérekből csatlakozó.
A fölső résszel megvagyunk, haladjunk vissza. Mármint a csövezéssel a föld irányába.
Csatlakozó-csatlakozó hátán

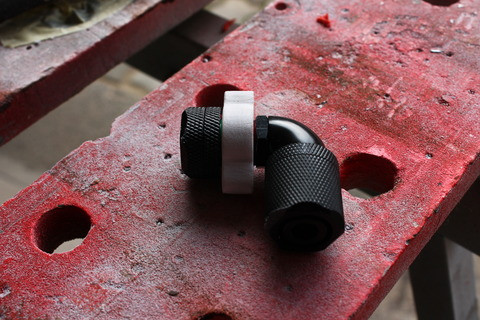

A gép belsejébe visszatérő csatlakozóval a videókártya terjedelme miatt szükséges volt egy elhúzást készíteni. Ehhez a szponzortól kapott 90°-os 87°-os csatlakozókat használtam. Mikor megláttam, azt hittem, agylobot kapok, ráadásul, mikor ezt jeleztem a supportnak, írták, hogy tudnak róla. 90°-os csatlakozó, ami nem derékszög, szuper!
Ezzel oldja meg az ember egymással szemközti csatlakozást egyenes csövezéssel.
Na kellőképpen kidühöngtem magam, hogy ez sehogy sem lesz tökéletes, de talán annyi kompenzáció lesz a rendszerben, hogy nem okoz tömítetlenséget. Bizakodjunk!
A gyárilag elkészített és megmaradt alsó elválasztó tálca a maga prűd megjelenésében a kigondolt koncepcióhoz közelről-távolról sem illett bele, így arra készítenem kellett egy dekorelemet, arra viszont tökéletesen megfelelt, hogy az átvezető csatlakozó elemeket hozzá erősítsem. Ehhez egy pneumatikai szerelvényeket árusító üzletben szereztem be megfelelő átalakítókat. A felső kialakított csatlakozó helyek pontjait függőlegesen levetítettem, hogy a párhuzam az párhuzamos legyen, még ha a csatlakozók ezt szeretnék is megakadályozni.
Miután minden csatlakozónak és a tartálynak is kialakításra került a hely, elkészítettem a takaró lemezt, ezúttal 2 mm-es fehér plexi lemezből. A belső térnek megfelelően kiszerkesztettem a megfelelő formát, ezeken kifúrtam a lukakat, majd hőlégfúvó segítségével derékszögben meghajtottam, ezzel eltakarva a csatlakozási pontokat, valamint majd a tápegységből kígyózó kábeleket.
Elérkeztem a legforgalmasabb - már ami a csatlakozók számát illető helyet illeti - a szivattyú és tartály, radiátor hármashoz. Na ez egy igazán szép feladat lesz, hogy ezen a szűk helyen merev csövezéssel minden a helyére kerüljön. Nem számoltam, de nem kevés alkalommal kellett a tartályt ki- illetve visszatenni, mire minden csatlakozó és átalakító tökéletesen tömített és megfelelő szögben állt.
A szivattyúnak a házhoz rögzítéséhez a jól bevált habosított PVC lemezt használtam, aminek adtam egy kis formát, valamint próbáltam a lehetőségekhez mérten szépen elhelyezni és rögzíteni. Ez is megkapta a narancssárga festést.
Tartalomhoz a forma
Itt most folytatódhatna úgy, aki már nem mai gyerek az kapásból fújja, hogy Amfóra. De egyrészt nem ez a reklám helye, másodszor pedig szerintem már maga a cég sem létezik. Ha igen, elnézést.
A tartalom adott, a formát meg alakítom hozzá, bár szoktam mondani, ROG-os az út.
A következő poénomnál szerintem kiléptek nem csak a cikk olvasásából, hanem a PH!-ról is.
A dizájn kialakítását a kábelek elrendezésével, illetve harisnyázásával folytattam. Mivel az alsó részben eléggé szűk a hely, főképpen hogy a csatlakozók valamint a szivattyú is redukálja ezt, így méretre kellett szabnom a táp kábeleit. Ebből következik, hogy új csatlakozókat kellett forrasztanom. A gyári csatlakozókból való kábelkiszedéshez készítettem filléres kiszedőt. Két darab ipari tűzőgép kapocs két darab műanyag lap közé ragasztva meleg ragasztóval.
A méretre vágott kábeleket, mivel mind fekete így átvezettem a kialakított helyeken, hogy ne keveredjenek. Valahogy nincs kedvem kiméregetni, melyiken mennyi feszültség van és a megfelelő helyre kössem.
Pár héttel korábban, úgymond előre dolgozásként készítettem kábelfésűket 4 mm-es plexi lemezből, amivel ugye egy letisztult elrendezést szeretnék elérni.
Az alaplap bekötését követően a 2 db VGA bekötése következett. Itt még izgalmasabb a helyzet, ugyanis a tápegység mellett nem csak a 4db PCI-e tápkábelnek, hanem a vízhűtés csöveinek is helyt kell szorítani. A szó szoros értelmében.
Kezd formálódni
A kábelezést követően a kialakított csatlakozó helyekre beraktam a Nanoxia fittingjeit, aminek külön procedúrája van. Ugyanis először le kell venni a gyárilag rárakott dupla O gumigyűrűt, hogy a világító LED gyűrűt rá le lehessen tenni. Ez alá adnak egy szigetelő gyűrűt, ami megakadályozza a rövidzár lehetőségét, lévén a forrasztások a gyűrű alján vannak. Ezt követően kell visszarakni a tömítő gyűrűket, és lehet a csövet ráhúzni. A világító LED-ekhez szépen kivitelezett 30 cm hosszúságú harisnyázott kábel tartozik. Ezeket, hogy ne legyen kábeldömping a gép különböző részein, lévén 10 darab ilyen típusú lett beépítve, megfelelően el kellett vezetni, Ehhez már a csatlakozó helyek kialakításánál ügyeltem, hogy a kábelkivezetés a hátsó részre kerüljön, illetve magának a kábeleknek is készítettem megfelelő lukat, így a takaró lemezek alatt vezettem el őket.
Szponzorok fala
Örömömre szolgál, hogy sikerült annyi szponzorra szert tennem, hogy a gép belseje már nem igazán adott lehetőséget ezen cégek reklámozására, valamint a logóik elhelyezésére, így úgymond egy egész házoldalt készítettem részükre. A hátsó oldallemezt egyébként sem akartam visszatenni, mint ahogyan majd oldalsót sem fogom, így készítettem egy újat. Ehhez ismét a fehér plexit vettem alapul, illetve magának a logók kialakításához pedig a fekete 3mm-es Kömatex lemezt. Ahhoz, hogy ezt rögzíteni tudjam, szükség volt egyedi konzolok készítésére, amihez 20 mm széles aluprofilt csavaroztam a házhoz, ebbe M3-as menetet vágtam és ide tudtam felfogatni a kialakított hátfalat. Azt szeretném kihangsúlyozni, hogy minden logót kézzel készítettem. Kinyomtattam megfelelő méretben, felragasztottam a PVC-re, majd szikével körbe vágtam, csiszoltam, stb.
Ezeket sem szerettem volna megvilágítás nélkül hagyni, így a plexi hátuljára meleg ragasztóval rögzítettem kék LED sort.
The 10th page
Ennek az alcímnek ezért lett a címe a tizedik, mivel mikor el akartam menteni a cikket vacsoraidő kapcsán, figyelmeztetett az oldal, hogy a 10.oldalnak nincs címe. Most már lett. (A LOGOUT szerkesztősége nevében: köszönjük! ;) – A szerk.)
Elérkeztem lassacskán a végkifejlethez, úgy hogy lehet készíteni a pezsgőt, de szigorúan csak kölyök verziót, szénsav menteset, hogy durranás se legyen.
A gépen még mindig fúrok faragok, készítem a kisebb kiegészítőket, elvarrom a kimaradt szálakat. Viszont egy fontos momentumot nem szeretnék kihagyni, mégpedig a folyadék feltöltést. Szerencsére az alaplap működik minden sallang nélkül is, értem ez alatt a processzort, memóriát, satöbbi, így igazából nincs akadálya, ha még csak demózásra is, de bemutassam a gépet működés közben. Annyi előnye van az egésznek ebben a formában, hogy nem dob driver hibát, sőt le sem fog fagyni a Windows egy esetleges rossz beállítás miatt. Mindennek van előnye, az apró dolgoknak is kell tudni örülni. Legalább a gyerkőcök nem vesznek jelen esetben még össze, hogy ki fogja ezt használni.
A feltöltést szokásomhoz híven külső tápról oldottam meg, már ami a szivattyú működtetéséhez elengedhetetlen.
Mondanom sem kell, amit részben pár oldallal előzőleg előre vetítettem, a tökéletes német derékszög meghozta a gyümölcsét, és 2 darab helyen is, ráadásul a legeldugottabbaknál könnyezett, akárcsak én is örömömben. Szerencsére pár célszerszámmal meg jó magyar szókinccsel vegyítve eszközöltük a hiba javítását. Jelenleg tünetmentes, remélem így is marad. A még nem befejezett gépről készült fotókat a teljesség igénye nélkül mellékelem, véleményem szerint már fogyasztható és értékelhető. Vagy így, vagy úgy kinek milyen az igénye és vérmérséklete.
Fotók
- és a végére egy gyors videó.
A munkafolyamatról készült fotókat az alábbi linken nézhetitek meg.
