Előzmény
Üdv Minden olvasónak
A történet még 2007 szeptemberében kezdődött, mikor kislányom nekikezdett jobban jönni menni a lakásban és többször előfordult, hogy a gép gombjait babrálva sikeresen kikapcsolta vagy újraindította a gépet, ennek persze nem örültem, hogy ilyen ne tudjon újra előfordulni, kikötöttem a gép gombjait.
Hirdetés
A gépet egy ideig billentyűzetről kapcsolgattam be. Mivel az ember mindig jobbra vágyik, kitaláltam kivezetem a gombokat, a bekapcsolást és a hdd adatforgalmat jelző ledet is a monitort tartó asztalkához, így a gyerek sem fér hozzá és kéznél is lesz (a számítógép az asztal mellett foglal helyet a földön).

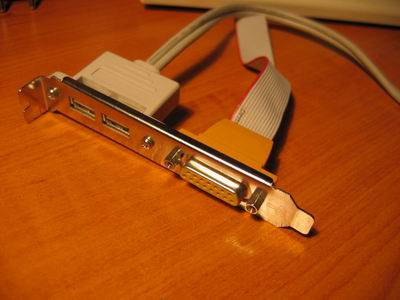

Az elgondolást tett követte. A csatlakozást egy régi game portos hátlapon keresztül terveztem kivezetni, így felhasználtam donornak.

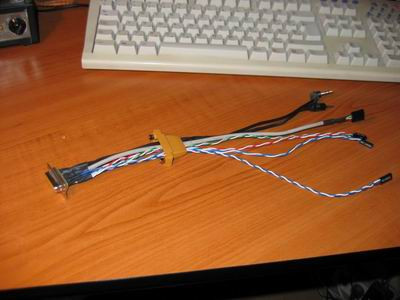

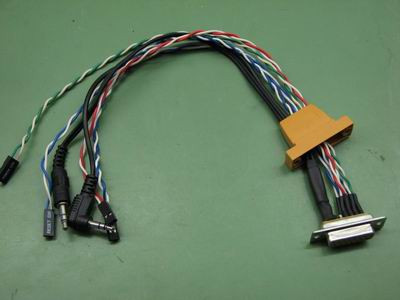

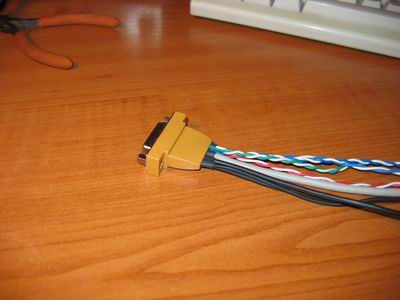

A csatlakozóba a kapcsolók és a ledek test vezetékét közösítve, a hangkártya hangszóró kimenetét, és a mikrofon bemenetet és egy usb port vezetékeit kötöttem be, a közösítésekkel éppen, hogy elég lett a csatlakozóban található 15 ér

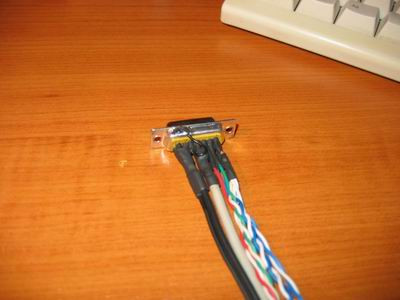

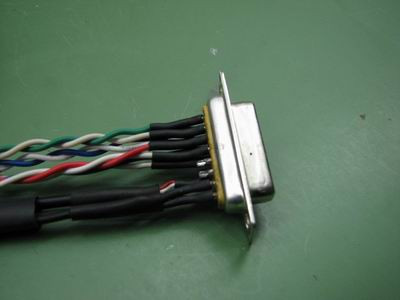

A forrasztásokat zsugorcsővel szigeteltem.
A műanyag burkolat nyílását kicsit meg kellett tágítani, mivel eredetileg szalagkábelhez készült.

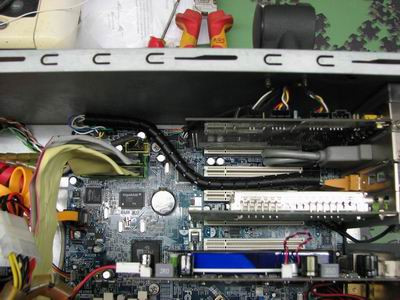

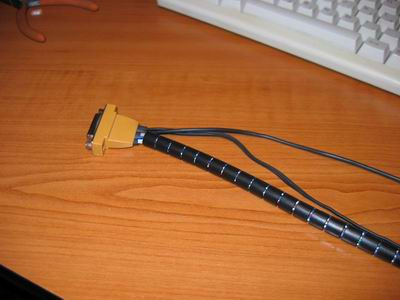

Az alaplaphoz menő vezetékeket (usb, power, reset gomb, power és hdd led) egy műanyag vezeték összefogó csőbe helyeztem. Az audio csatlakozók a hátlapi nyíláson közvetlenül a hangkártyába lesznek dugva, így azok kimaradtak belőle.

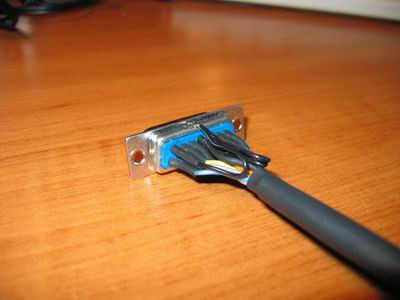

A kábel végére szintén felkerült egy 15 érintkezős apa csatlakozó, a forrasztásokat itt is zsugorcsővel szigeteltem.

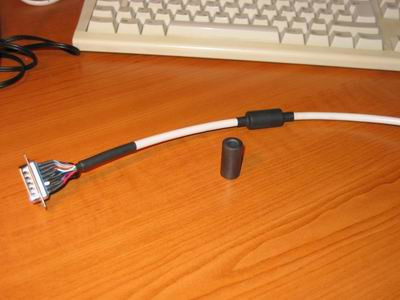

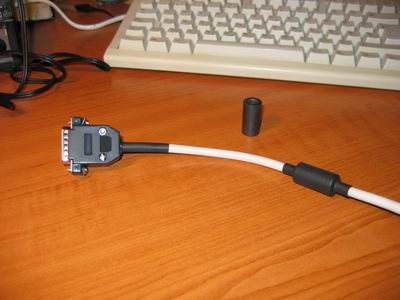

A kábelre felkerült egy ferrit gyűrű is a csatlakozó közelébe és később felkerül majd a másik végére is, ezek egy döglött tápegység vezetékéréről lettek lementve, feladatuk zavarszűrés. A műanyag burkolattól megfosztott ferrit gyűrű éppen ráfért a kábelemre, amire zsugorcsővel rögzítettem.

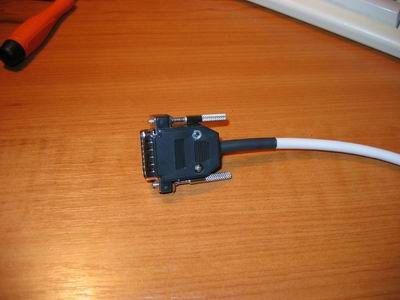

Végül felkerült a csatlakozóra a műanyag burkolat is.

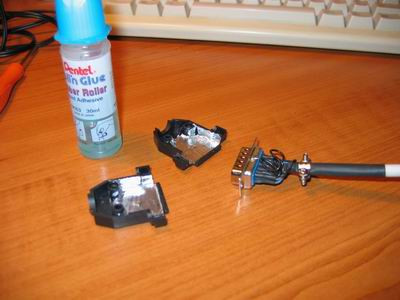

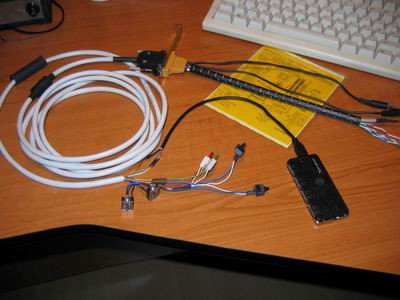

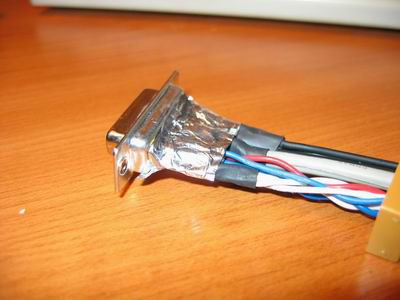

Az első próbák után sajnos az USB hub-ot nem akarta a gép felismerni amit a kábel végére kötöttem, első körben a csatlakozókat árnyékoltam le alufóliával.
Miután újból összeraktam a kábeleket újabb próba következett.
Sajnos az usb hub továbbra sem működött megfelelően, bár már felismerte a rendszer, de a rá dugott pendrive másolási sebessége katasztrofális volt, így lemondtam róla, eddig is usb hosszabbítóval üzemelt, ez után is azzal fog. Valószínű a közös árnyékolás alatt elhelyezkedő audio erek zavarták meg az usb kommunikációját. A csatlakozóból kiforrasztottam az usb vezetékeit és a kapcsolók és ledek test vezetékeinek közösítését is megszüntettem.
A művelet befejezése után tesztelés következett, mivel minden jól működött, a gépben lévő részt fixen beszereltem.

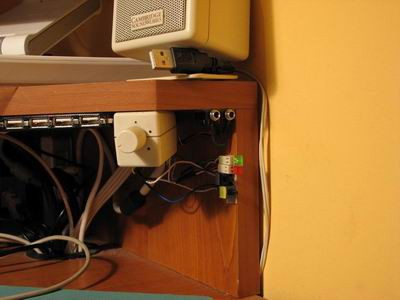

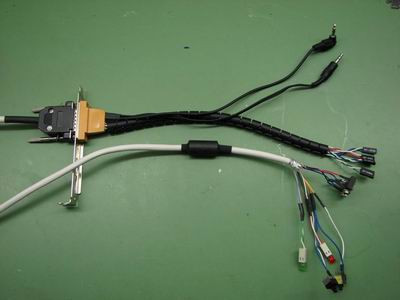

A kábel másik végére 'ideiglenesen' felforrasztottam a két gombot, a két ledet és az audio csatlakozókat. Az egész hóbelevancot két oldalas ragasztóval a monitort tartó asztalka lábára ragasztottam.
Ezzel a történet abba is maradt, így használtam a gépet 2009 februárjáig.
A cikk még nem ért véget, kérlek, lapozz!
