Sokan tudják, hobbim a régi hardverek megmentése. Most 3 Socket 7 alaplapot vettem, átvétel után kiderült, hogy sajnos mind halmozottan hátrányos helyzetű volt.

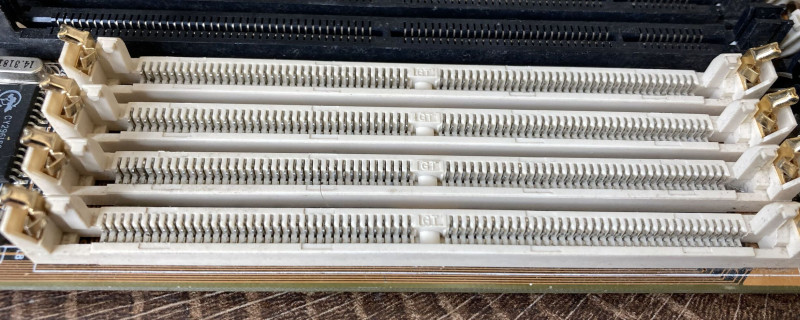

Közös volt bennük hogy az EDO RAM-ok foglalataiban sok láb pozíció-hibás volt (vagyis kaptak rendesen).
Volt amelyik láb vízszintesen volt elhajolva, volt amelyik függőlegesen, és volt olyan is ami meg volt tekeredve. Elképzelni nem tudom ezt hogy intézték...
Szintén közös bennük, hogy hosszas pepecselés után minden lapon mindegyik foglalat szépen kezeli a modulokat, noha a megtekeredett láb nem bírta ki a visszaforgatást, letörött a vége (utolsó kép, fehér foglalat).
Arra tippelnék, hogy a láb alja így is hozzáér a RAM érintkezőjéhez, de az is lehet hogy ennek a lábnak nincs szerepe, nincs bekötve.
Van, ahol nem is látni melyik lábak lettek korrigálva, de van ahol azért észrevehető.
Hirdetés
De vegyük sorba a lapokat!
Az első egy FIC PT-2003 V1.3
Érdekessége a PS/2 billentyűzet és egér csatlakozó, valamint hogy nem találni ilyen verziószámút a neten, leírás és BIOS tekintetében.
Másik érdekessége az volt, hogy ha a PS/2 egér be volt dugva, akkor annak az első megmozdítására kifagyott a lap.
Golyós régebbi és optikai újabb egérrel is ugyanaz volt a helyzet.
2 féle BIOS-t találtam hozzá, SMC és UMC chiphez, értelemszerűen az SMC-s verziókkal próbálkoztam.
Fel is tettem egy Mr. BIOS-os verziót, már nem fagyott az egér mozgatására, viszont nem is látta a Win98, noha a BIOS kiírta, hogy PS/2 mouse detected...
Aztán találtam egy másik BIOSt, azzal már hibátlan az egér kezelése.
Ami nem változott (FIC típusbetegség), hogy a 2. IDE csatornát betegen kezeli, valamint a CD-t megtalálja, bootol is róla, ha az van beállítva, de a keresés eredménye Auto-nál 'None'.
További érdekesség, hogy None-ra állítva a CD csatornáját, ugyanúgy megtalálja és bootol is róla emlékeim szerint.
Ami a 2nd IDE channelt illeti, ez a lap felismeri, ami oda van csatlakoztatva, de bootolni csak az első csatornáról bootolt az SD - IDE átalakító esetén. Talán ki kellett volna próbálni HDD-vel is (lehet még megteszem).
A következő lap egy FIC PT-2006.
Ennél az volt a gyanús, hogy a 2. IDE csatornára dugott HDD-t felismerte BIOS-ban is és Auto-ra állítva is, de a boot közben IDE 2nd channel error-t dobott.
Nem baj, először nézzük mit tud az 1. csatornát használva. Kapott ez is eleget: az SD egyik lefogató füle hiányzik, valamint a processzor foglalat füle is meg lett erőszakolva, látszik hogy vízszintesig akarták hátrahajtani...
Utóbbinak annyi gyakorlati jelentősége van, hogy a processzor kivételkor enyhén passzentos, picit alá kell segíteni hogy flottul kijöjjön.
Win98 első induláskor kifagy.
BIOS-ban variálva rájöttem, a Power Managementet kell teljesen kikapcsolni, és megy rendesen a Win98.
BIOS frissítés természetesen tervben volt, ezeknél mindig hasznos újabb verziók használata, ha másért nem, az SD RAM kezelés miatt mindenképpen.
Ez a lap még a 32 megás, 16 chipes SD RAM-ot se ismerte fel a régi BIOS-szal, egyedül egy 128 megást, de azt is hol 3, hol 5 megásnak...
Új BIOS, SD-k újrapróbál, a helyzet változatlan.
De legalább megy bekapcsolt Power Managementtel is a Win98, és a 2. IDE csatorna sem ad már hibát.

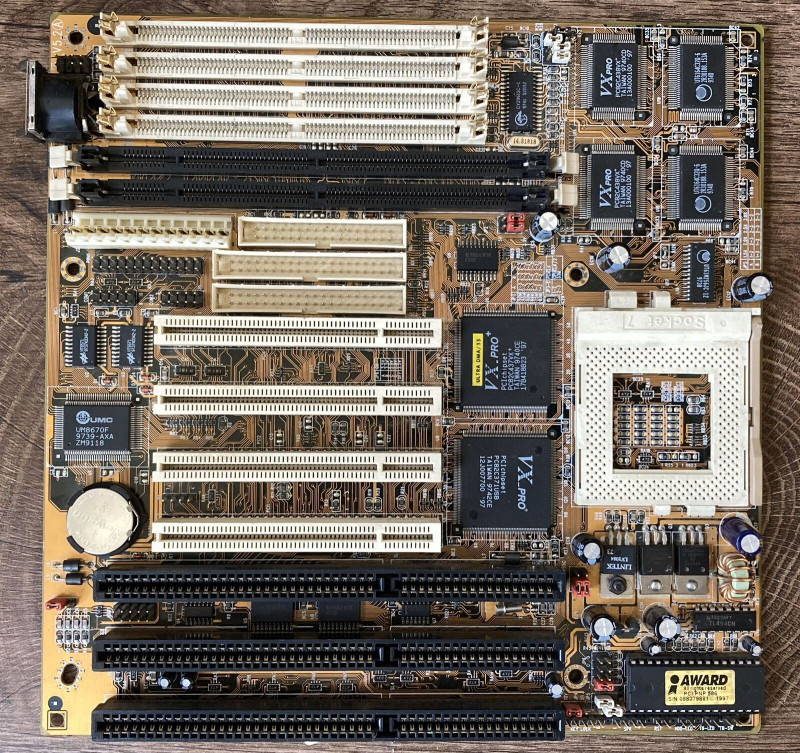

A harmadik lap PC chips m537 vxpro+ v5.2 infóval érkezett.
Ennél azt vettem észre, hogy Win98 alatt az USB-t felismeri, de az USB Root hub sárga felkiáltójeles.
BIOS-ban kerestem, nem szerepelt USB beállítás egyáltalán, ez gyanús volt.
Kerestem BIOS-t, de ezt a verziót erre a névre keresve nem lehet megtalálni.
Találtam jónak tűnőt, frissítettem, így az USB már szerepel a BIOS-ban, hurrá.
Win98 elindít, USB Root hub felkiáltójeles...
(itt nem írnám le mindig a fölösleges lépéseket: Eszközkezelőből eltávolít, újra felismertet, stb.)
Aztán megtaláltam az alján a gyártót:
Rá is találtam erre a verzióra, más keresési paraméterekkel, nem volt egyszerű:
PCChips/Hsin Tech M537DMA33
Volt BIOS is, frissít, már az Assign IRQ is megjelenik a BIOSban, de persze nem ott, ahol az USB-t engedélyezni lehet...
Win98 indít, USB rendben működik, látja az egeret, pendrive-ot, ezzel meg is vagyunk.
Ezzel mindhárom alaplap megmentve, használható, várják jobb sorsukat, szerető kezekben.
Tanulság: a hibák legtöbbször nem hardveres hibák, hanem user error-ok, hibás BIOS-ok feltöltése (bár ez simán lehetett akkoriban 'szakszervíz' műve is), RAM-ok eszement ki-be helyezése, stb.
Ha bárkiben a fentiek alapján elindult a vezérhangya és sikerül további hardvereket megmenteni, már megérte a fenti összefoglaló, de ha csak érdekesnek találtatik, akkor is.
