Hozzávalók
A teljes emuláció drága jelenleg és nehezen elérhető, az olcsó meg nem tökéletes megoldás.
Mi lenne, ha PC-vel írnánk ki Windows alatt a lemezeket egy igazi 1541 meghajtóval? Úgyis PC-n töltünk le minden C64-es fájlt, ott tároljuk, akkor miért ne írnánk ki egyből onnan?
A varázsszó ZoomFloppy
Ebből is nagyon sokféle változat kering a neten különböző megoldásokkal és árakkal, de mindegyiknek közös a "lelke", ezért lehet többféle megvalósítást is készíteni.
A legolcsóbb megoldás, ha összerakunk magunknak egyet minimális forrasztással és telepítéssel.
Forrasztással még problémáim vannak, de el kell kezdeni valahol! :D
Szóval süssünk valamit! De inkább ne! :D
A hozzávalók 1 db XUM 1541 adapterhez:

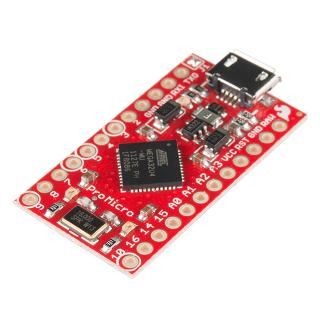

- Pro Micro ATmega32U4 5 V 16 MHz Replace ATmega328 Arduino Pro Mini -
ebay
- 6 DIN csatlakozó - ebay
- 6 eres riasztó kábel ~10 cm
- forrasztó páka + forrasztó ón
- USB micro OTG kábel
- SD kártya tartó tok (ház helyett)
- némi kézügyesség
- türelem

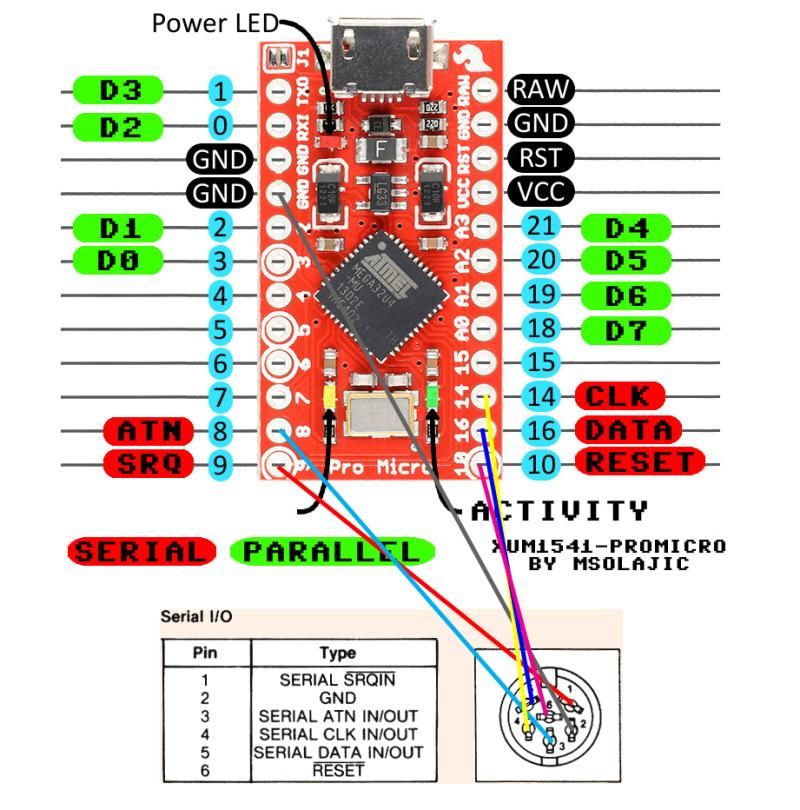

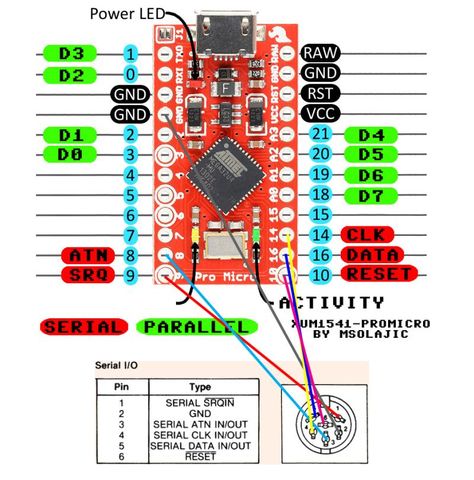

Ha minden megvan, akkor az alábbi ábra szerint forraszunk össze mindent!
Mivel szellemi kapacitásom eléggé korlátozott, ezért összekötöttem, hogy mit kell forrasztani és hova! :D Lehet parallel kábelt is készíteni, de ahhoz a meghajtót is módosítani kellene.
Vannak olyan modulok, amik úgy érkeznek, hogy a J1 nincs rövidre zárva. A J1 vezérli azt, hogy 3.3 V (nyitva) vagy 5 V (zárva) működjön a kütyü. Zárjuk rövidre, mivel kell a magasabb órajel. Ha ez nincs meg akkor nem mindíg fogja felismerni és fogadni a parancsokat.
A cikk még nem ért véget, kérlek, lapozz!
