Előkészületek
Üdv Mindenkinek!
Remélem, sokatoknak nem kell bemutatkoznom. Aki viszont nem ismer, elég magamról annyit, hogy modderkedéssel foglalkozom. A most bemutatni kívánt szivattyút is a modderkedésem okán vásároltam.
Ez lesz majd beépítve a már lassan, de készülő új, egyedi vízhűtésű gépembe. Én a modjaimnál a hardvereket szeretem kiemelni, nem lesz ez másképp most sem.
Aki tehát kíváncsi, hogyan is lesz véglegesen beépítve a D5, érdemes lesz bejegyzéseimet nyomon követnie.
Több más alkatrésszel együtt rendeltem az Aquatuningtól a D5 szivattyút, amit alig vártam, hogy kipróbálhassak.
A most is hibátlanul működő x-Blue gépembe építettem be rövid időre, tesztelni.
Összeépítettem a „single” szivattyút a plexitetővel, és a kék színvilághoz illő kábelharisnyát kaptak a vezetékek.
A külön vásárolt tető egy Alphacool plexi tető. A hozzá kapott 2 db lezárócsavar érdekes réz színű, ami nekem nem igazán tetszett. De volt még otthon krómozott EK-lezáróm, így inkább azokat csavartam bele.
Maga a szivattyú Alphacool néven fut, viszont átmatricázásra már nem futotta nekik, így az eredeti gyártó, a LOWARA címkéje van rajta a főbb adatokkal:
Input: 37 W
Manufacturer: Alphacool
Material: Ceramic, Plastic
Max flow: 1500l/h
Max. flow: Extrem (more than 1400l/h)
Max. system temperature: 60°C
Possible control range: 8–24V DC
Power connector: 4 pin molex, 4 Pin PWM
Voltage: 12 V DC
max. lift ahead: 3,7 m
Ennek a PWM-es változatnak nincs fokozatállító kapcsolója. 2 pár vezeték jön ki belőle: egy molex a tápra és egy 4 pines ventilátorcsatlakozó, amit a CPU FAN aljzatra lehet csatlakoztatni. Innentől kezdve az alaplap változtatja a szivattyú fordulatát a terheléstől függően.
Beszerelés

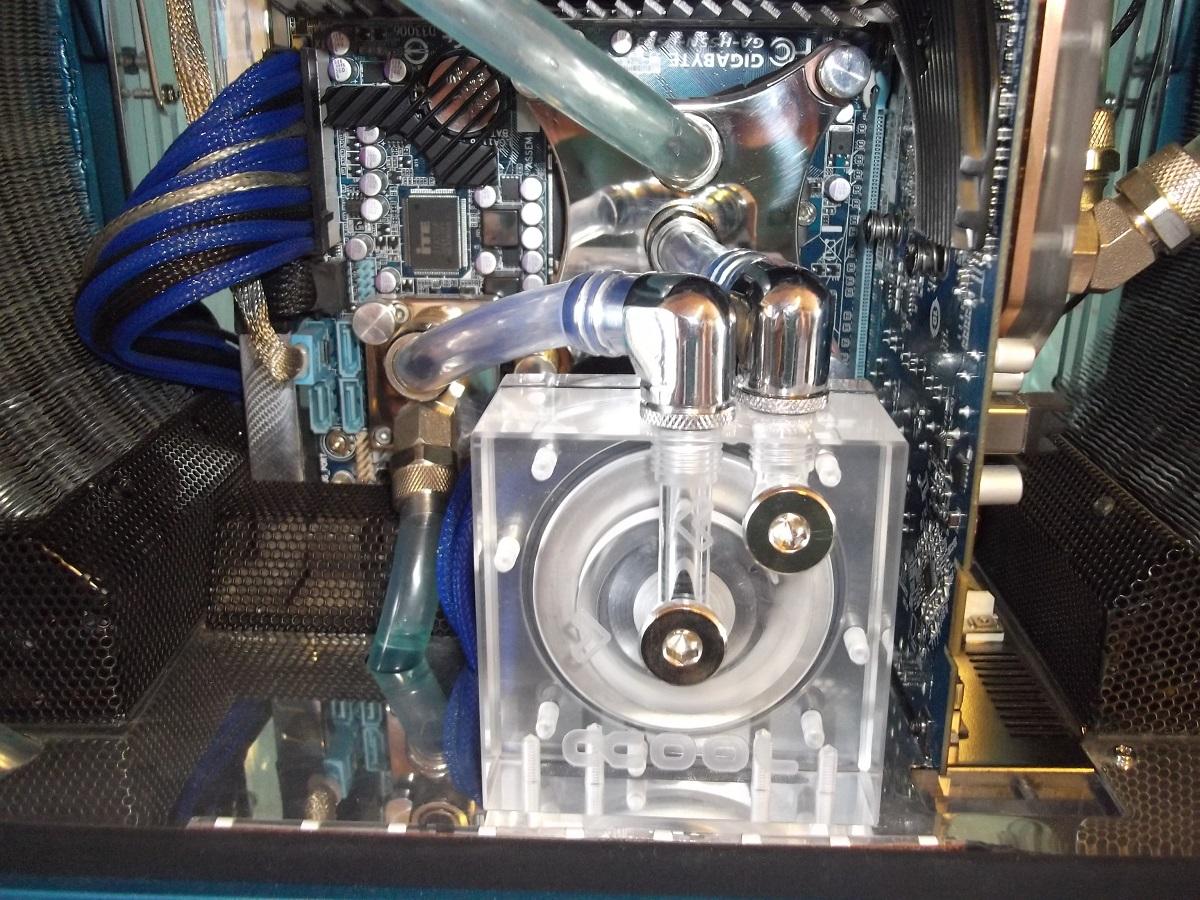

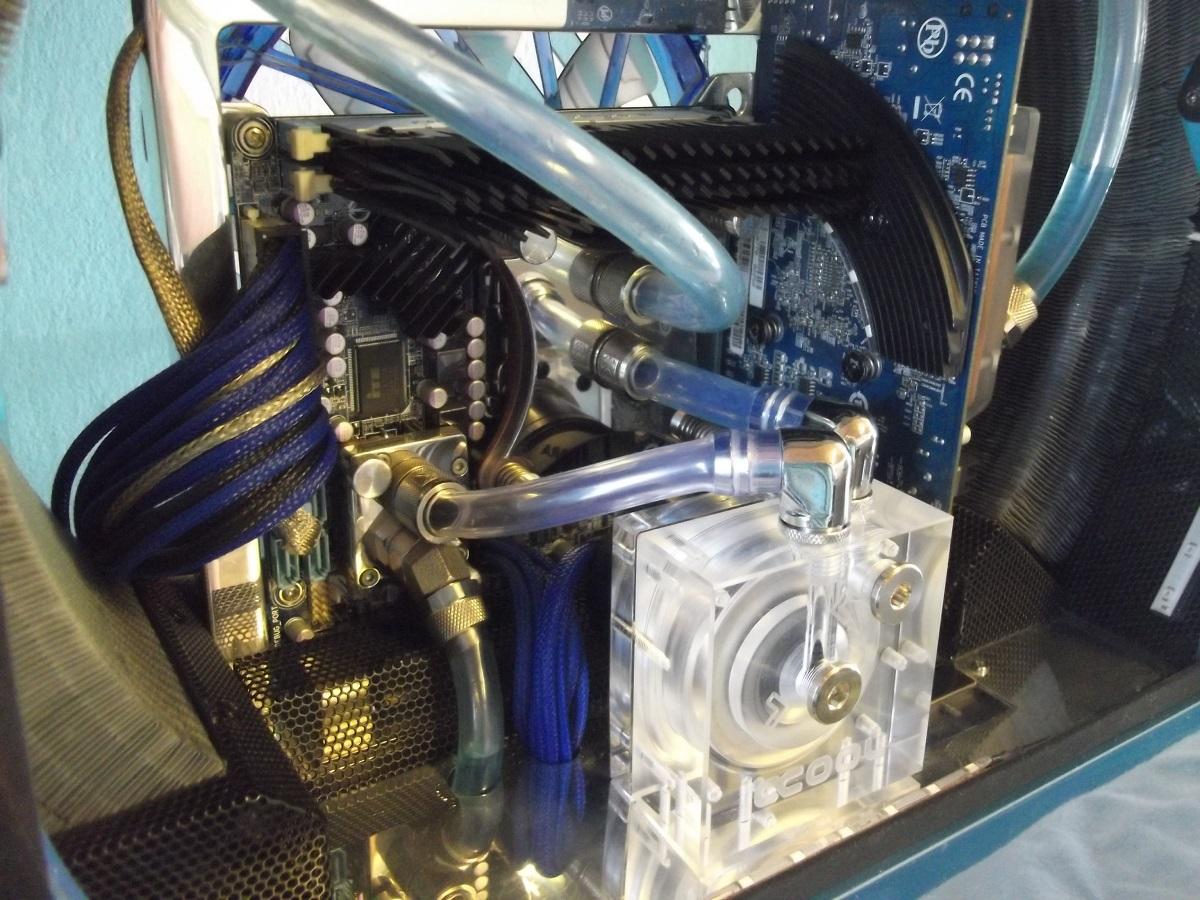

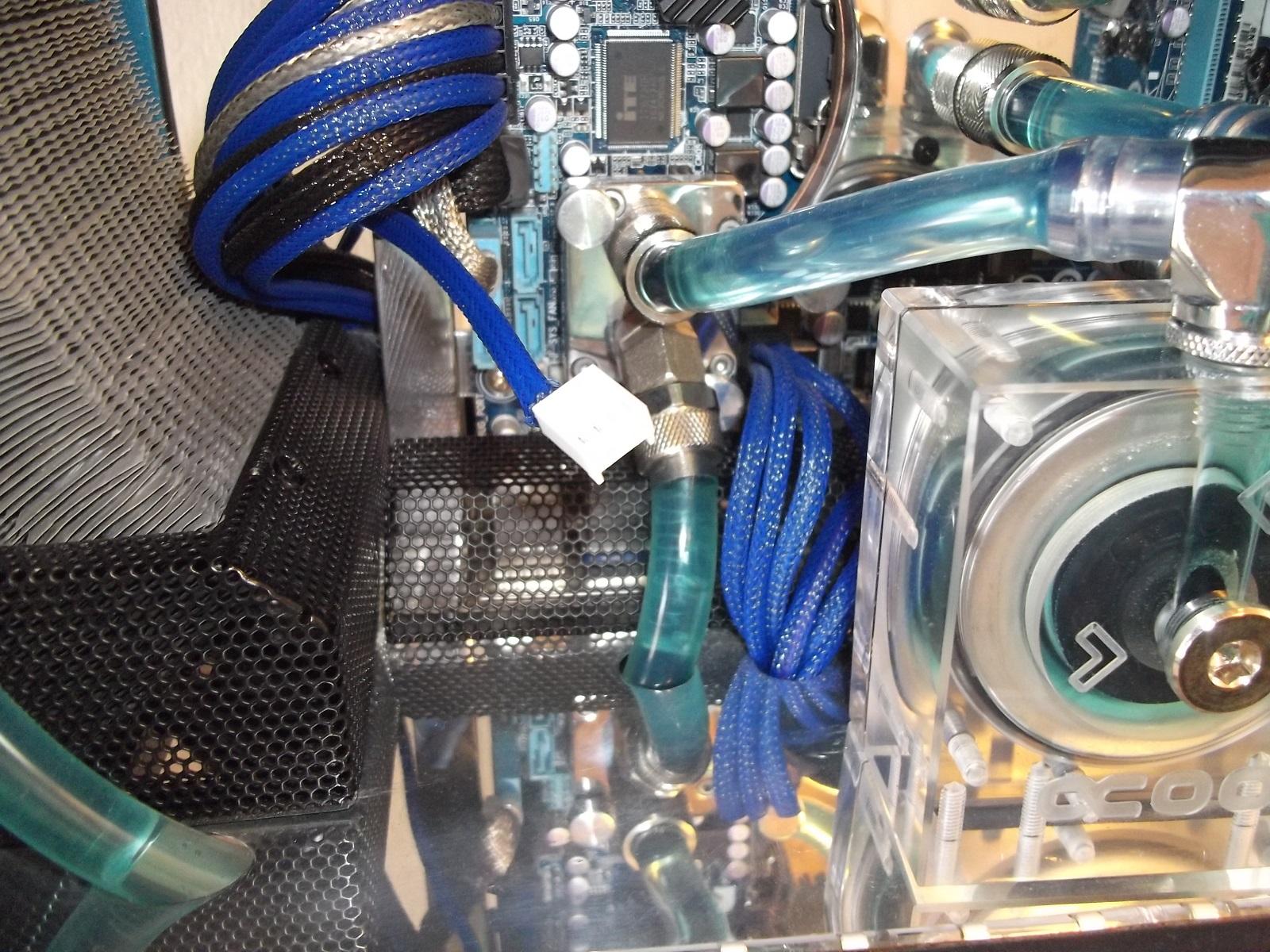

Mivel egy egyedileg kialakított gépben tesztelem, amibe eredetileg egy DDC-szivattyú van beépítve, más helyet kellett találnom neki. Azért nem apró dologról van szó, csak a tető mérete 80 x 80 mm. De még az alaplap előtt volt egy kis hely, ahová ideiglenesen szivacsos 2 oldalas ragasztóval rögzítettem. Az eredeti DDC pedig maradt a helyén a vízrendszerbe bekötve, viszont áramot nem adtam neki.

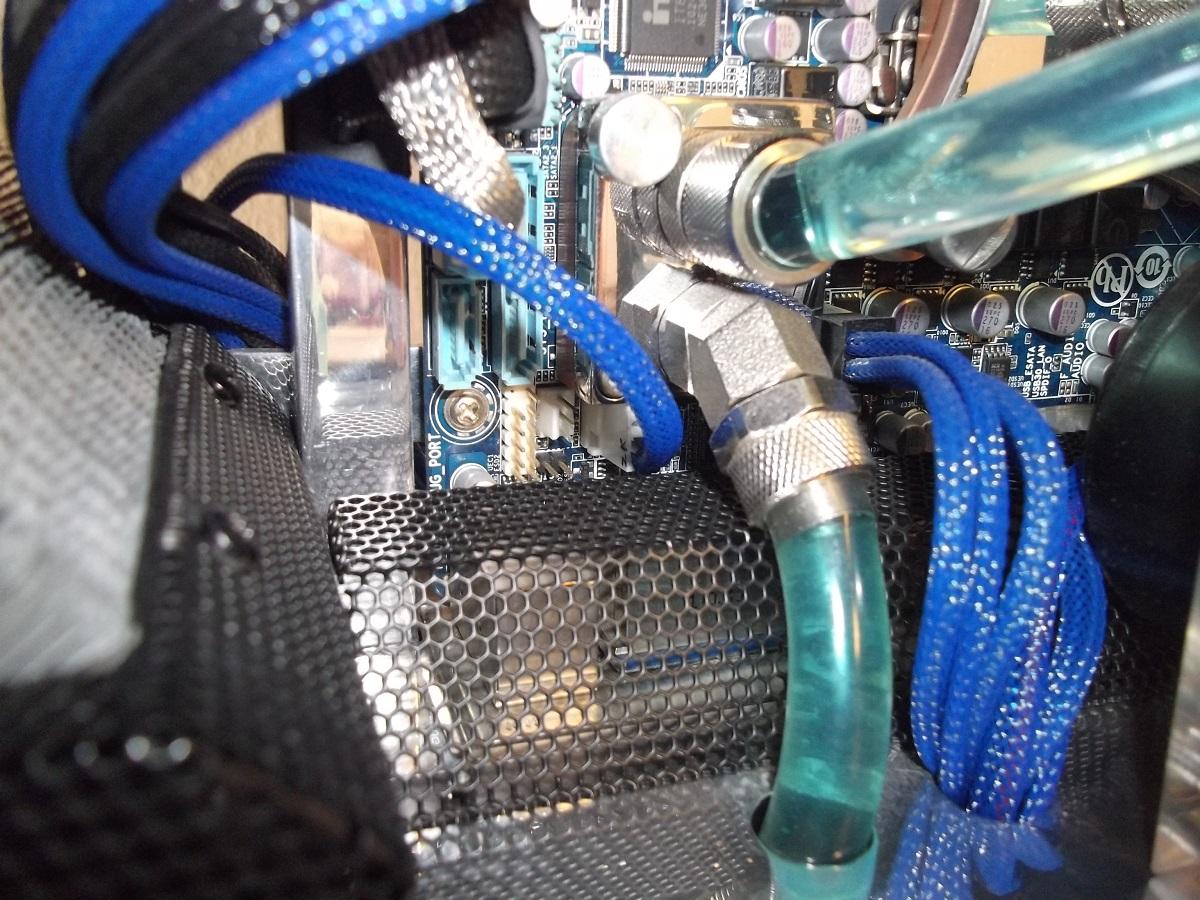

Mikor a csövek a helyükre kerültek, jöhetett a rendszer feltöltése, a jól bevált gyógyszertári desztvíz + kék fagyállókeverékkel, ami már több mint egy éve van benne, és még mindig tiszta.
Vízfeltöltés közben külön tápegységet használok, most is így próbáltam üzemeltetni a szivattyút.
Táp bekapcs plexitetőn át figyelve, a rotor kétszer megmozdul, majd leáll. Valami nincs rendben!
Kicsit meg is ijedtem, hogy kifogtam egy hibás darabot, de azért bennem volt az a gondolat is, hogy egy ilyen profi szivattyú, ami gyárilag tesztelve van, nem lehet hibás.
Akkor? Hát a PWM-csatlakozót nem kellett volna még rádugnom az alaplapra! Le is húztam, majd táp újból bekapcs, és végre indult a szivattyú. Gyorsan lelégtelenítettem a rendszert, és már most visszadugtam a PWM-csatlakozót újból az alaplapra.
Következhet az éles bevetés!
Működés közben
Mivel a feltöltés során, után szivárgás nem jelentkezett, normál indítás következett. Indul is szépen a szivattyú bekapcsolás után pár másodperccel. Indítás után, mire az előlapi ventilátorszabályzó, automatikusan leszabályozza a két ventit, és elcsendesednek, hallható lesz a szivattyú, illetve nem, mert szinte hangtalan. Nem csalódtam benne, dicséri is mindenki! A DDC-m sokkal hangosabb, viszont a vizet is jobban tolja, úgy vettem észre. Lehet a tuning-NYÁK miatt?
Kicsit bemelegszik a gép a tesztekhez, addig pár UV-s kép a gépről:
Tesztek
Ha már PWM-es, nézzük meg a működés közbeni, számszerű adatokat, amiket az Aida64-tesztprogrammal figyeltem.
Gyárilag 1800-4800-as percenkénti fordulatszám van megadva, de mivel nálam a max. 3700 körül volt, gondolom, a legnagyobb, 4800-as fordulatot 24 voltról való üzemeléskor teszi meg.
A CPU 10% körüli terheltségénél majdnem a minimumon pörög, 1900 körül, és ilyenkor teljesen hangtalan.
Elindítottam a terheléses tesztet, amikor a program a CPU-t 100%-on terheli. Az alaplap szépen követi a CPU terhelését, és maxon járatja a szivattyút 3700-as fordulatszám közelében. Mint látható, a hőmérsékletek is feljebb ugranak, talán kicsit magasabb értékre, mint az állandó fordulatszámú DDC-nél mért értékekre.
A D5-motor hangerejében, maximumon való járatás közben, annyi változás történt, hogy észrevenni ugyan a fordulatszám emelkedést, de még így is rettenetesen halk.
Leállítottam a tesztet, és ahogy a CPU visszaállt az alapállapotába, a szivattyú is szépen visszavette a fordulatot. A hőmérsékletek is hamar visszaestek.
Összegzés:
A halkság, amiért a D5-öt választottam, a legnagyobb előny. A PWM-szabályozásnak köszönhetően automatikusan a megfelelő fordulatszámon jár, így még halkabb, és energiatakarékos is egyben. A jól megválasztott, (egyedi moddolt), ésszerűen megépített, vizes rendszerekben jól teljesít, normál hőfokon tartva a hardvereket.
Nekem nagyon tetszik, de mint a cikk elején említettem, a most épülő új moddomba lesz beépítve véglegesen (a fiamnak meg keringet tovább a DDC, neki mindegy, úgyis állandóan rajta van a füles). Aztán majd meglátjuk, hogy az új helyén (talán egyedi tetővel), hogyan teljesít.
Köszönöm a figyelmet, remélem, sikerült bemutatnom a lényeget. Jó (alacsony) vízhőfokokat mindenkinek!
