Készülget a pc-m háza (tervben)...

Írta: creation
sketchup . case . pc . casecon . ITX
2015-03-27 11:40

A napokban letöltöttem a google sketchup programját.

Hirdetés

Eleinte csak érdekelt, mint program, de hamar ráeszméltem, hogy tökéletes társ lesz a terveim vizuális elkészítéséhez. Hogy ne csak fejben legyenek.
Az első pár óra a szentségelés és anyázás keretein belül zajlott és még azért bele-bele futok olyan dolgokba, amik nem úgy működnek mint más programban, de nagyon jól használható...

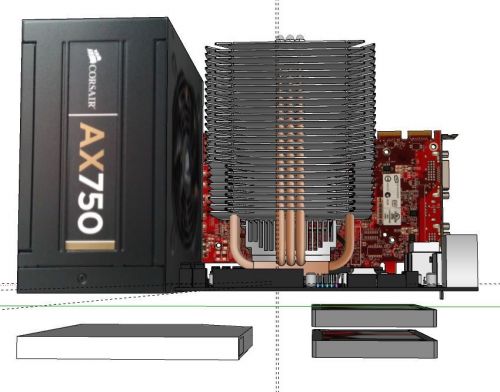

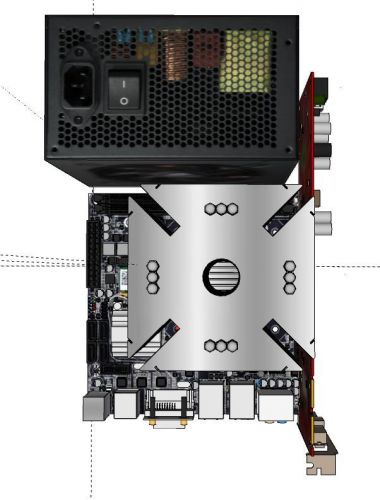

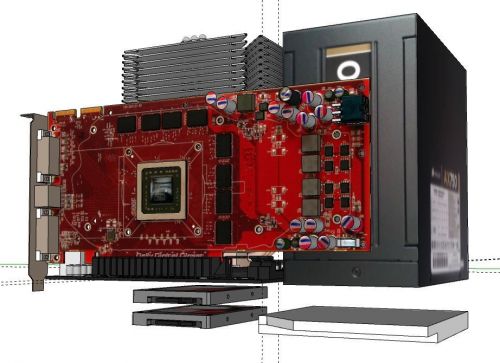

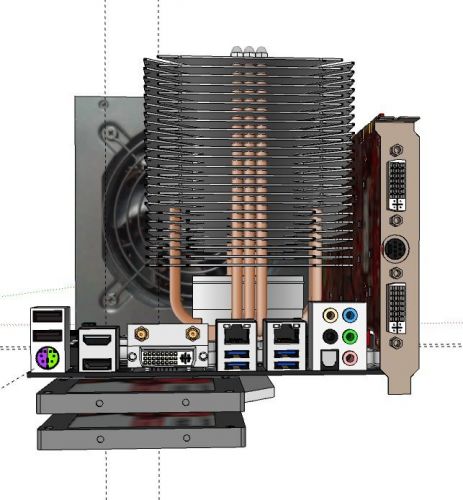

Így hogy a tárgy is előkerüljön mondanivalómból, elkezdtem néhány dolgot megalkotni benne (csendes gépet project-emet továbbgondolva). De beszéljenek a képek helyettem:

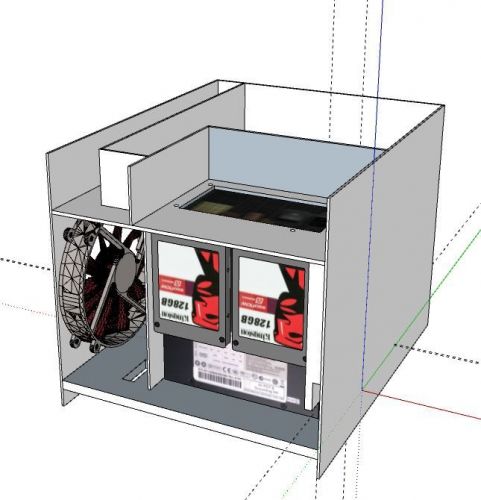

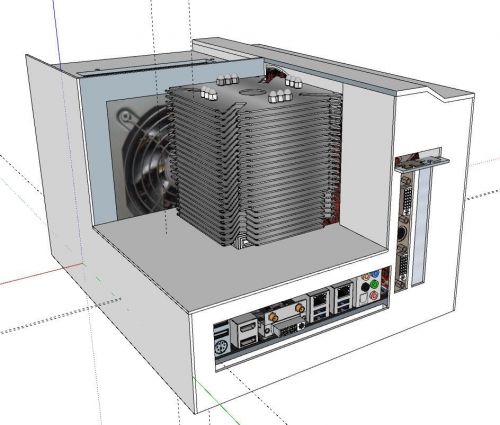

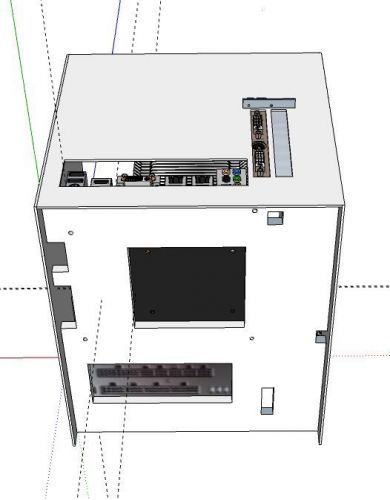

Első ház terv...

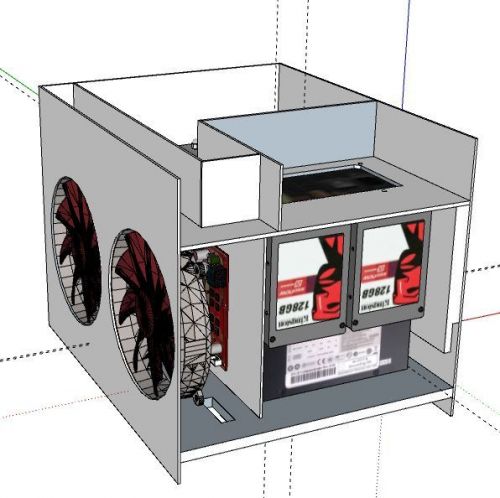

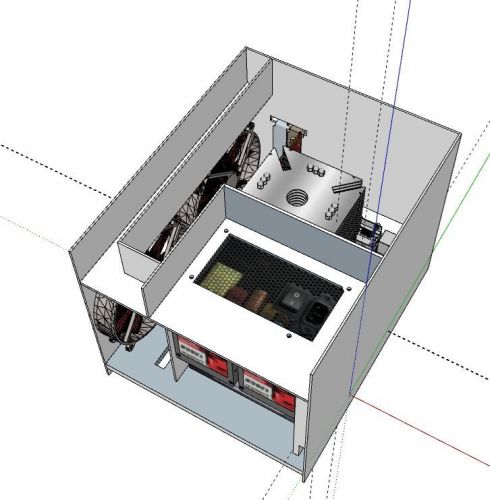

A terv, a légáramlás olyan irányba terelése, hogy az minél több alkatrészt járhasson be.

Természetesen kíváncsi vagyok a véleményetekre...

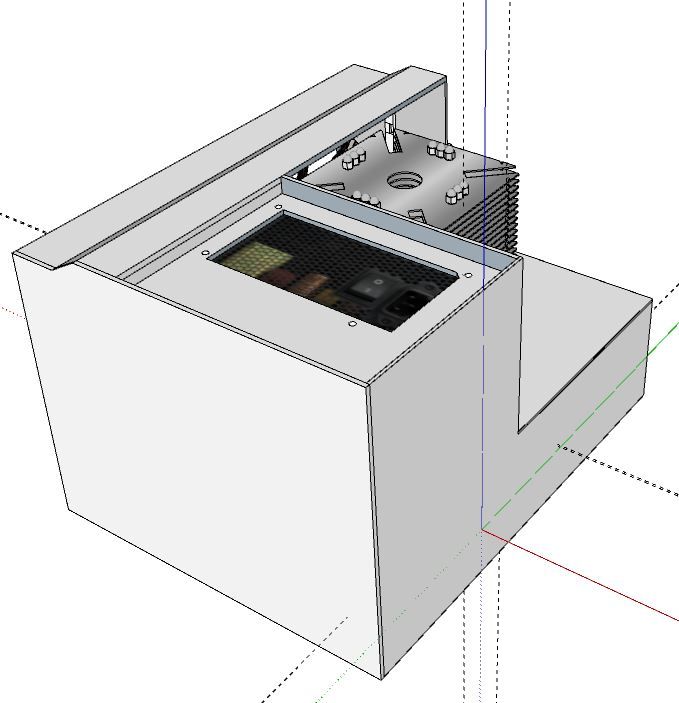

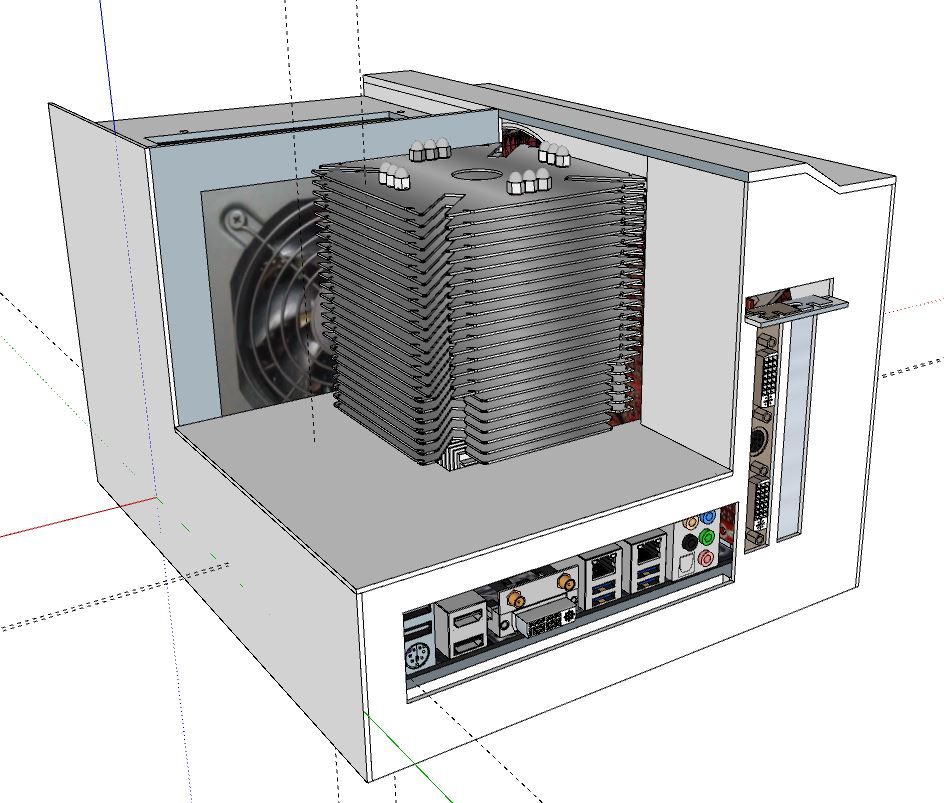

Esetleg?

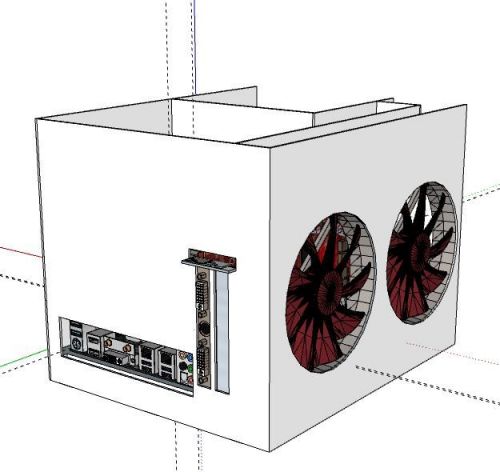

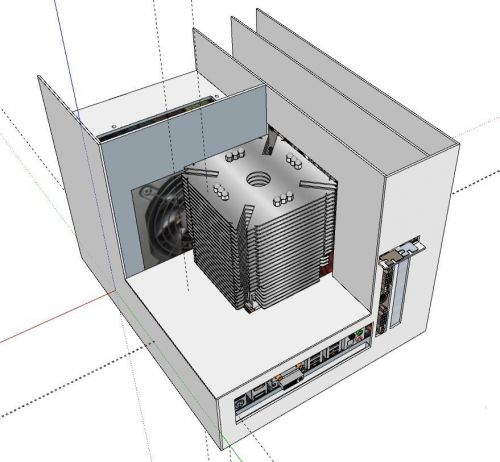

Szerintem alakul

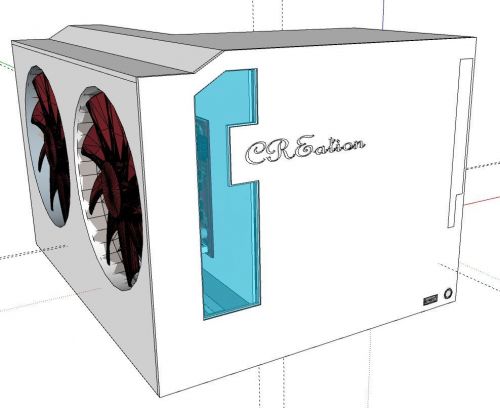

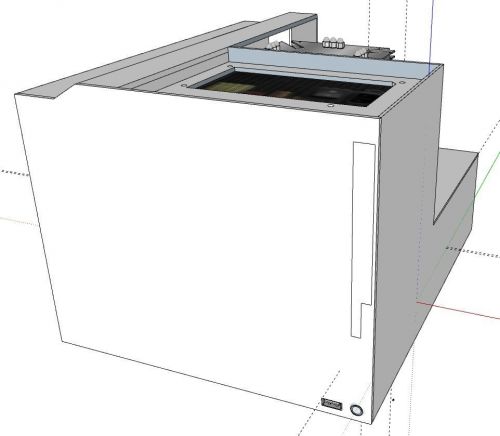

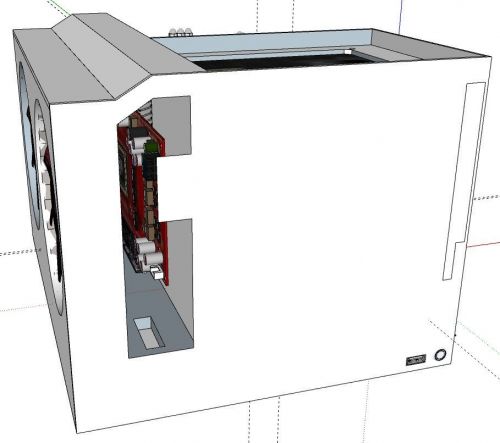

Finish:

#10 creation senior tag Dany007 #9

Új Válasz 2015-03-27 15:11:53 #10
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

creation

senior tag

válasz Dany007 #9 üzenetére

A bal venti felül tudja "kifújni" a levegőt a proci hűtőn keresztül, valamint ezen keresztül dolgozik a táp venti is.
Amit mondasz, hogy a második venti torlódásba fulladna, az félig igaz félig nem, mert ha megnézed ezt a képet: [link], akkor láthatod, hogy a VGA hátulja mögött levő lemez nem ér el a gépház elejéig, hanem nyitott és engedi a levegő áramlását az SSD/HDD kontra ODD irányába és amit nem szemléltettem, az az a tény, hogy az ODD mellett a levegő a tápot megkerülve előre tud kitörni. A lyukak, amiket látsz azok a kábel menedzsment számára lettek létrehozva.
De még gondolkodok kicsit ezen a formán, hátha ettől jobbat is ki tudok majd hozni belőle
#9 Dany007 veterán creation #7

Új Válasz 2015-03-27 14:56:45 #9
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

Dany007

veterán

válasz creation #7 üzenetére

Ja, mondjuk ahhoz a procihoz túl sok hűtés nem kell, az tény.
Egyébként nem csak a hőmérséklet a szempont, hanem a hang is. Ha jobb szellőzést sikerül kialakítani, akkor mondjuk azt a max 60 fokot fele fordulattal is tudni fogja.
Mert most ha jól látom, akkor úgy van, hogy a két oldalsó venti küdi a levegőt a VGA bordára. Azok közül elvileg a bal oldalinak kéne átjutnia a CPU bordájára, majd onnan ki a szabad levegőbe.
Ezen a képen látszik - talán - ,hogy az innenső venti miatt, ott bizony csúnya torlódás lesz. Ha csak az a lyuk ott alul nem arra szolgál, hogy kivezesse a meleg levegőt. Bár a fene tudja, ahhoz meg lehet hogy kevés.
#8 creation senior tag Dany007 #6

Új Válasz 2015-03-27 13:38:34 #8
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

creation

senior tag

válasz Dany007 #6 üzenetére

Azon még dolgozok, de képes vagyok rá (már a mostani gépemben is így van), hogy szétkapjam a tápot és hátrébb helyezzem. Ezzel egy nagyobb ventilátor is berakhatóvá válik. Valamint azért azt a részt egy porszűrővel szépen el lehet tüntetni.
#7 creation senior tag Dany007 #6

Új Válasz 2015-03-27 13:34:10 #7
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

creation

senior tag

válasz Dany007 #6 üzenetére

A hűtő egy Scythe Ninja 3 rev. B A CPU és a többi cókmókot az aláírásomban találod. A VGA-n egy AC S1 rev2 van (amihez nem találtam modellt). A két venti a ház oldalára lenne csavarozva, hogy mentesítse a VGA-t a tömegtől.
Nézd meg itt élőben a jelenlegi helyzetet: [link]
Akkor érteni fogod a hűtés elgondolást. A jelenlegi felállásban a CPU még soha nem lépte át a 60°C-ot és a vga se nagyon megy e fölé 1db 14cm-es ventivel. Szóval eddig jónak tűnik a helyzet, de lesz még pár robbantott ábra, a jobb átláthatóság kedvéért, nameg még át kell kicsit szerkesszem, mert ez így ebben a formában nem igazán szerelhető
#6 Dany007 veterán creation #5

Új Válasz 2015-03-27 13:27:43 #6
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

Dany007

veterán

válasz creation #5 üzenetére

A program érdekesebb!
Na mindjárt megnézem
Ööö nem teljesen vágom. A VGA-n nincs borda? És az a két oldalsó venti tolja majd rá a levegőt plusz ahogy látom az tolja a CPU-ra is?
Bár nemtom mi a cél. Cuki kis kompakt lett belőle.
A CPU hűtő tornyot nem ismerem, de oda szerintem nem elég ha csak ráfújatod a levegőt, főleg a VGA-n keresztül. Legalábbis az első képeken még zárt a borda rész is. Úgy biztos nem lenne jó, mert nem lenne légáramlás. A táp venti nem fog tudni annyit kiszívni. Aztán az utsó képeken már látom, hogy kívülre tetted a tornyot, ami pozitív, mert legalább nem kering - annyira - bent a levegő. Viszont a kilógó tápegységgel szvsz furán néz így ki.
Magában a borda kilógatása tetszik és ötletes is!
De a levegő keringetést át kell gondolni. Az az alapeset, hogy ugyanannyi mennyiségű levegő legyen befújva / óra, mint amennyit ki is tud szívni a rendszer / óra. Meg figyelni a turbulenciára. Mert a jelen felállásban a szemből nézve jobb oldali venti biztos, hogy vissza fogja fojtani a bal oldalit. De legalábbis akadályozni.
#5 creation senior tag Dany007 #4

Új Válasz 2015-03-27 13:09:08 #5
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

creation

senior tag

válasz Dany007 #4 üzenetére

Világos, én is AutoCAD-et használok a cégnél, de most hogy ráleltem a sketchup-ra, skicceléshez milliószor gyorsabb.
Már alakul az előlapja is a háznak, most gombokat meg USB3.0-át kell még oda vadásszak és az ODD-t kell kitoljam és jó lesz
Amúgy vélemény is van az alkotásról, vagy a program az érdekesebb?
#4 Dany007 veterán creation #3

Új Válasz 2015-03-27 12:59:29 #4
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

Dany007

veterán

válasz creation #3 üzenetére

Ez így azért elég jól hangzik. Én archicadben szoktam "rajzolgatni" tervezgetni ezt-azt. De az ugye főleg épületek tervezésére van és ahhoz kapocslódóna vannak benne templateek. Szal ha valami "extrább" kell, akkor azt neked kell kézzel megrajzolni.
És bár így sem nagy dolog modellezni egy ventilátort, viszont az nyilván nem lesz ugyanaz, mint amit itt fent a képekben is láttunk. Tehát úgy értem Archicadben csak alap dolgokból lehet rajzolgatni 3D-ben lenne vagy 2-3 óra mire megrajzolok egy csavart ventilapátot.
#3 creation senior tag Dany007 #1

Új Válasz 2015-03-27 12:38:25 #3
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

creation

senior tag

válasz Dany007 #1 üzenetére

Ha nem idegesíted fel magad túl korán, akkor az alap mozdulatok kb 2-3 óra gyakorlás után berögződnek. Nem kell neked megcsinálni mindent (ezzel kb két alap kérdésedre választ is adtam).
Ahogy az előttem szóló is mondotta (azaz írta), rengeteg template van amit mások csináltak és szabadon felhasználhatod a saját céljaidra. És ahogy nézem egyre bővül.
Szóval nagyon nagy szabadság van benne.
#2 fi:zi'k nagyúr Dany007 #1

Új Válasz 2015-03-27 12:32:04 #2
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

fi:zi'k

nagyúr

válasz Dany007 #1 üzenetére

Elég sokan használják pedig ilyenekre is.
Sok előre elkészített komponens modell van, amit csak le-/betöltesz. Lásd SSD, alaplap cooler, stb.
#1 Dany007 veterán

Új Válasz 2015-03-27 12:28:06 #1
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

Dany007

veterán

Hát ez nekem új.. Mármint a program.
Mennyire könnyen használható? Úgy értem hogy pl a ventit te rajzoltad egyenként? Úgy értem kézzel húztad a vonalakat stb... vagy van valami template amiből ki lehet indulni?
