Ventilátor adapter (tölcsér) házilag

Hirdetés

Kivitelezés

Alapanyagnak vékony alumíniumlemezt válasszunk, ami elbírja a terhet és könnyű vele dolgozni. Nekem 0.6mm-es eloxált alulemez volt kéznél, ami egy korábbi projektből maradt.

a méretre vágott lemez

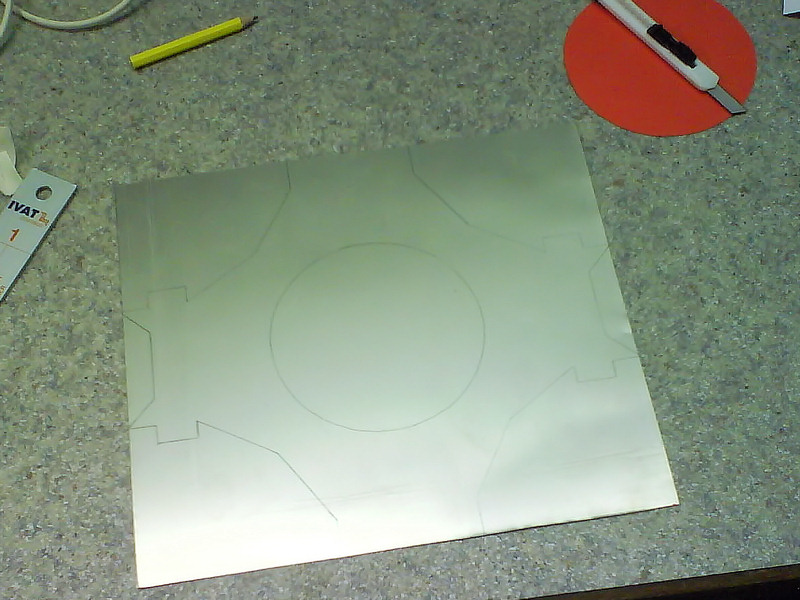

Ha megvan a lemez, akkor rajzoljuk körbe rajta a sablont és jelöljük be a lyukakat pontozóval.

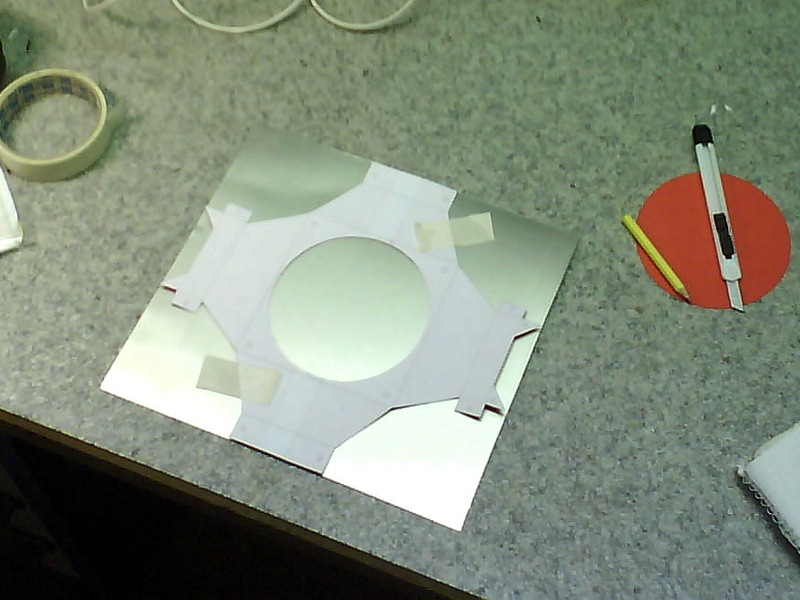

célszerű leragasztani, nehogy elmozduljon rajzolás közben

most jön a neheze

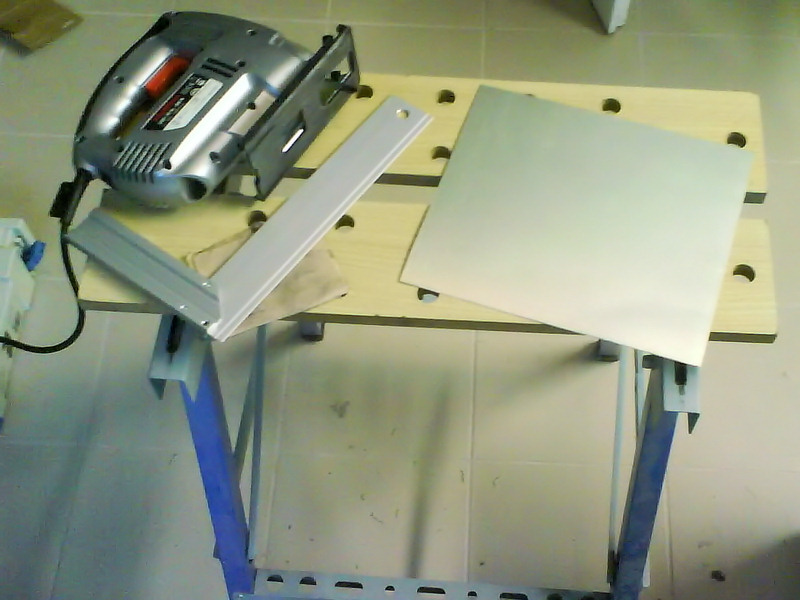

A vágáshoz valószínűleg lemezolló vagy lombfűrész a legideálisabb (vagy CNC, hehe), de nekem csak szúrófűrész volt kéznél. Azzal is kivitelezhető, de utána még reszelgetni kellett kicsit.

A belső körbe fúrjunk akkora lyukat, amibe belefér a fűrészlap

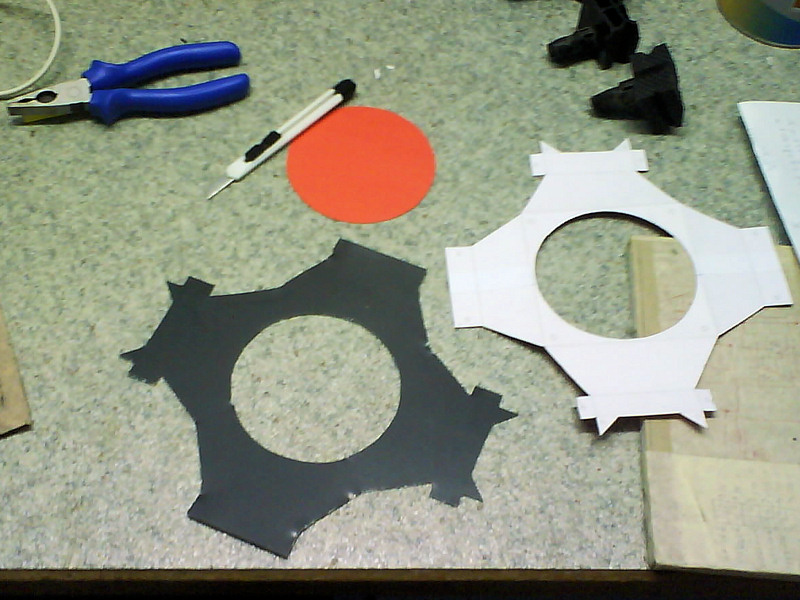

nézzük össze a sablonnal és reszeljünk ha szükséges

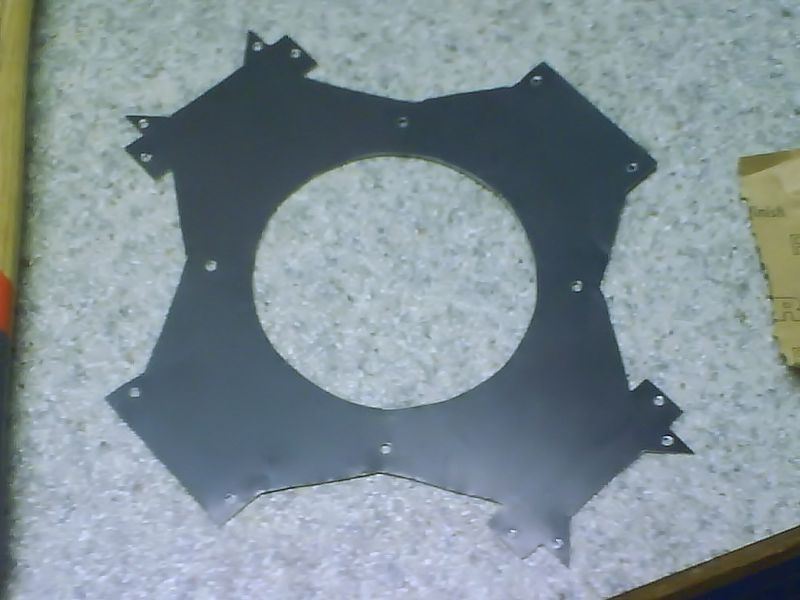

A kifúrt lyukakat egy nagyobb fúróheggyel könnyen lesorjázhatjuk.

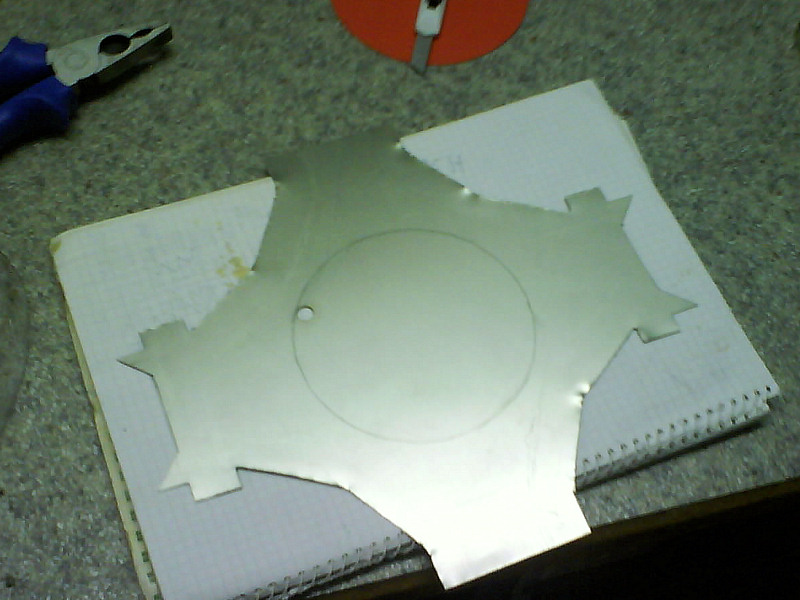

kezdődhet a hajlítgatás

A hajlítást egy kisebb satuval és méretre vágott segédpofákkal a legkönnyebb elvégezni, de puszta kézzel az asztallapon is összejöhet a dolog, ha elég vékony a lemez. A hajtások sorrendjét praktikusan válasszuk meg. Ha ezzel is megvagyunk, akkor elkezdhetjük összeállítani a szerkezetet.

már csak a légkavarót kell rögzíteni

Először csavarozzuk össze a tölcsért, majd tömítsük be az oldalak közti réseket. Én erre az autóiparban használatos varrattömítő csíkot használtam, de PU tömítővel, sziloplaszttal vagy szigetelőszalaggal is dolgozhatunk. Ez után húzzuk be a helyükre a gumibakokat és csavarozzuk a bordához a tölcsért. Most már rögzíthetjük a ventit a gumibakok segítségével és miután bekötöttük, készen is vagyunk.

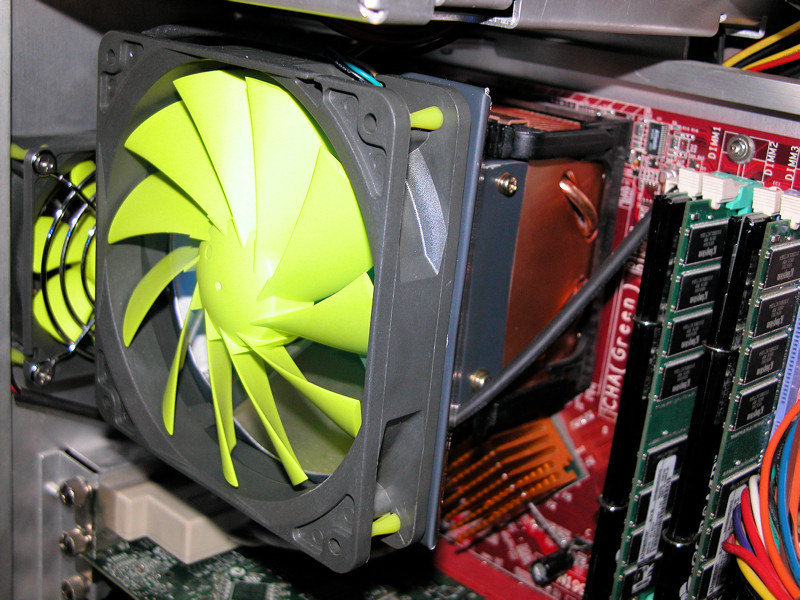

a beüzemelt hűtő

Remélem sokaknak ad ötletet a cikk és és kapnak kedvet a barkácsoláshoz!
Ha a probléma megköveteli, nyugodtan engedjük szabadjára a fantáziánkat és tervezzünk olyan légterelőt, ami megfelel az igényeinknek.

Köszönöm a figyelmet!
