Primer

A tápoknak 2 fő része van: a primer és a szekunder. Közötte található a transzformátor, de erről majd később.

A primer részen történik a szűrés - váltó áram egyenirányítása - pufferelés - szaggatás.

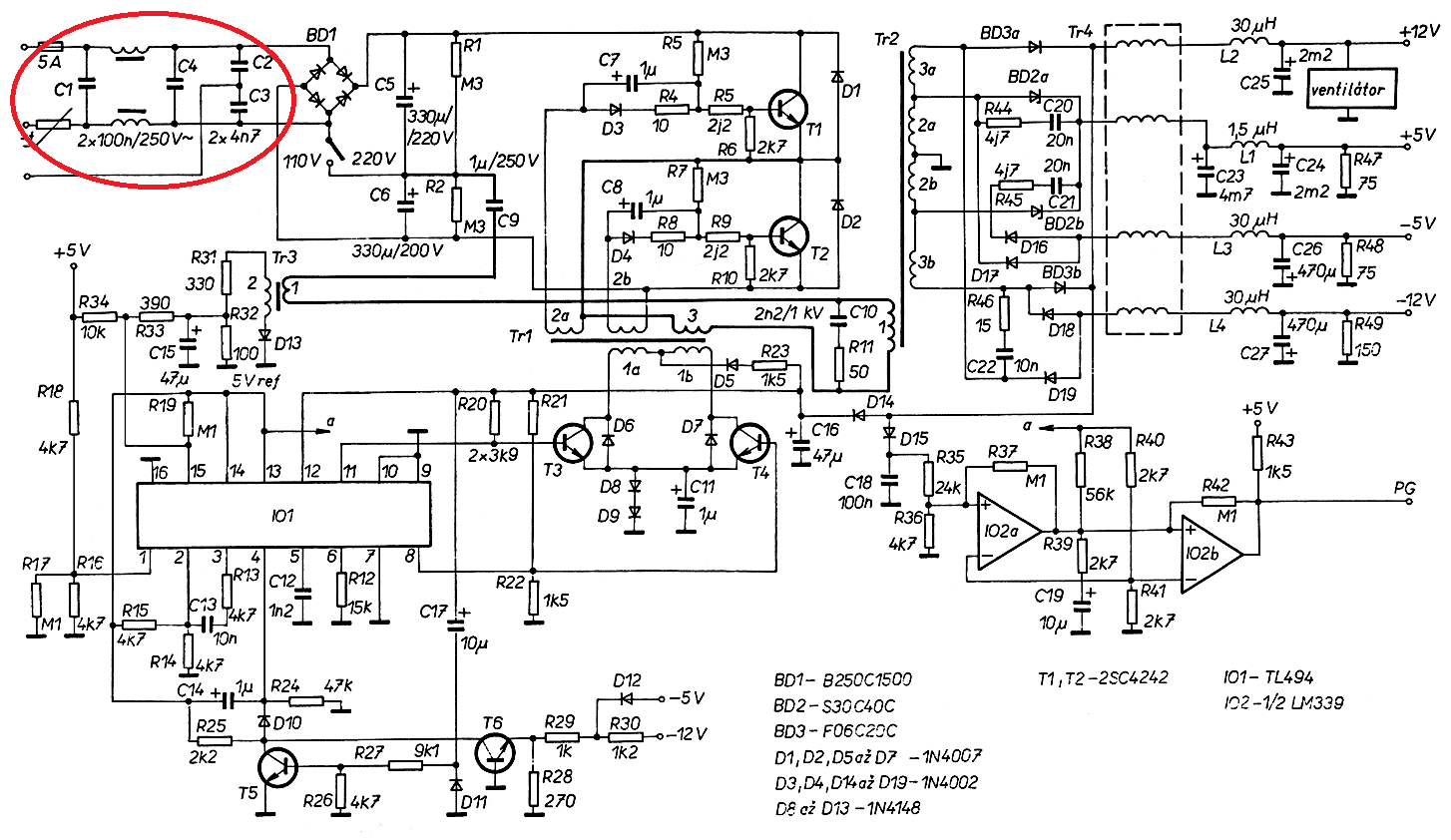

Szűrés elsődleges feladata: a nagyfrekvenciás zavarok kiszűrése amit a táp küld vissza a konnektorba.

A szűrésért felelős alkatrészek a varisztor, az x-kondenzátor, az y-kondenzátor és pár ferrit tekercs.

A varisztor: fém-oxid-ból készül, esetünkben Metal-Oxide-Varisztor másnéven MOV ( Bővebben Hobbyelektronika oldalán olvashattok); 1db szokott lenni belőle vagy még annyi se.

Az X kondenzátor fémezett poliészterből van, 100 nF-tól 1000 nF-ig van a kapacitása. A színe általában citromsárga és 1 vagy 2db van belőle.

Az Y kondenzátor kerámiából van, nagyon kicsi a kapacitása és több darab is szokott lenni.

A gagyibb tápoknál általában kevesebb alkatrészből építik a szűrést: mondjuk eltávolítják a MOV, és az egyik ferrit tekercset. A jobb tápoknál sokszor mindenből több van.
A bemeneti szűrést is két részre lehet osztani: van egy közvetlenül a 110-230-as csatlakozónál és van egy a nyákon (úgy is szokták ezeket hívni,hogy tranziens szűrés).

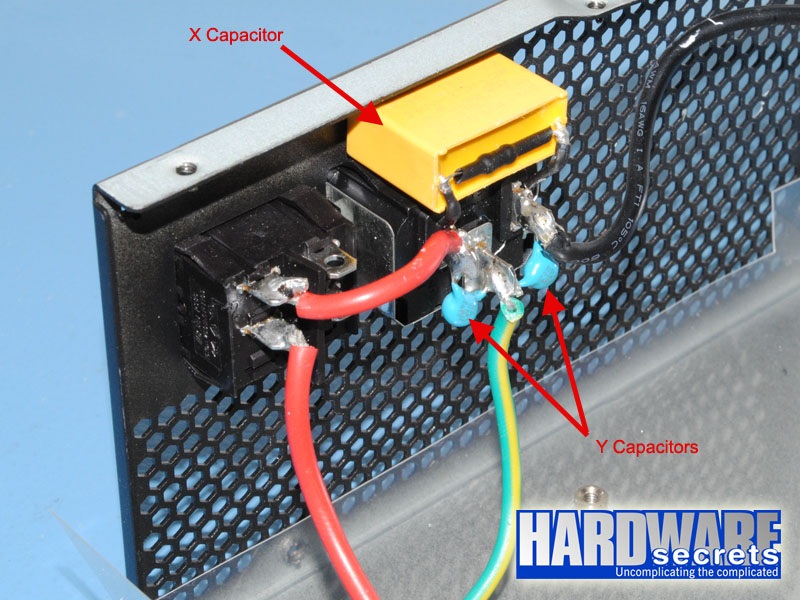

X-Y kondenzátorok a bemenetnél:

Tranziens szűrés második fele ami már a nyákon történik.

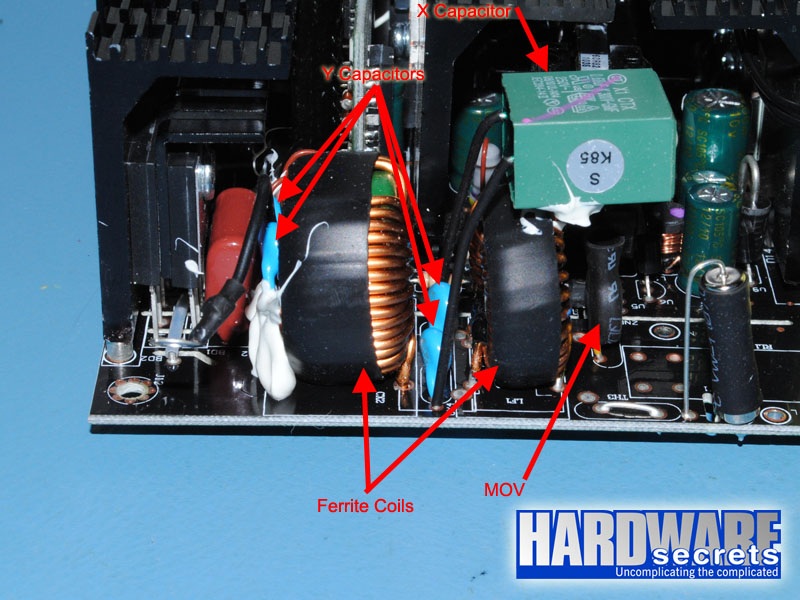

2 ferrit tekercs, 4 Y és egy X kondenzátor meg a MOV:

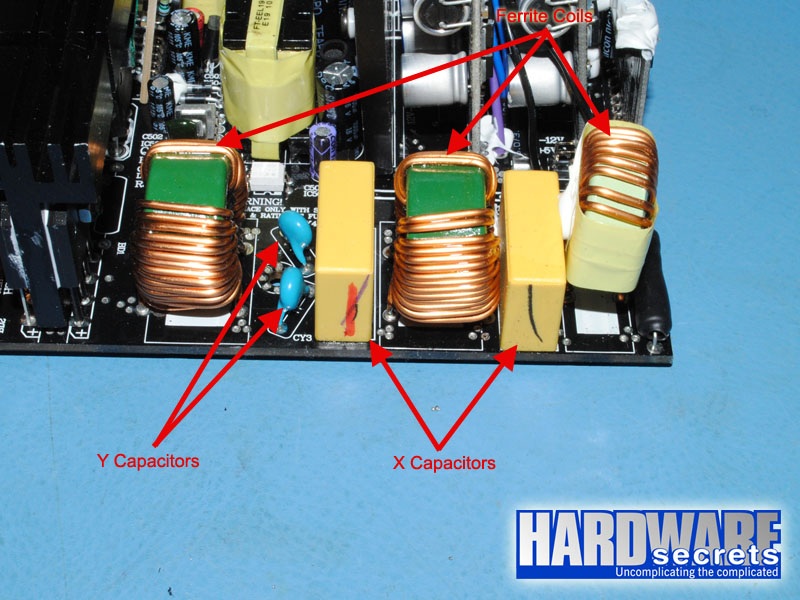

3 ferrit tekercs, 2 Y és 2 X kondenzátor. A varisztor a szűrés első felében kapott helyet:

Ezennel a bemeneti szűrés végére értünk.

A cikk még nem ért véget, kérlek, lapozz!
