Bevezetés
Az alapképernyő
Az eszköz két független, 12V-os, PWM-rendszerű ventilátort kezel automata vagy manuál módban, ahol a paraméterek a közkedvelt SSD1306, "egysoros", 128x32px OLED kijelzőn monitorozhatóak. Csatornánként 500mA a terhelhetősége, bár a legtöbb, ma kapható venti megelégszik ennek a negyedével, ha fullon hajtjuk is.
A kapcsolási rajz, a hozzá tartozó NYÁK-terv (gerber fájlok), illetve a kód hex (égethető) formátumban, magánszemélyek számára magáncélra ingyenes.
Top és Bottom layer (a Top layer, eltekintve 7 rövidke átkötéstől, egy teleföld fólia)
Maga a PCB 1206-os passzívokat tartalmaz, hogy bárki, minimális gyakorlattal nekivághasson az ültetésnek, akár nagyító/mikroszkóp nélkül is. Igyekeztünk minden alkatrészt hazai, könnyen beszerezhető típusként meghatározni és azok értékei is elég tág határok közt változtathatóak. Lomexben szinte minden van, a PIC-et a ChipCad forgalmazza, az egyetlen kakukktojás a "hivatalos" PWM FAN-csatlakozó, de most már ezt is árulja a Lomex, cikkszáma: [43-30-91]. (Mi régebben Mausz-on keresztül rendeltük).
A 0.91" OLED kijelző HE-Store-ban fellelhető.
A rém egyszerű, 2-rétegű nyák bármelyik ázsiai gyártónál bőven a legalacsonyabb ráfordítással rendelhető, nincs benne semmi "árnövelő fícsör".
Kapcsolási rajz
Rövid áttekintés
A működési tartomány 0-99 °C, 0.1 °C mérési felbontással, ill. 30-100% a PWM-vezérlés vonatkozásában. A feldolgozás 1 °C-os lépésekben történik, vagyis ennyi a tárolt hőmérsékleti pontok felbontása.
A tápfeszültség: 12V DC +/-7%.
Áramfelvétel: kb. 25 mA a kijelző fényerejétől függően. Értelemszerűen, ehhez jön még hozzá a ventik árama.
A manuális beállíthatóság 5 %-onként történik. Az égethető hex-fájl elején ez egy bármilyen szerkesztővel átírható 2 °C-ra ill 2 % PWM-re, de ilyenkor azért majd elég sokat kell nyomogatni a gombokat a kívánt értékekhez. Ugyanitt a 30%-os minimum PWM határ is levihető 20 %-ra.
Mivel az Intel white paper szerint egy PWM-es venti 30% alatti vezérlőjelre 3-féle módon is regálhat, ezért úgy láttuk jónak, hogy az adott csatorna biztos kikapcsolhatósága érdekében a tápot ki is rúgjuk a venti alól, ha OFF a kívánt állapot, így biztosan le fog állni.
Az I2C alapon kommunikáló hőmérő szenzorok szolgáltatják a hőmérsékleti alapjeleket az agy számára, dedikáltan 0-ás és 1-es offszet-címeken. Az abszolút 7-bites cím binárisan 1_0_0_1_0_0_A0, ahol a TCN75A szenzor A0 (pin) lehet 0 vagy 1. A közös címtartomány és adatformátum miatt sok más hőmérőszenzor értéke is olvasható az eszközzel, legfeljebb az inicializálás nem lesz teljes.
Ha valamelyik hőmérő esetleg elfelejtene adatot küldeni a az I2C-vonalon, akkor a még élő szenzor szolgáltat majd alapértéket mindkét kör számára. Ha egyik szenzor sem elérhető, akkor visszavált manuális módba és az ott előzőleg beállított értékekkel tekeri a ventiket a valós hőmérséklettől függetlenül.
Regulátort csak a PIC/OLED és a TCN75-ök kaptak, vagyis megköveteli a nagyjából pontos, 12V-os, DC megtáplálást, mert a ventik erről direktben járnak. PC-ATX vagy egyéb kapcsolóüzemű táp teljesen jó, ami tudja az ATX2.0 szabvány szerinti kimeneti feszt. 13V DC fölé semmiképp ne emeljük, a ventik ki tudja meddig bírják a folyamatos túlfeszt, illetve a MOV is "megszólalhat".
Setup / Menü
Az eszköz kezelése:
Az egyik setup képernyő. Részletes leírást screenshot-okkal a hsz-ekben találsz!
Automata módban három pont beállítását várja tőlünk az eszköz:
#1: az a hőmérséklet, amikor a ventilátor bekapcsol. Itt megadható hogy azt milyen PWM értékkel tegye.
#2, egy köztes temp./PWM értékpár, hogy ne csak "sima lineáris" lehessen a vezérlés. Gyakorlatilag egy köztes töréspont a grafikonon.
#3, az a hőmérséklet, ahol, illetve amely felett a beállított maximum PWM értékkel hajtjuk a ventit.
Tehát konfigurálhatjuk pl., hogy 45°C-nál kapcsoljon be 35%-os PWM kitöltés mellett. A következő (köztes) pont a grafikonon mondjuk 75°C és 60% PWM, majd innét egy másik meredekség a végpontig, mondjuk 95°C és 90%. [$] Az algoritmus ellenőrzi a függvény szigorú monotonitását, mást nem is fogad el.
Némileg lekorlátoztuk a beállíthatóságot, hogy ne lehessen pl. 5 °C-nyi különbségre 60 %-os PWM átfogást megadni, mert nagyon zavaró hallgatni a folyamatos vezérlésbeli változást.
A ki- és bekapcsolási hiszterézis 1°C.
A kijelző - származása, típusa és ára folytán - nem fogja szeretni a folyamatos megjelenítést, viszonylag rövid időn belül degradálódhat. A display-auto-off-timer funkció beállítása erősen javallt!
A projekt ezen része még csiszolódik, a végleges használati utasítás a hsz.-ekben, illetve a szerzőtől .pdf formátumban lesz elérhető.
Fizikai megvalósítás I.
A fizikai HW:
Egyetlen helyen tértünk el a PWM szabványtól, még pedig a tach jel felhúzó-ellenállásánál (R42/52). Itt elvileg 12V-ra kellene húzni, de inkább a belső 5V-ot választottuk; kicsit bolondbiztosabb így az egész a nagy barkácsolások közepette. Mivel a FAN tach kimenete mindig nyitott kollektoros, elvileg nem lehet probléma abból, hogy 12 helyett csak 5V-ra húzzuk. Az eddig tesztelt több, mint tucatnyi eltérő gyártmányú/típusú ventilátornál ezzel nem is volt gond.
Az alkatrészek zöme nem kéri a rajz szerinti pontos értékeket, nyugodtan használható "fióksöprésre" is az áramkör. A P-csatornás SOT23-as FET helyén csak arra figyeljünk, hogy kicsi legyen a csatorna-ellenállása, különben elfüstölhet. "Logic level" nem kritérium, mert a PIC nem direktben hajtja a FET-eket, hanem egy bipolár meghajtón át (BC817), így az Ugs is 12V körül lesz. Épp ezért sokkal fontosabb, hogy az Ugs-max véletlenül se csak 8-10V legyen. A rajzon szereplő példány Ugs: ÷/-20V-os típus, de 15V-tól már kb. bármi jó.
Tactile-okból, bármennyire csábító is, Tyco vagy hasonló, ismert brand a preferált; a noname-ek sajnos rendre cserben fognak minket hagyni, ami nem egyszer a "percussive maintenance" jelenség elsőszámú előidézője.
A betápnál a keki színű dezignátorokkal jelölt elemek akár ki is hagyhatóak az élesztés folyamán, de a beépítés előtt azért célszerű azokat is beültetni. Ezek amolyan "ártani nem használ" adalékok, egy esetleges ESD/EFT/Surge eseményt jó eséllyel megfognak majd a tápvonalon. (A félvezetők alapból csak valamelyik HBM/CDM követelményszintjét teljesítik, az meg harmatgyenge!)
Két további ellenálláskupac szintén kihagyható (RS1/2, ill RS3/4, ill. az utóbbi számára tápot adó R21). Ez a négy ellenállás ennél a verziónál ne legyen ültetve. Később esetleg kaphat olyan boot / stb. funkciót, ami a menübe már nem férne bele, de mégis hasznos kis segítség lehet. (A négy rezisztor (afterthought miatt) nem a szokásos 1206, hanem csak 0805 méretű.)
A kijelző rendelésénél mindenképp figyeljünk a pinout-ra, elvétve vannak fordított bekötésűek is.
(fentebb a Top Layer-en jól látható)
I2C-busz:
Az HW-es I2C-buszon osztozik az OLED és a hőmérő szenzorok. Ez volt az ára, hogy egy alacsony lábszámú uC-vel abszolválható legyen a feladat. Sajnos a kijelzőn eleve van felhúzó ellenállás az I2C-vonalra, de csak 3V3-ra húzza fel, ami sok bonyodalom forrása, ha ignoráljuk. Így a hőszenzorok inkább kaptak egy külön, azt tápláló feszstabot, hogy ne kelljen level shifterekkel molyolni. Fontos: az I2C-buszon lévő kettő darab felhúzó ellenállást (R31/R32) semmiképp se ültessük! Ha van az OLED-en gyárilag (márpedig van!), akkor ez nem csak kommunikációs hibát, de fizikai problémát is tud okozni! Amiért mégis szerepel a terven, hogy ha később lesz olyan kijelző is, ami ezt nem tartalmazza, akkor mindenképp fog kelleni; vagy ha valaki saját maga ír kódot, és egy teljesen més kijelzővel dolgozna, akkor ez ne legyen akadály.
Menet közben ne rántsuk le, vagy tegyük fel egyik I2C-s eszközt sem, meg tudja bolondítani a kommunikációt. Az esetek túlnyomó többségében a rend később magától helyre áll, de van amikor csak a táp ki-bekapcsolásával orvosolható a tudatosan előidézett hiba.
Ha az I2C-vonalon hibát érzékel a PIC és megszűnik a kapcsolat az OLED felé, akkor a D21-es LED villogtatásával adja ezt a tudtunkra. (Nálunk ez üzemszerűen sosem következett be egyik kijelzőtípusnál sem, de a legfrissebb példányokból még nem járt nálunk). A TCN75-ök, ha el is tűnnek a vonalról, egy idő után - ha ismét megjelennek - a PIC megpróbálja őket újra inicializálni. Ilyenkor a hiba által kényszerített manuál módból visszaáll automata vezérlésre is.
Az 5V-os VReg szekciójában feltüntetett árambüdzsé értékek amolyan worst-case scenario-t tükröznek, mérve a felét veszi csak fel az áramkör. Érdemi melegedéssel, a jelen kiépítés mellett, nem kell számolnunk. Ha valaki nagyon szeretne, rátehet teljesítmény-igényesebb ventit is, a vezetősávok elbírják akár az 1A feletti típusokat is; talán a FET-ből érdemes egy acélosabbat berakni ilyenkor. (Csupán csak nem erre lett "kihegyezve" a fejlesztéskor az eszköz. A banner spec.-ben meg nem szándékoztunk PMPO értékekkel zsibbasztani a tisztelt nagyérdeműt.)
A Cin (33uF Elko) lehet bármilyen min 25V-os fajta, ami méretét tekintve elfér a panelon.
A gombok 9.5, 13 vagy 17mm magasak lehetnek, függően az előlap típusától, és az OLED-hez használt tüske-hüvelysor kombinált magasságától. A 9.5mm-eshez valószínűleg direktben kell majd az OLED-et a nyákra forrasztani, de ezt majd amúgy is mindenki a saját koncepciója alapján kimatekozza. (Azt is vegyük figyelembe, hogy legtöbb M3-as távtartó ált. idehaza nincs minden egész mm hosszban 6mm felett, de alátétekkel sok minden megoldható.)
A C40/50 értékét ne növeljük tovább, mert túlzottan lekerekíti a tach négyszögjel sarkait, megnehezítve ezzel a valós fordulatszám mérését. (Más megvalósításokban 1-10 nF közti értékekkel stabilan működött.)
A betápnál a MOV elég ha 12V-os munkafeszültségű típus, alacsonyabb semmiképp ne legyen, lényegesen magasabbnak meg nem sok értelme van. A MOV-okról tudni érdemes, hogy minden egyes triggerelődésnél egy picit meghalnak, így néhány évenként érdemes cserélni őket, még ha kívülről hibátlannak tűnnek is. Ellenben a TVS-ek bármennyiszer levezetik a túlfeszt, amíg meg nem haladjuk a max. teljesítmény-értéket, ahol viszont végleg befejezik a pályafutásukat. Az előbbi lomha felfutású, relatíve nagy energiatartalmú túllövések ellen dolgozik jól (EFT/Surge), míg a másik a gyors, "ESD-szerű" anomáliákkal tud elbánni. TVS-ekből, esetünkben, az unipoláris a megfelelő, mivel üzemszerűen nincs negatív összetevő.
Fizikai megvalósítás II.

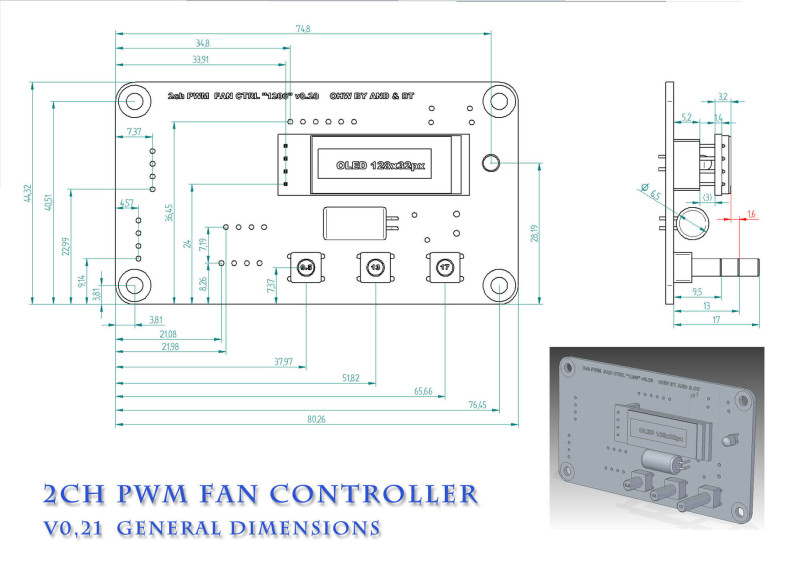

Mechanikai méretek
A 4db felfogató furat a panel sarkain: D3.3 mm
Ahogy a skiccen is látszik, az OLED-ről valószínűleg le kell vegyük a tüskesor műanyag részét ha a 13mm magas tactile és az 5.2mm magas hüvelysor mellett döntünk, kb. 1.6 mm előlapvadtagság mellett. Az OLED-en forrszemeknél a tüskéket kicsit pákával megmelegítve elég hamar el fogja engedni a plasztikot. Alacsonyabb tactile-nál kénytelenek leszünk fixen beforrasztani a kijelzőt. Bár elvileg precidip-ből asszem létezik alacsonyabb hüvelysor is, de az ára összemérhető display-jel.
Az előlapon a gombok kivágásai kb. D4 mm-esek legyenek; ha nyáklemezből gyártatjuk, maradjon "teleföld" mindkét felülete és a furatok fémezettek legyenek. Egy kis plexi ablakocska a kijelző előtt sokat tud dobni a megjelenésen és a komplett eszköz ESD-besorolását is javíthatja. Az ablakkivágásra persze ilyenkor ne kérjünk külön fémezést, mert többszörösére növeli a végösszeget.
Fix beépítés esetén még sok hely megspórolható, ha a hátlapi csatlakozók nem direktben kerülnek a helyükre, hanem "légkábellel megtoldva" mennek a betáp, a ventik ill. a hőmérők felé.
A MOV is fektethető a Bottom Layer-en, bár ekkor még több induktivitással találkozik majd a levezetendő túlfesz...
Összeszerelés, élesztés
A forrasztásról:
Kis-közepes méretű pákaheggyel és 310°C(+) körüli hőmérséklettel stabilan ültethetőek az alkatrészek. Folyasztószert mindenképp használjunk, sokkal gyorsabb és eredményesebb vele a munka, egyenletesebb a hőátadás, nem melegítjük túl sem a panelt, sem az alkatrészeket. Még a filléres "lötvasszer" is jobb, mint a semmi; csak a kínai hamisítványoktól óvakodjunk, mert senki nem tudja miféle méreg van benne épp az adott héten.
A processz közben többször, de a legvégén mindenképp, mossuk le alaposan IPA-val a maradványokat. Egyrészt a nem aktivált flux korrozív marad hosszú időn át, másrészt a párát és egyéb szennyeződéseket is jól gyűjti az idő haladtával. Ónból legutóbb pl. teljesen jó volt a kínai 0.35mm vastag ólmos típus is. 1206 méret még jól forrasztható 0.5mm-es ónnal is, de gyakorlat hiányában sok helyen majd bumszli lesz a szép, karcsú átmenet helyett. (Flux és némi ónszívó rézszövet segítségével ez orvosolható, ha zavaró). Kis gyakorlással, a SOIC és SOT23 tokok is könnyedén ültethetőek.
Élesztés:
Mielőtt a PIC-et, a TCN-eket és a a kijelzőt felraknánk, adjunk a PCB bemenetére 12V DC-t és mérjük meg minden egyes helyen a tápfeszeket. Ha ezek stimmelnek, akkor mehetnek az érzékenyebb alkatrészek is.
Ezután az égetőnek fel kell ismerni a uC-t. A kód beégetése után az eszköz üzemképes.
Első körben még ne módosítsuk a hex fájl "fejlécét", sokkal könnyebb egy esetleges forrasztási hibát, vagy rossz helyre ültetett elemet felderíteni, ha csak egy változót kell kezelnünk!
A hőmérő szenzorokat lehetőleg ne vigyük át másik eszközbe, maradjon az adott készülék házában. A felrögzítésükkor figyeljünk, hogy ne kerüljön más dologgal galvanikus kapcsolatba, a PIC és a kijelző nem biztos hogy hálával fogadja majd.
A 12VDC megtáplálás sorkapcsa nem a panel szélén van, hogy a vezetékezés miatt ne foglaljon el még nagyobb területet apró dobozban, vagy egy zsúfolt előlapon.
Aki saját nyákot tervezne, a beállításokban talál egy a kijelző orientációját meghatározó menüpontot is (180°-os fordítás).
A TCN75A-n alapuló hőmérő nyákok kivitelére több megoldás is létezik. Lehet akár egészen apró MSOP tokkal, de ennek a beforrasztása nem entry level kihívás; igaz, PhD sem kell hozzá. Viszont a gyakorlat alapján célszerű a szenzor nyákját a lehető legkisebbre tervezni. A két paraméter szöges ellentétben áll egymással. A kecske/káposzta dillemát talán mégis az SO8 tok oldja fel a legkönnyebben, ahol a címbeállítás nem 1206-os rezisztorokkal történik, hanem "óngubacs-rövidzárral". Ezt mondjátok meg ti és a szerint lesz megtervezve. (Meg hogy a felfogató furatnak M2 vagy M3 a jobb? Legyen-e rajta fizikai csatlakozó, vagy inkább a 4 vezeték direktben forrasztódik majd a nyákra, bevállaljátok-e a 100n hidegítőket 0603 méretben, stb...?)
A hőmérés persze megvalósítható lett volna más módon is, pl. NTC-vel, de ezek szórása akkora, hogy mindenképp kalibrációt igényelne; továbbá még legalább két ADC-portot a uC-n, az ehhez tartozó passzív elemekkel együtt.
Egyebek
Ha valakinek hekkelhetnéke támad és mást is táplálna a kis feszstabokról, akkor azok melegedését, illetve az elégséges bemenő feszültségeket mindenképp ellenőrizze, ha kell az RE értékét csökkentse! Végszükség esetén a VReg elemekre kis extra rézlemezke is rápatkolható, hogy a "nyaloszkópos mérések ne sisteregjenek". :)

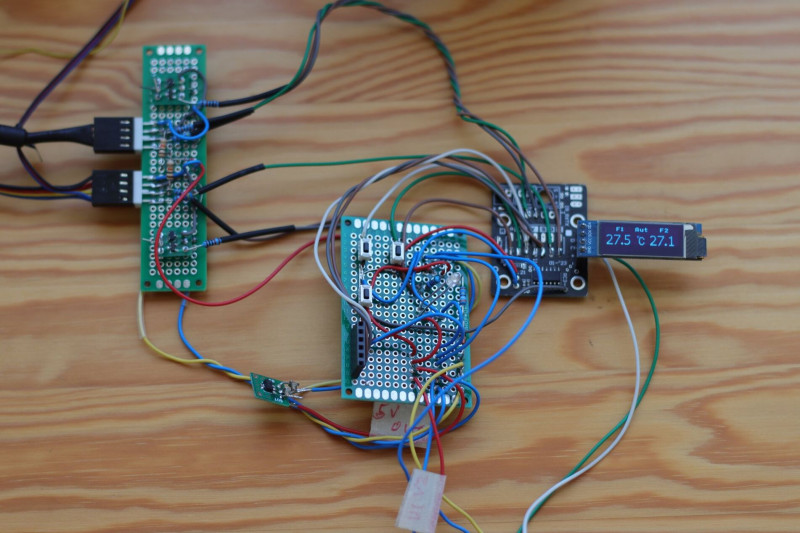

A "fejlesztőpéldány" pőre valósága; az eklektika és a murális esszencia szuboptimális fúziója (by G.J.). Épp nem volt nálam breadboard...
A kapcsolás, kifejezetten ebben a formájában, jelenleg még csak deszkamodellként funkcionál a kód fejlesztéséhez.
Azonban a fontos részegységek, úgymint a kimeneti fokozat, a hőmérés és természetesen maga a szabályzás is kifejezetten jól teljesít a nagyobb, 5-csatornás nehéztüzérségnél. Mondjuk nem egy kategória a kettő, hiszen az saját 320x240-es touch-os kijelzővel, PC-s kapcsolattal, 8-csatornás hőméréssel, GPIO-kkal, infrás távirányítóval, memóriával, emelt kimeneti teljesítménnyel, stb. lett ellátva.

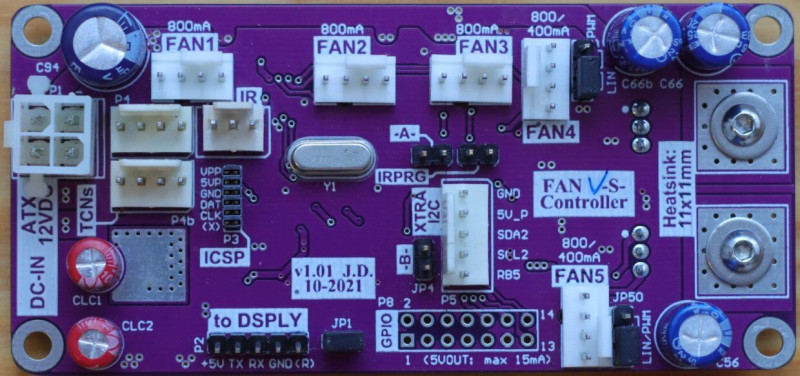

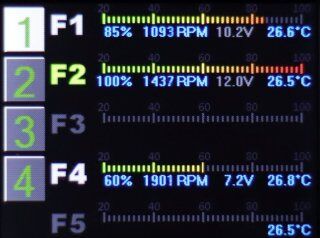

5-csatornás Fan Controller, Display & HW
Alkatrészlista
A BOM:
(minden, külön nem definiált elem 1206-os méretű)
SYS 5VDC:
VR1 UA78L5ACPK 5V fesz. stab. .89-12-84 SOT89
C1 22nF 50V X7R MLCC .82-14-50
C2 1uF 25V X7R MLCC .82-08-21
C3 (ua., mint C2)
D10 SMBJ12A "12V" TVS Dióda .96-00-32 DO214AA (SMB)
RE 68R 0W4 (1%) Rezisztor .02-07-71 MF0204
D1 1N4148 Si Dióda .16-04-98 DO-35
Cin 33uF 25V Elkó .12-01-31 D5.5x11mm RM: 2.0mm
MV1 V22ZA1P Varisztor, "12V" .60-00-28 p: 5mm
DCIN TL103V-02P Sorkapocs, 2p .43-22-53 p: 3.81mm
//Az MV1 lehet fizikailag eggyel kisebb típus is, de Lomexben most csak a disc: 7 mm átmérőből volt a kívánt fesz.értékkel raktáron (Lomex D9mm-nek hívja a külső átmérő alapján).
Az RE ellenállásnak is bőven jó az 5%-os. Az értékválasztásnál figyeljünk, hogy min. 8V legyen a VReg bemenetén.
HMI:
SW1 Tactile FSM8JH 1 .45-05-40 Tyco, 6x6mm, FSMxJ 13mm
SW2 (ua., mint SW1)
SW3 (ua., mint SW1)
RS1 10k 5% Rezisztor .81-10-99 !0805
RS2 47k 5% Rezisztor .81-34-78 !0805
RS3 (ua mint RS1)
RS4 (nc/ua., mint RS1)
R21 0R Rezisztor .81-10-03
C22 (ua., mint C1)
--- 4p h: 5.2mm, p:2.54 .43-07-19 hüvelysor OLED-hez
D21 LED Fehér, 3mm .34-06-44 bármi 150mcd felett
R22 1k 5% Rezisztor .81-11-47 lehet magasabb érték is
OLED SSD1306 128x32px .ebay... a "kék" picit szebb, mint a "fehér"
//Az SW1/2/3 tactile-ok, a 13mm-es magasságukkal kb. 0.2mm-nyit "látnak ki" egy 1.6mm vastag előlap mögül, ha az OLED-et fogadó hüvelysor 5.2mm-es, low-profile tipus [43-07-19] és nem a standard 8.5mm magas fajta [43-30-32], illetve az OLED tüskesoron is rajta marad a műanyag.
Az R21 0-100R közt bármi lehet...
Más, gyakori tactile magasságok az FSMxJ sorozatban: 9.5mm: .45-05-39; 17mm: .45-05-41.
TempSense:
VR2 L78L33ABUTR 3V3 fesz.stab .89-25-23 SOT89
C60 (ua., mint C2)
R60 100R 5% Rezisztor .81-11-35
C70 (ua., mint C2)
C71 (ua., mint C2)
P2 NCT254-S22 4p csatlakozó .43-08-97 nyákba, egyenes
P2b (ua., mint P2)
--- P2(b) ellendarab 4p cs. lengő .43-09-08 ez 2x
--- crimp pin krimpelhető pin .43-23-13 8db "+gyakorló"
// Az R60 lehet magasabb érték is, csak az egyenként 600uA-t fogyasztó TCN7-öket táplálja.
A [43-23-13] krimpelhető pin-t lehet forrasztani is, csak előtte keskeny csőrös-fogóval a "nyakát" jól össze kell nyomogatni, különben nem lehet a házikójába tuszkolni.
PWM FAN Driver:
R40 10k 5% Rezisztor .81-11-59
R50 (ua., mint R40)
T40 BC817-25 NPN UNI .86-01-90 SOT23
T50 (ua., mint T40)
T41 SI2307CDS-T1-x P-ch, PWR, 90mR .86-03-40 SOT23, !!!Ugs
T51 (ua., mint T41)
R41 (ua., mint R40) .
R51 (ua., mint R40)
R42 (ua., mint R40)
R52 (ua., mint R40)
R43 1k 5% Rezisztor .81-11-47 .
R53 (ua., mint R43)
R44 4k7 5% Rezisztor .81-11-55
R54 (ua., mint R44)
C40 10nF 50V X7R MLCC .82-15-38
C50 (ua., mint C40)
P_F1 4p PWM konn. molex 47053-1000
P_F2 (ua., mint P_F1)
uC:
IC1 PIC16F18326-I/SL uC MIC33521 SO14
C20 (ua., mint C1)
C21 (ua., mint C2)
R30 2k 5% Rezisztor .81-17-93
ICSP 6p /p:2.54 hüvelysor .43-28-13 vagy ua., mint OLED-nél
Online PCB Ázsiából
A nyák rendeléséhez néhány alap-paraméter, kb. mindegyik gyártónál ezeket kell meghatározni, néha a nevezéktanban van némi eltérés:
(44.5 x 80.5mm, kétoldalas, furatgalvános PCB)
Base material: Fr4
Layers: 2
Dimensions: 100x100
(Itt sokszor a gerber feltöltése után a méretek automatikusan módosulnak.)
PCB qty: 5
Different design: 1
Delivery format: single pcb
PCB thickness: 1.6 mm
(Vékonyabbakon könnyeben pattanhatnak meg az SMD forrasztások vagy maga a kerámia szubsztrát.)
PCB color: green
(Tudom, nem egy vonzó szín, viszont nyomon követhető alatta a rajzolat és ált. ezzel "táncol" a legkevesebbet a pozíciója is.)
Silkscreen: white
Surface finnish: HASL (with lead /or lead free)
High spec option: 'Mark on PCB' alatt a 'remove mark'-ot válasszuk ki
(Különben a gyártó saját azonosítója is része lesz a pozíció szitának. Valahol ezért egy pici sarcot számolnak fel.)
Copper weigth: 1 oz(in)
(Ehhez teljesen felesleges a tetemes felár a vastagabb rézre, ill a határadatokkal is összeveszhet egy-egy helyen a rajzolat.)
Furat átmérő: 0.3 mm
(A terven 0.4 mm a legkisebb furat, de ilyen "legacy" paraméter már nem választható. Egyes gyártók már a 0.25mm-re sem kérnek felárat.)
track/space: 6/6 mil
(A legszűkösebb helyen sem mentünk 8/8mil alá, de inkább több az. Majdhogynem "pausz-csőtoll" durvaságú az egész, így bárhol gyártatható.)
A gyanúsan olcsó postázási opció sokszor gyanúsan lassú is, sőt, néha el is kallódik.
Mindenkinek sok sikert az építéshez!
Ha kérdésed van, tedd fel a fórumban, pls!
