Mivel még csak a csupasz váz van készen, és napról-napra változik egy kicsit, így csak pár képet osztok meg. De folyamatosan frissítem majd a blogot.
Miből építkezem: 15*15 mm-es alu zártszelvény, 15*15 mm-es alu L profil, valamint 2 és 5 mm-es sikó lemez, illetve némi plexi is felhasználásra kerül, de ez majd később jön. Illetve mivel festegetni nincs kedvem (Illetve műhelyem már nincs, kint pedig akkor még hideg volt) így karbon mintás fólia kerül majd mindenhova.
Mint írtam, a váz kész, nem ecsetelném lépésről-lépésre, mivel nem bonyolult dolog.
Amikhez igazodtam: vga magassága, táp szélessége, radiátorok hossza, valamint az alaplap hossza és szélessége. Ezek után következett a profilok méretre vágása, reszelése, egymáshoz való rögzítése.
Miután ezzel megvoltam, következett az alaplap behelyezése, rögzítőlyukak bejelölése, kifúrása, a . Aztán a vga rögzítésére szolgáló két hosszanti lyuk kialakítása. A táppal sok dolgom nem volt, mivel csont nélkül bement az előre tervezett helyére, mivel kellően szorosan fekszik, így nem vesződtem a csavarozással.
A radiátorok rögzítéséhez L profilt használtam, Miután megvolt az adott szög, méretre vágtam a 4 tartót, majd a lehulló darabokat az ellenkező oldalra rögzítve, felcsavaroztam a vázhoz. A rögzítéshez M3-as és M4-es csavarokat használtam.

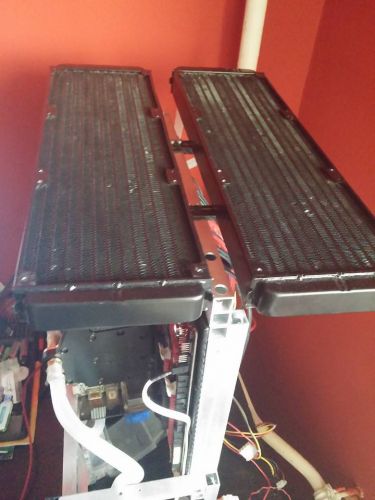

Az elképzelés jó (Talán a következőn megcsinálom) . Viszont több probléma is adódott vele, ezért felkerült a két radi a szerkezet tetejére.

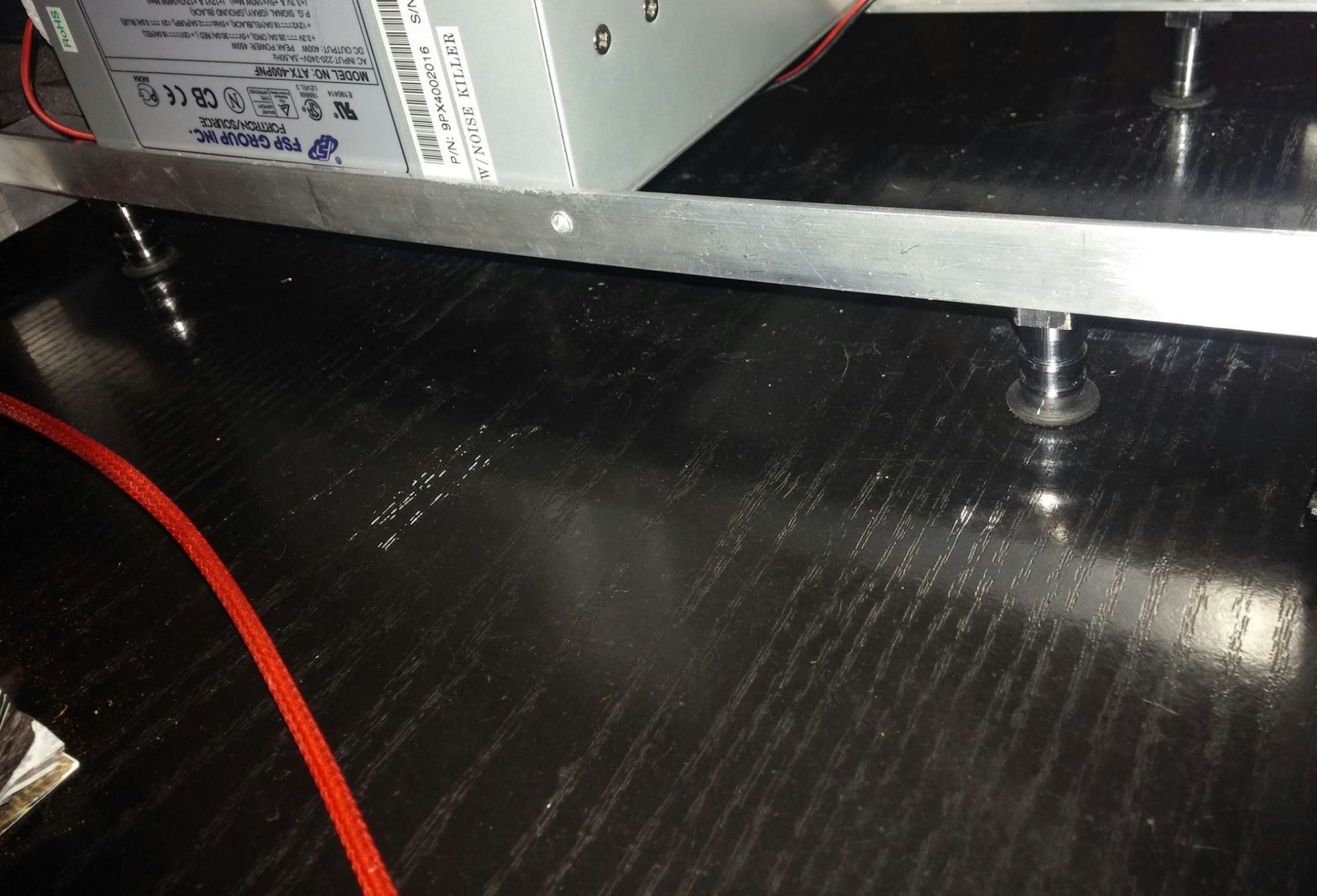

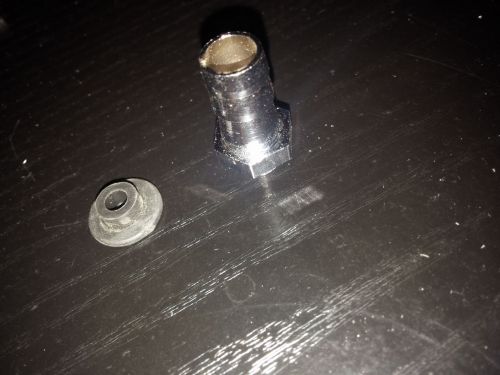

A lábakhoz régi vizes csatikat használtam fel, legalább nem a polcon porosodnak.

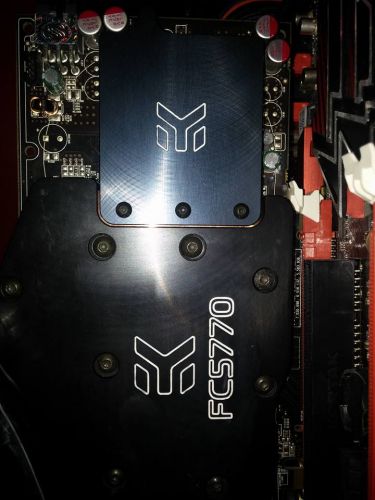

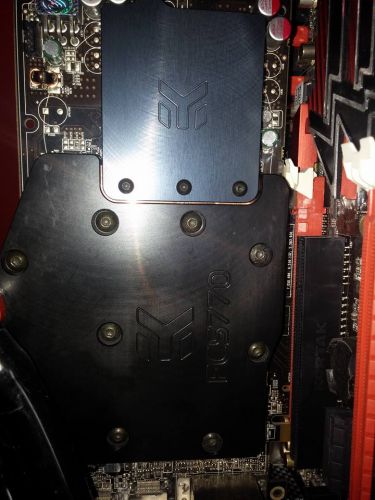

A VGA sem maradt mókolás nélkül.
A blokkot tekintve minimális a változás.
Előtte:
Utána:
Hirdetés

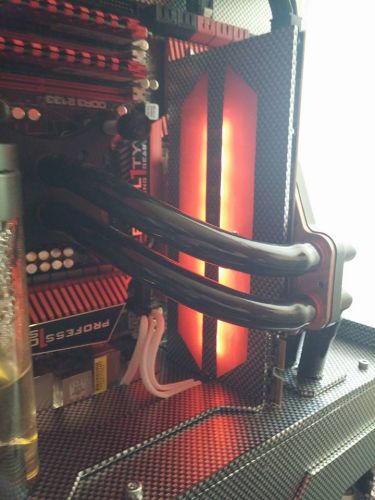

A hátlap kicsit macerásabb volt. Fogtam két 1,5mm-es plexit, adott méretre vágtam őket, majd az alsó lemez közepéből a led szalaggal megegyező hosszúságú és szélességű darabot kivágtam. A felső lemezt pirosra festettem a két darabot kétoldalas ragasztóval rögzítettem, led szalagot a helyére ragasztottam. A fóliát adott "minta" alapján kivágtam, majd felragasztottam.
Nappal:

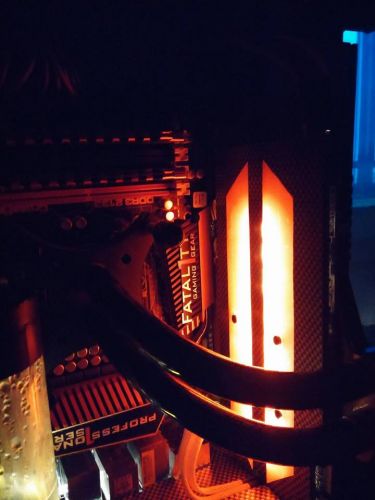

Sötétben:

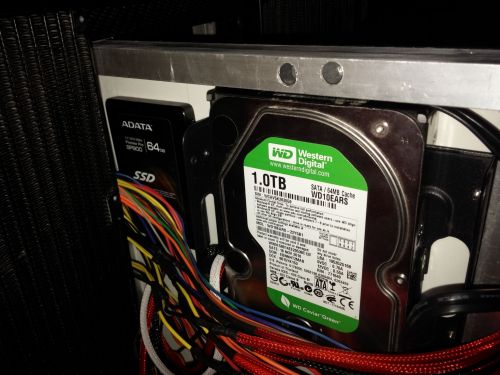

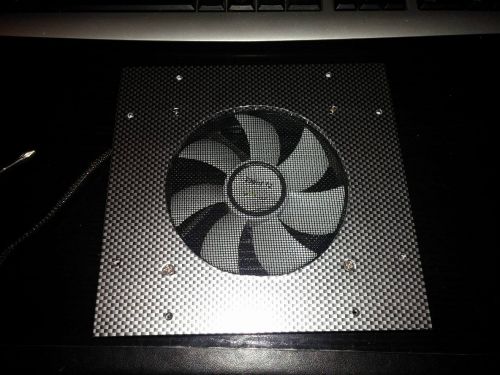

Mivel az alsó része a szerkezetnek zárt, így minimális légmozgásra szükség van a hdd és szivattyú miatt. Így 1 db 12cm-es légkavaró is bekerült a képbe illetve a gépbe.

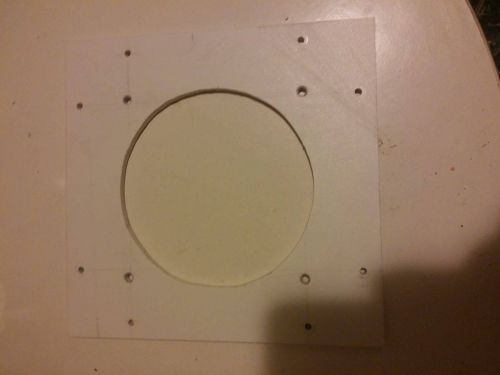

Lemez lemérve, kifúrva:

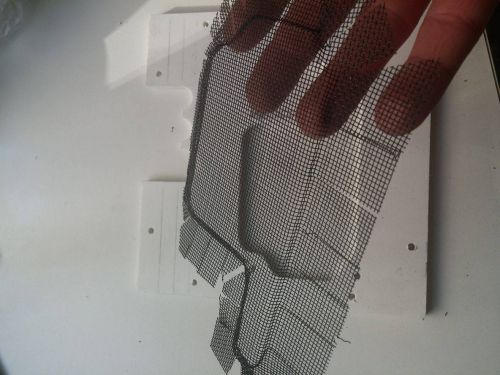

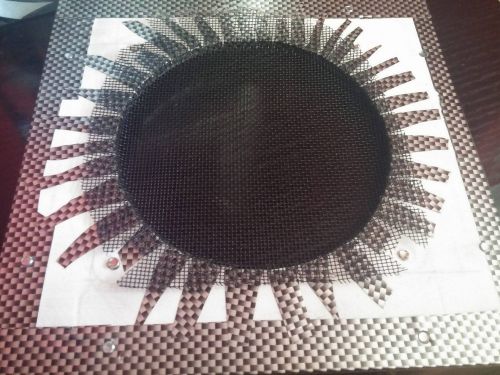

Mivel ráccsal jobban mutat így készítettem hozzá:
Elkészült:

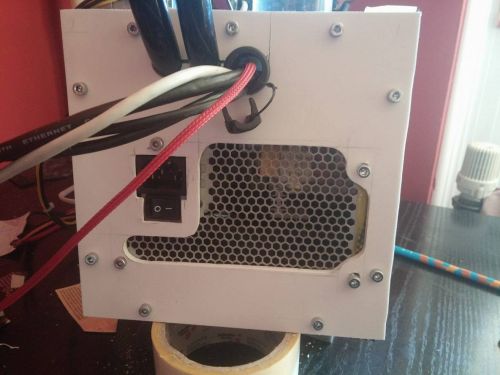

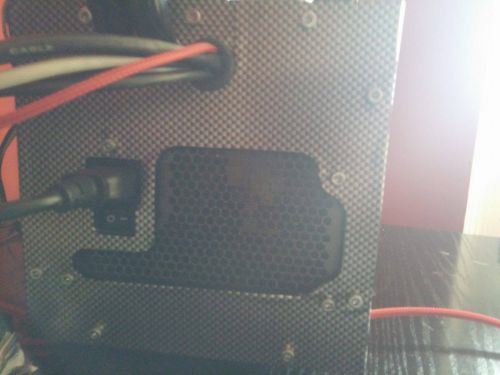

Következett a hátsó lemez, amit a vázhoz és a táphoz is rögzítettem:

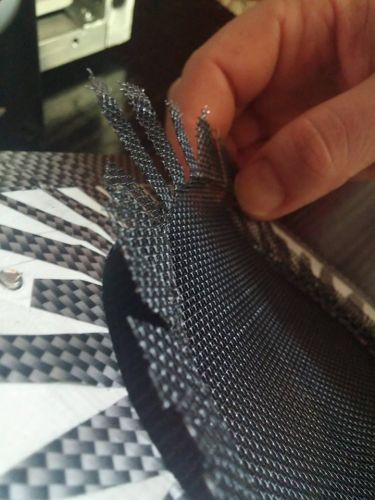

A folyamat azonos az előzővel, Természetesen ez is kapott rácsot, szépen behajtogatva.
Készen:

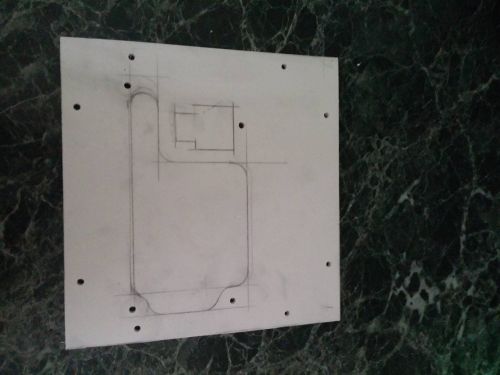

Az oldalsó lemez legyártása azonos, Ide nem rács, hanem egy kevéske megmaradt pirosra fújt plexi került. Itt kapott helyet még 1 db usb kivezetés valamint a vízhőfok mérője.
Pár kép (ahogy haladok előre, folyamatosan frissítem majd) :
Akkor:

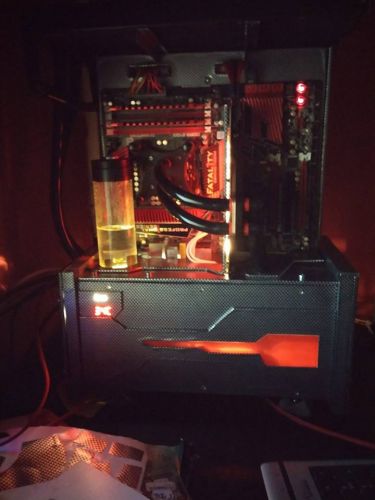

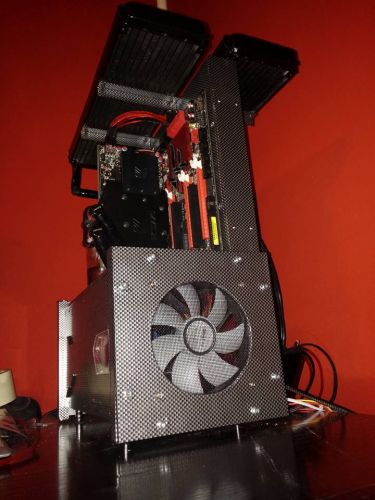

Most:
Update:

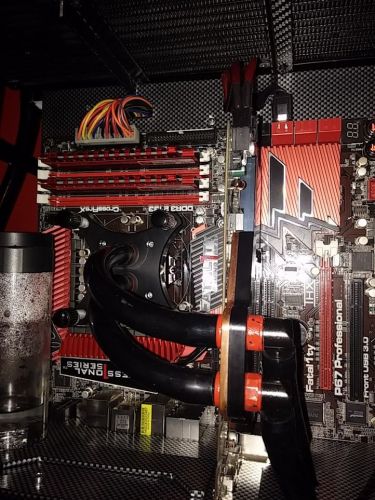

A végleges konfig:
AsRock Fatal1ty P67 Professional
Intel i5 3470
GSkill RipjawsX F3 2x 4gb
Sapphire 5770 1gb
Adata SP 900 60GB
WD Green 1tb
FSP 400 60APN
Vizes cuccok:
CPU: T56 V3
VGA: EK 5770 FC
Szivornya: Phobya DC400
2x360x30 radiátor
16/13-as csövekkel
Az elkészítéséhez szükséges idő kb 110-120 óra volt. (Bár jóval többnek tűnt)
A végleges neve is utal erre!
Folyt. köv.
