Egy 110 -> 220V átalakítás után olyan eszközt kerestem ami alacsonyabb feszültségről megy. A munkahelyemről hazahozott Videoton TV-játékra esett a választásom. Az elemtartója sajnos elég ramaty állapotban volt, de adapterről is üzemeltethető a szerkezet. Polaritásban és tápfeszültségben is megfelelt hozzá az Enterprise adaptere.
Sajnos nem volt szerencsém. Hangot adott, de furcsán viselkedett, zizgett a gép. Gyorsan ki is kapcsoltam. Műszerrel a kézben ismét bekapcsoltam egy pillanatra, de rögtön ismét ki amikor azt láttam, hogy a fő IC 9V-nál nagyobb tápfeszültséget kap. Ez nagyon nem egészséges, a megengedettnél nagyobb feszültség gyorsan kinyírhatja és elég nehezen pótolható.
A stabilizátor rész elég egyszerű, egy Zener diódás áteresztő tranzisztoros megoldásról van szó. Eredetileg BC108B-vel készült és 6.6V-os kimeneti feszültséget ad. Ahhoz a pár 10mA-hez ami a játéknak kell tökéletes megoldás. Nem gondolom, hogy érdemes lenne átalakítani.
A gyári tranyót valaki lecserélte. Gondolom vagy fordított polaritással próbálták üzemeltetni, vagy csak egyszerűen tönkrement az évek alatt. Már elsőre kicsit furcsálltam a cserét. Az rendben van, hogy mással helyettesítették, mert én is egy BC182B-t szedtem elő a dobozból, valami más zavart.

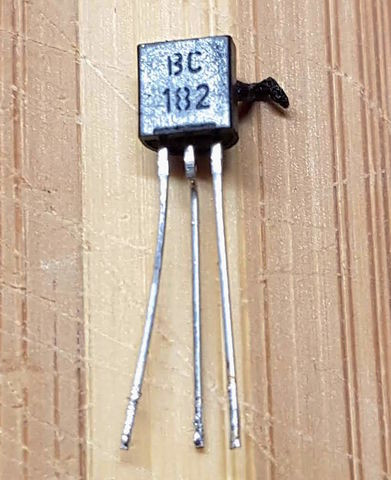

Kiforrasztottam a tranzisztort és megnéztem közelebbről. Azon nem lepődtem meg, hogy szintén BC182-est találtam. Azon viszont igen, hogy milyen szépen megolvadt. Bekapcsolás előtt meg akartam találni, hogy mi okozta a hibát.

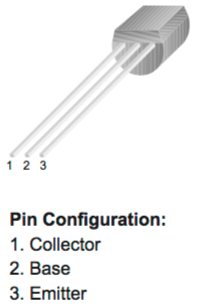

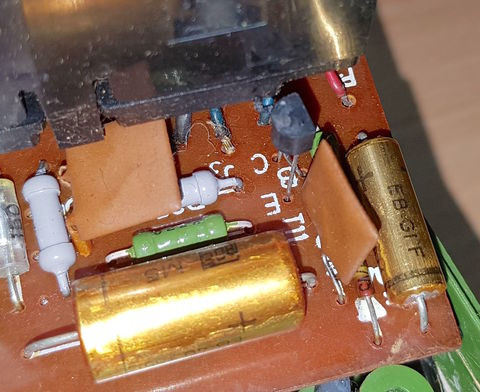

Gyorsan megmértem a Zenert, leforrasztottam a modultátort és a maradék két tranzisztort is megvizsgáltam. Egyikkel sem volt gond. Aztán amikor beforrasztottam az új tranyót megértettem, hogy mi volt furcsa az elején. A BC182 pont fordítva volt beépítve.
Bekapcsolás után a gép elkezdett adogatni. Szépen lehetett hallani ahogy a gép adogat. A modulátor bemenetét egy leválasztó fokozattal TV-re kötöttem. A jel nem volt megfelelő szintű, instabil és sötét képet kaptam, de az már biztos, hogy életre kelt a gép. A következő lépésem az lesz, hogy egy rendes illesztő fokozatot építek, hogy legyen kompozit videó kimenete is a gépnek.
Szeretek barkácsolni, meg szeretem megmenteni a régi portékákat amik számomra kedvesek, de sajnos a tanulásra szánt időm véges, így megrekedtem egy szinten. Néha nem is tudom régebben hogy az istenbe csináltam meg annyi dolgot, aminek most neki sem mernék állni.
