Bevezetés
A cikk megírásában sok dolog is szerepet játszott. Mikor az első ilyen Cooler Master Storm Scout házat megláttam teljesen elvarázsolt. Sokan a középső majré vas miatt "csúnya" kategóriába helyezik, pedig egy nagyon jó, könnyen szerelhető, és tágas ház a saját kategóriájában.
Eredeti állapotában az oldalsó ventiket leszámítva így piroslik.
A ház gyári kialakítása hagy némi kívánni valót maga után, és ez elsősorban a szellőzés. A gyári ventik LED-jei ki/be kapcsolhatóak, ami igen tetszetős, de a fordulatszám BIOS-ból nem szabályozható, így elég kiterjedt szélzaj áramlik ki belőle.
Gyors ötlettől vezérelve kikaptam a gyári hűtőket, és szintén a gyártótól beszereztem 4 db Cooler Master R4-BCBR-12FB-R1 típusú 12 cm kék LED-es ventilátort.
Ezek végre szabályozhatóak voltak, és szépen a BIOS beállítása után tették is a dolgukat. Csak hogy nem volt megfelelő az összkép.
A kisördög még mindig munkálkodott bennem, hogy ez még akkor sem tökéletes, szép, és kék, és harmonikus, mert a többi alkatrész is szépen kéklik a gépben. De mi van a LED-ek ki/be kapcsolhatóságával? Idehaza nem nagyon találtam olyan változatot ami ki/be kapcsolható, így egy kis elektronikai és barkácsolási vénával megáldva neki láttam a megvalósításnak.
A tápom egy Chieftec CFT-560-A12C, melyben szintén kék ventilátor kapott helyet, az előző tulaja kivette belőle a LED-eket, és használat közben eléggé felhangosodott, így ő is cserére szorult.
Az alapok
Jött a jó régi fizikai ismeret, hogy legyen a LED feszültsége egyenletes, és fényereje kielégítő?
Gyorsan utána olvastam, és a ventilátor LED-jeinek paraméterei már rendelkezésre is álltak, 3mm nagy fényerejű, víztiszta kék LED-ek, 3,3V nyitó feszültséggel, és 20mA árammal.
Na igen, de a gyári LED vezérlő 5V-os, ami nem biztos, hogy megfelelő lenne, ezért ezt átállítottam (alakítottam) 12V-os használatra, és a számításokat is ez alapján végeztem el.
A ventilátorban 4 db LED foglal helyet, mely gyárilag a motorvezérlő elektronikájától kapta a szuflát. "Mivel nem akartam kockáztatni az egy kiég, akkor a többi nem világít elvvel", így párhuzamba kapcsoltam őket.
A feszültség mindegyik LED-re egyformán esik, csak az áramuk adódik össze. Gyors számítás. 8,7V feszültség esik az egyes ledekre, és összesen 80mA áramfelvétellel párosul.
Aki jobban bízik a szakmai oldalakban mint magában látogassa meg a BSS elektronika oldalát, van itt egy nagyon jó LED előtét ellenállás számító alkalmazás.
R= U/I.
Ebben az esetben 12V-3,3V = tehát ~8,7V esik az ellenállásokon.
R= 8,7V/0,08A ~ 108,75 Ohm. Mivel ilyen értékű szabvány ellenállás nincs, én találtam 150 Ohm 0,25W ellenállást, így ez megfelel erre a feladatra. De ezzel a fényerő gyengül egy aprót, mert kevesebb áram jut az egyes LED-ekre.
Pontosan 8,7V/150 Ohm = 58 mA / 4 db = 14,5 mA, ami nagyon is megfelelő, mert növekszik az élettartama a gyári adatokhoz viszonyítva.
Elszaladtam egy elektronikai boltba, és 4 db 150 Ohm 0,25W ellenállást be is szereztem.
A következő dilemma akkor kezdődött, mikor a megvalósítási fázisba kerültem. Hogy a megoldás ne gányolással érjen véget, ezért meg kellett oldanom, hogy a négy LED külön "lábon keresztül" kapjon feszültséget. Volt otthon 4 db Y ventilátor csatlakozó elosztóm, amit a Coolink Swif2 hűtőimhez mellékeltek. Ezek gyárilag 4 pines dugóval rendelkeznek, de a ventilátor vezérléséhez elég 3 pin, így az elosztó 4 pines dugóját lebontottam, és helyére az új hűtő 3 pines dugója került.
Az így felszabadult 4. pint felhasználhattam a LED-ek meghajtására szolgáló 12V eljuttatására.
No igen ám, de a ház LED vezérlő gyári csatlakozói 2 pinesek :( Sebaj, van nékem itthon 3 pines csatlakozóm, hát gyorsan kicseréltem a 2 pinest 3 pinesre, és már közelebb is kerültem újból a megoldáshoz.
Már volt egy olyan elosztóm, aminek 2 db 4 pines csatlakozója volt, és egyelőre egy darab 3 pines dugó a ventilátor vezérlésére. De hol van Wally? Gyorsan keresgéltem egy kicsit, és cserélgettem a kábeleket ide-oda, és lett egy ilyen elosztóm, mint ami a képen is van. 2 db 4 pines csatlakozóval, és 2 db 3 pines dugóval. Csináltam gyorsan még egy ilyen elosztót, így a 4 db ventilátort tudom vezérelni is, és a ventilátorok LED-jeit elméletben ki/be kapcsolni.
Jöjjön a gyakorlati megvalósítás
Akkor jöjjön egy kis gyakorlat.
Nézzük mi is kell a feladat elvégzéséhez.
- 4 db ventilátor,
- 4 db 150 Ohm ellenállás,
- egy kis ón,
- ónszippantó, v. ónharisnya (nem feltétlen szükséges, de jó ha van),
- forrasztó páka (legalább Weller)
- multiméter,
- egy vastagabb tű,
- csípőfogó,
- csipesz,
- lapos fogó,
- egy kisebb műszerész csavarhúzó,
- tapétavágó,
- szigetelő szalag,
- némi kézügyesség,
- egy kis elektronikai- és barkács hajlam,
- nem utolsó sorban egy fix 12V-os táp a teszteléshez,
- némi fiókban meghúzódó csatlakozó, és dugó.
Aki nem rendelkezik kellő kézügyességgel, esetleg a szükséges szerszámokkal, az kérjen segítséget ismerősétől, mert az oda nem figyelés, és kellő körültekintés nélkül súlyos elektronikai problémák adódhatnak, amik nem csak a ventilátorban tehetnek kárt!

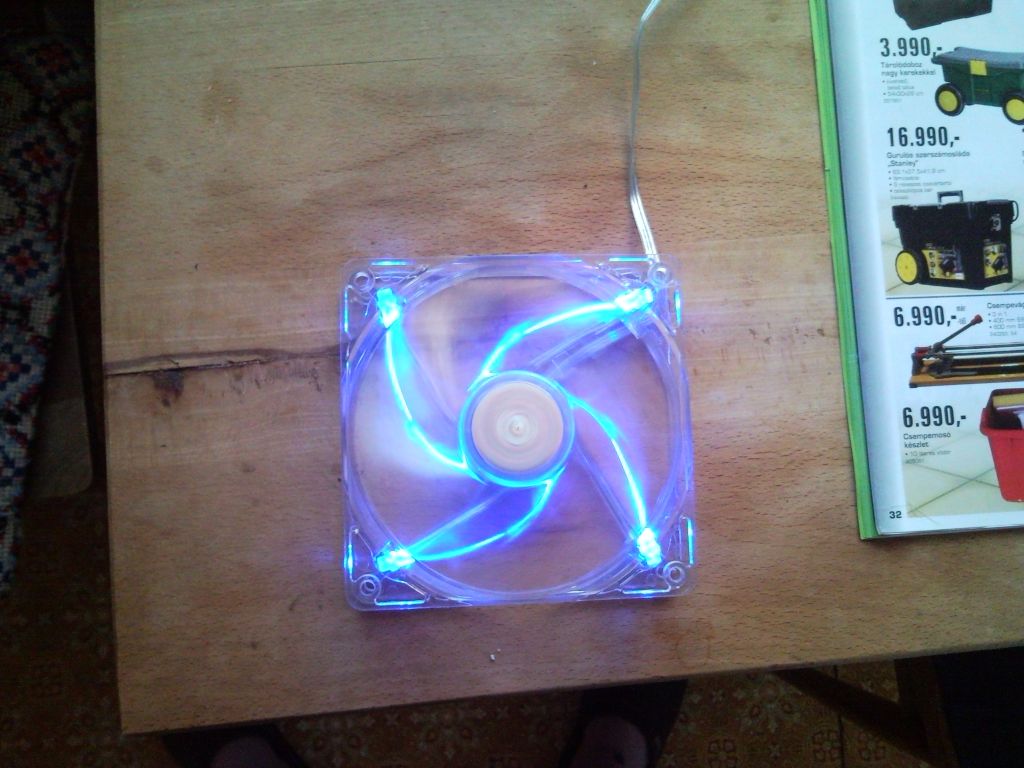

Nézzük az alapállapotot.
Az első feladat a ventilátor szétszedése volt. Ehhez nem szükséges nagy tehetség. Matrica levétele, a porvédő gumi kivétele, ventilátor tengelyt rögzítő gyűrű levétele, és már ki is lehet venni a lapátokat tengellyel együtt.

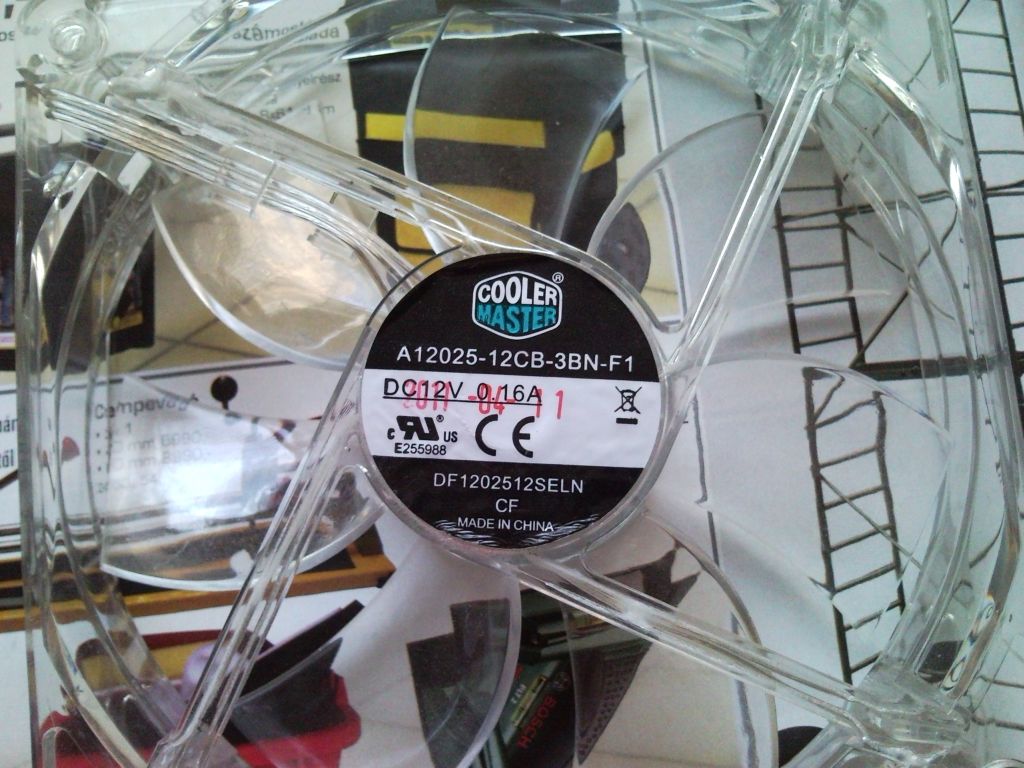

Matrica

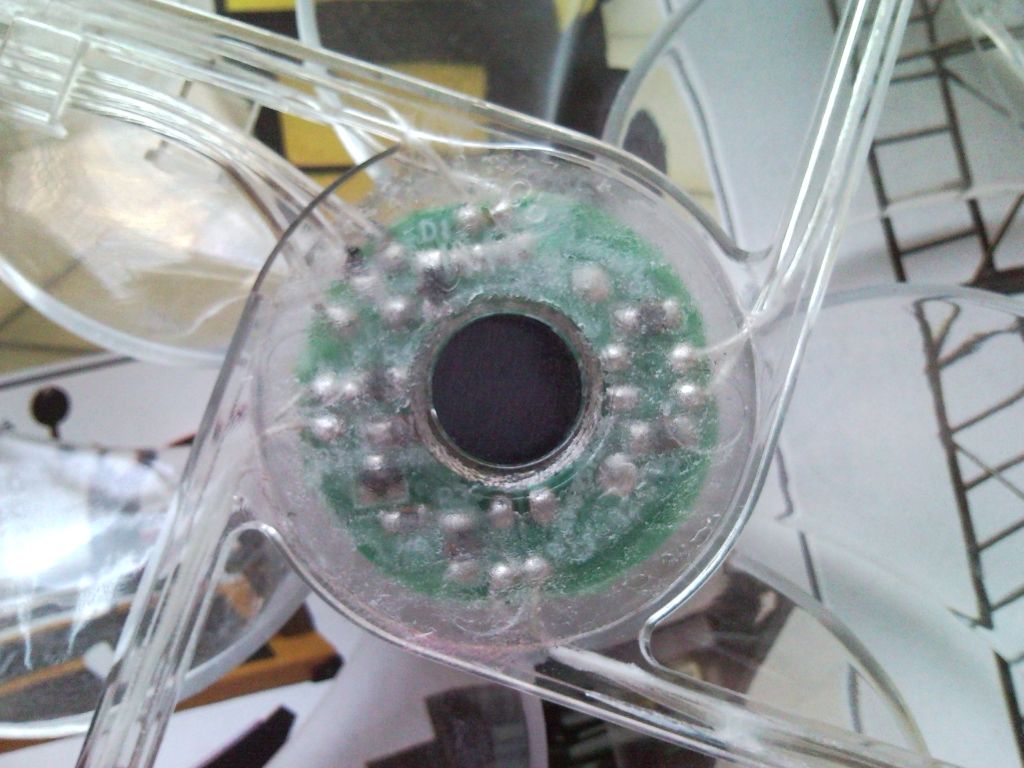

Porvédőgumi

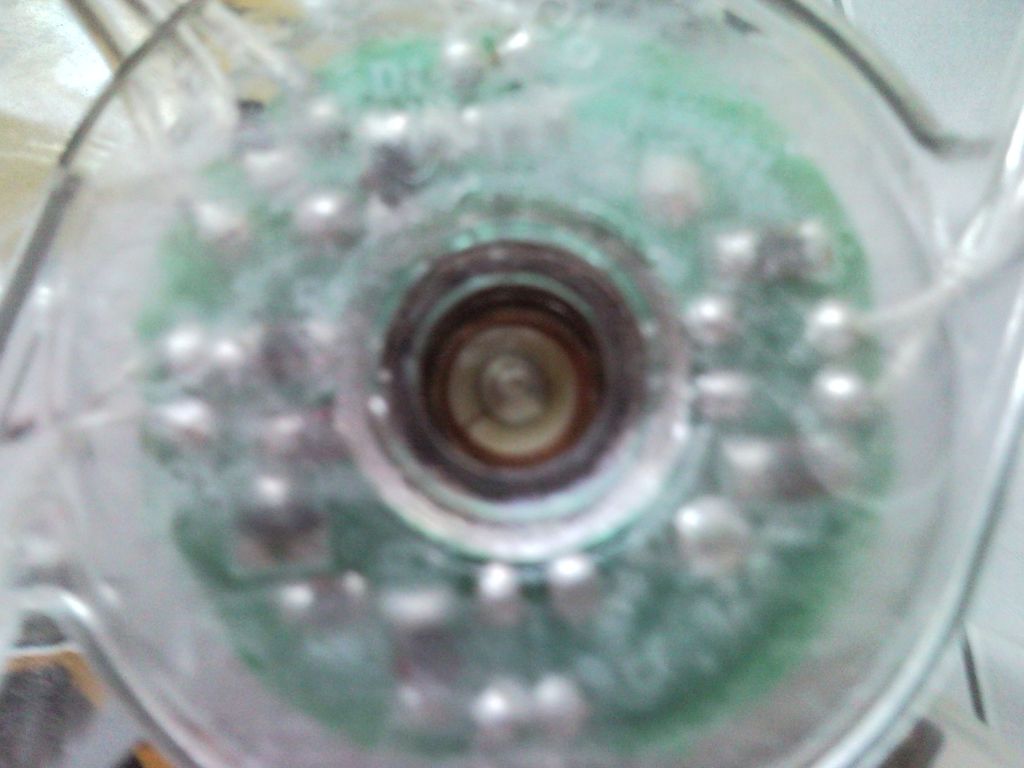

Szorítógyűrű

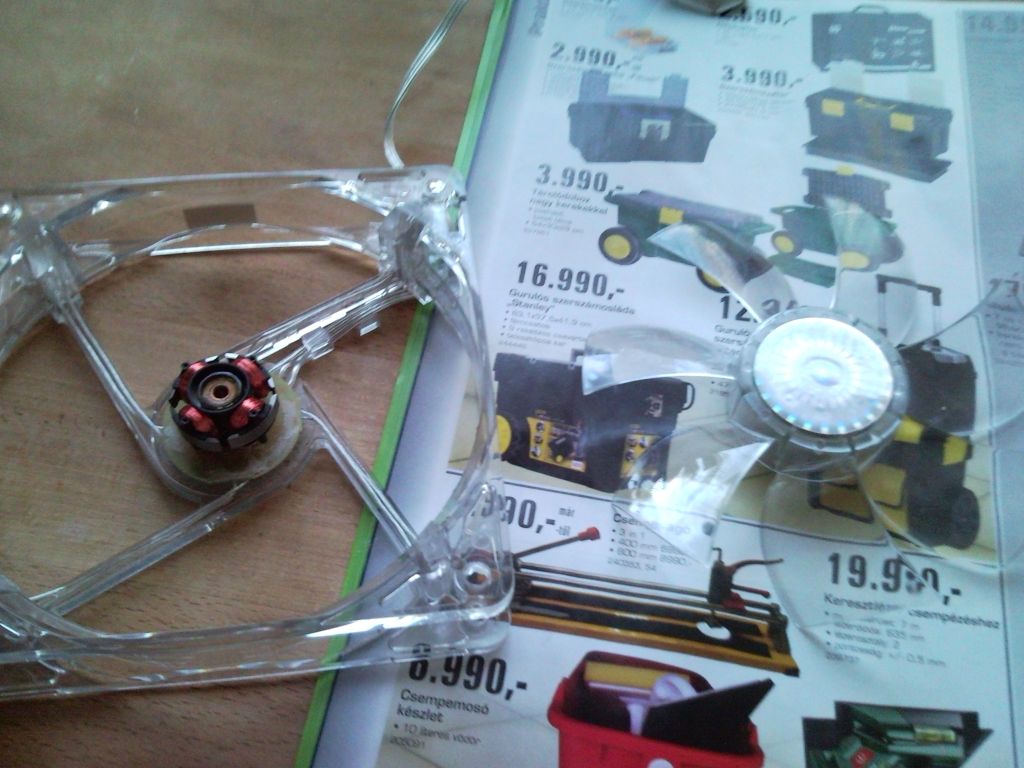

Munkálatok előtt
Szemügyre kell venni a lapátok alatt megbújó elektronikát, mely vezérli a motort, és a LED-eket. Az én esetemben a LED feszültséget, és áramot szabályzó ellenállásai a motor elektronikáján helyezkedtek el. Szét gányolni nem akartam, így a + csatlakozásokat levágtam a vezérlőről, így 4 földponttal ellátott vezérlés nélküli LED diódát kaptam.
Itt ismételten ki kell hangsúlyoznom.
Nem kevés odafigyelés szükséges, ha a + vezetéket felcseréled a földdel az esetlegesen károsíthatja a motor elektronikáját annak ellenére, hogy "világító" diódáról beszélünk, ami polaritás védett.
Szóval van 4 db lógó vezetékünk, amit össze kell kötnünk, hogy párhuzamban legyenek. Ezért is fontos, hogy csak a + szál legyen lekötve, mert ha felcserélünk egy szálat akkor zárlat kerülhet a hurokba.
Itt újabb dilemma, merre menjenek a vezetékek, hogy ne érjenek a lapátokba. Az első megoldás kicsit gányra sikeredett, természetesen nem láthatólag, de ott beleért a lapátba egy vezeték, így azt a megoldást nem részletezem.
Maradjunk a beváltnál. A ventilátor keretének alján van egy 3-5 mm széles perem, amire rá lehet fektetni a vezetéket, így majdhogy nem láthatatlanná lehet tenni.
Forrasztás
Első lépés, hogy az egyes oldalakon párban összeforrasztottam a LED-ekről lejövő vezetéket.
Ezekre egy továbbító vezetéket kötöttem, és az Ón száradása után meleg ragasztóval a keret falához rögzítettem. Ezzel leszigeteltem a forrasztást, és megszüntettem a levegőben lógást is, így nincs a levegő/lapátok útjában sem.

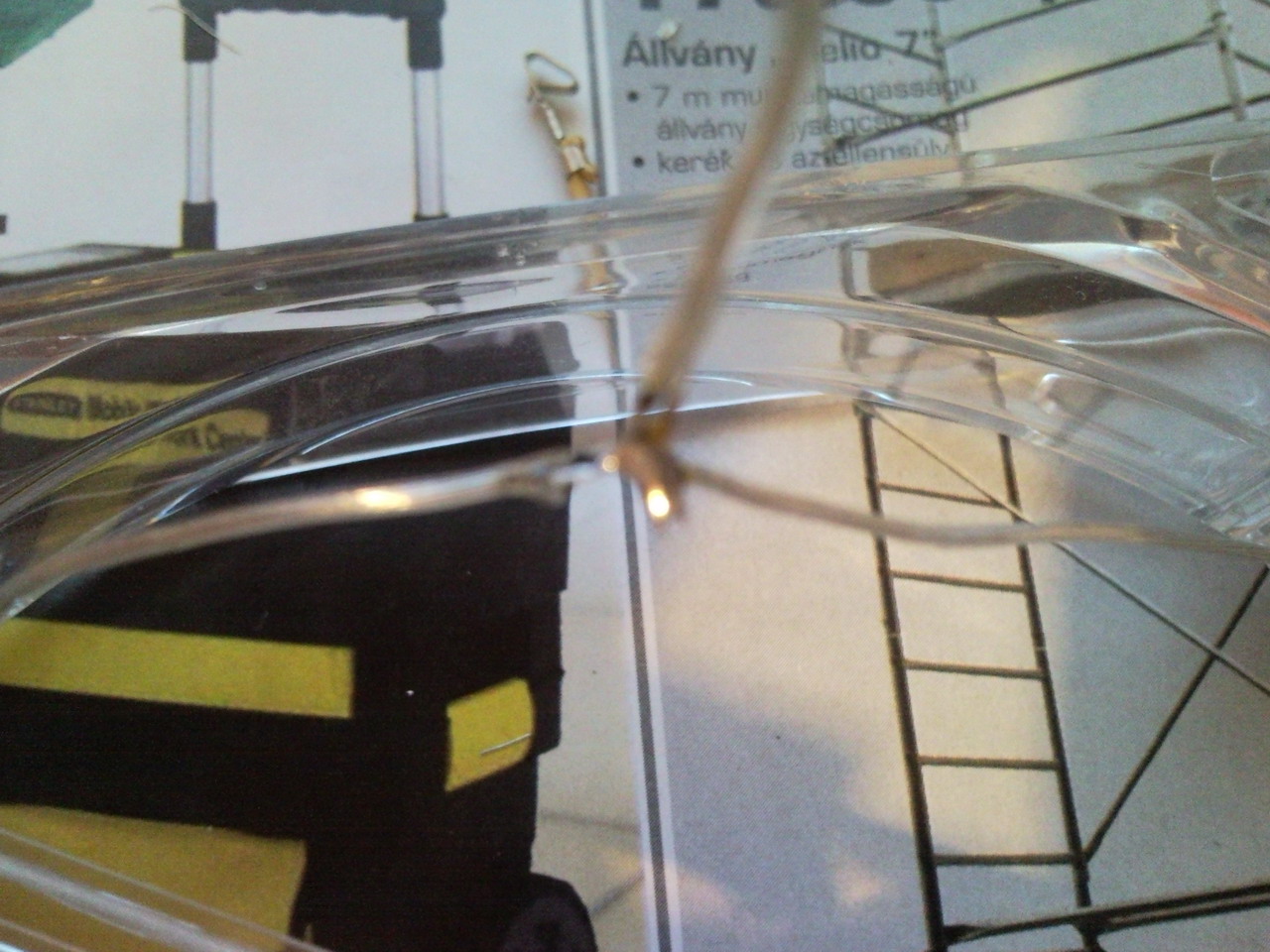

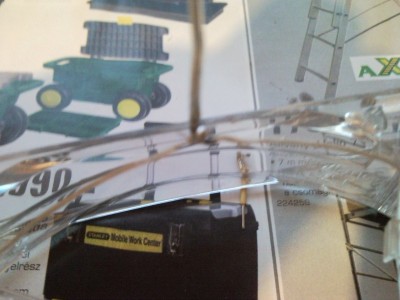

Forrasztott vezetékek

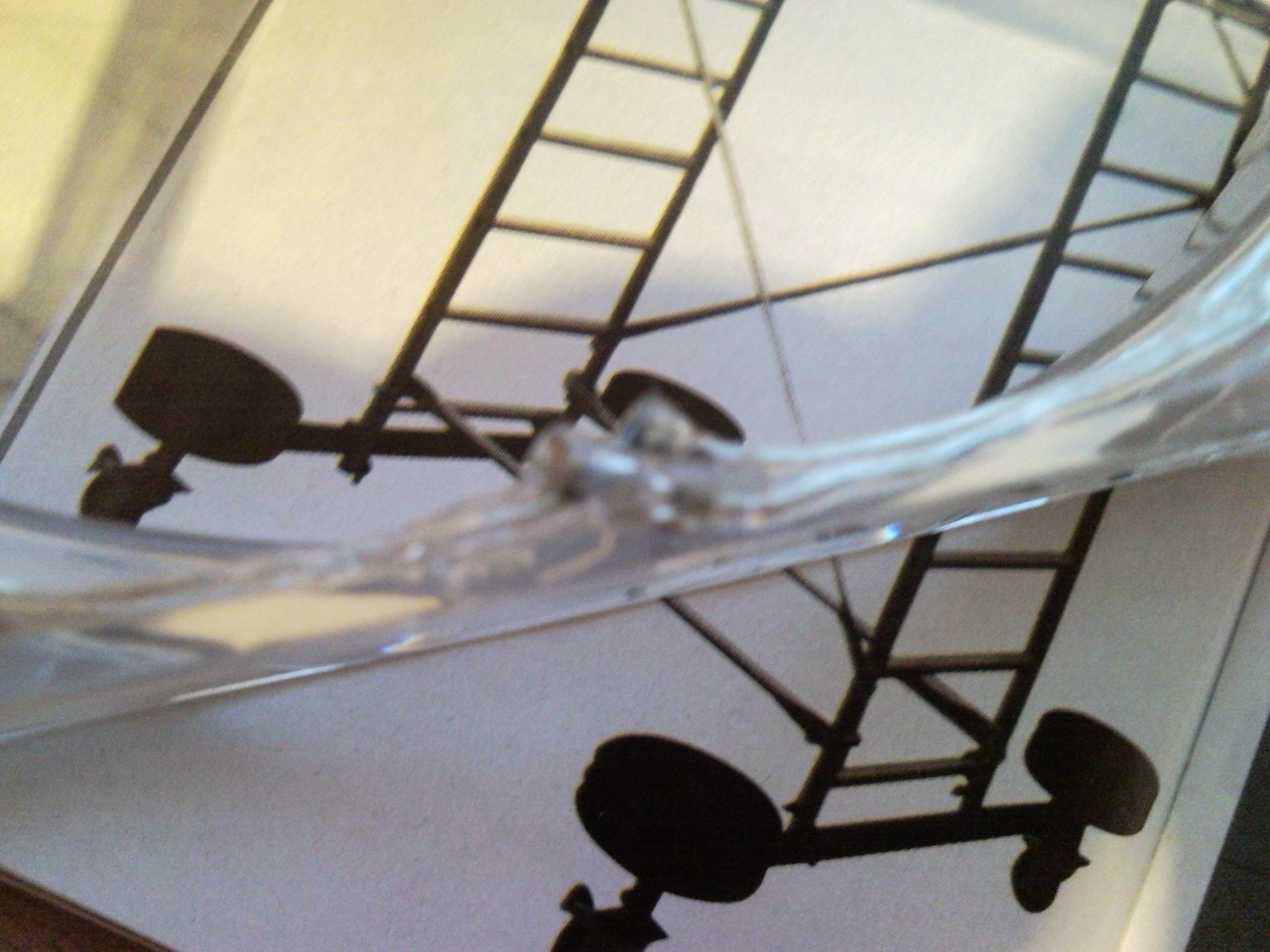

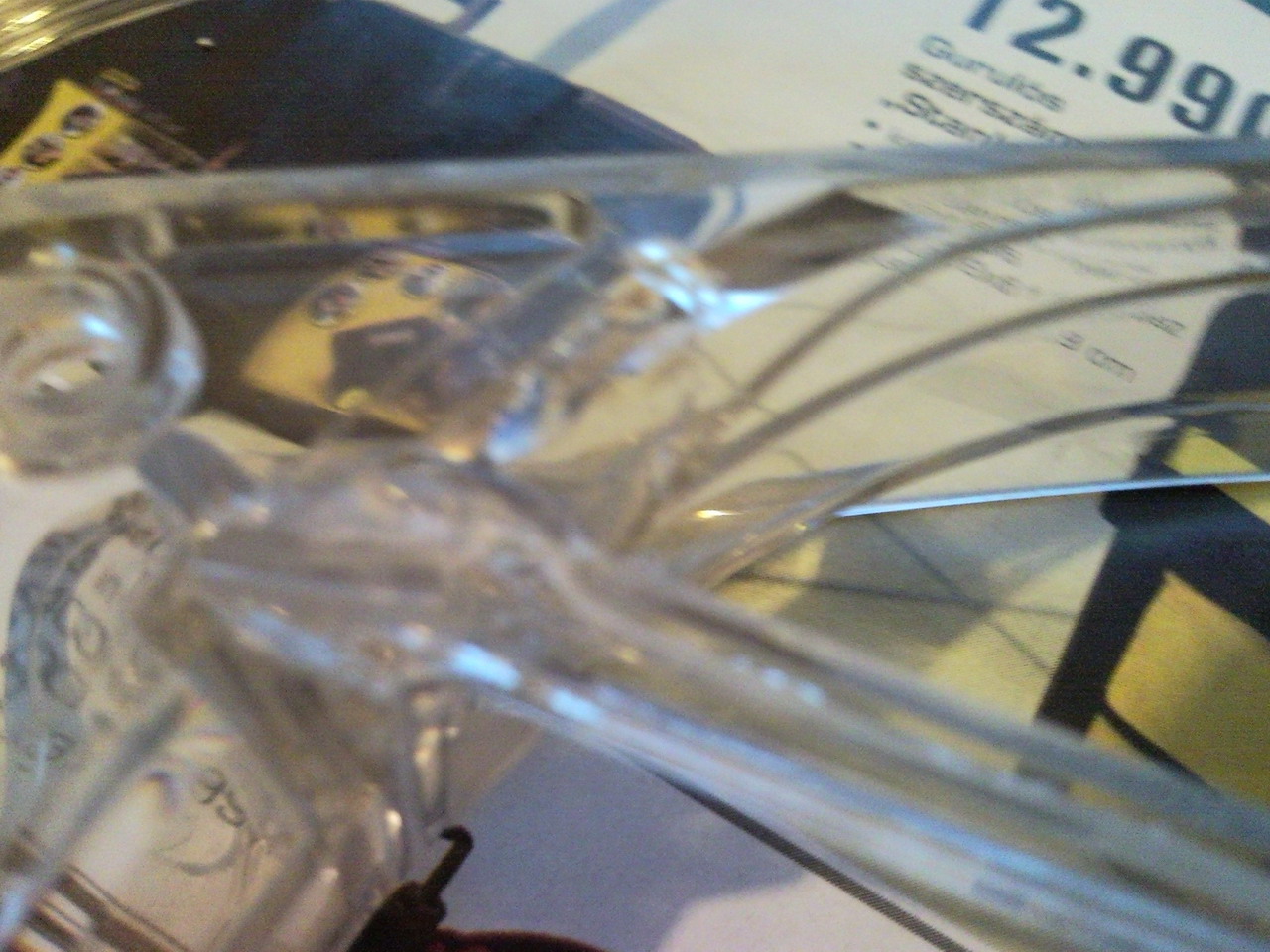

Leszigetelt vezetékek
A páros vezetékeket elvezettem a ventilátor eredeti kábel bevezetőjéig, és egy hosszabb vezetékkel kötöttem össze, ami már elért a 4 pines dugóig.
Az ellenállás bekötése
Most már van egy vezérelhető LED párom, már csak a feszültség, és áramkorlát kell. No de hova? Hát döntésem az lett, hogy a 4 pines dugó közelébe. A 4. csatlakozót méretre vágtam, ehhez forrasztottam az ellenállást, és az ellenállás másik felére a hosszú vezetéket, ami elért a LED vezetékig. Gyorsan összeforraszt, és kész. De ha már modding adjuk meg a módját, és gyorsan le is harisnyáztam a vezetékeket, ha már fekete a ház, akkor ne látszódjanak benne a kábelek. Később le is zsugorcsövezem, hogy tartósabb legyen, de addig megfelel egy kis szigetelő szalag is :D
Előtét ellenállás
Csatlakozó
Tesztelés
Kész is a ventilátor, no de működik is? Aki biztos magában kipróbálhatja a gépben, de én előre látó voltam. A munkafolyamat alatt többször ellenőriztem, hogy mindent megfelelő helyre kötök, és nincs zárlat. Erre egy külső HDD-t és ODD-t kezelő eszköz sztenderd IDE stabil 12V tápcsatlakozóját használtam.
Mikor megvolt a LED rákötés azt külön a ventilátortól függetlenül próbáltam, hogy még véletlenül se kerüljön porszem a gépezetbe. Akinek van digitális multimétere használhatja, hogy még nagyobb biztonságban legyen, hogy a feszültségek a megfelelő helyeken vannak, és nem fordítva.

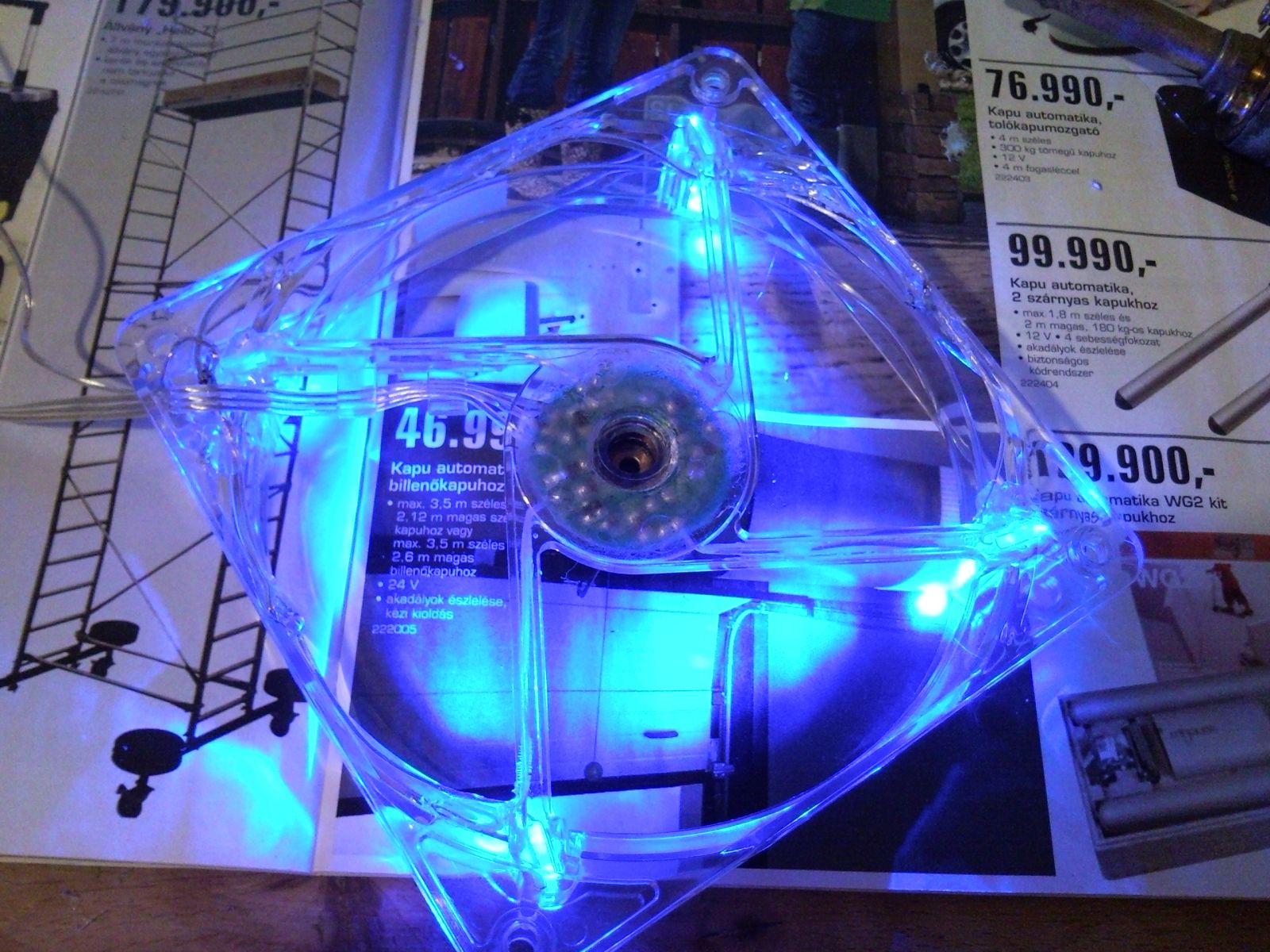

Működés ventilátor nélkül

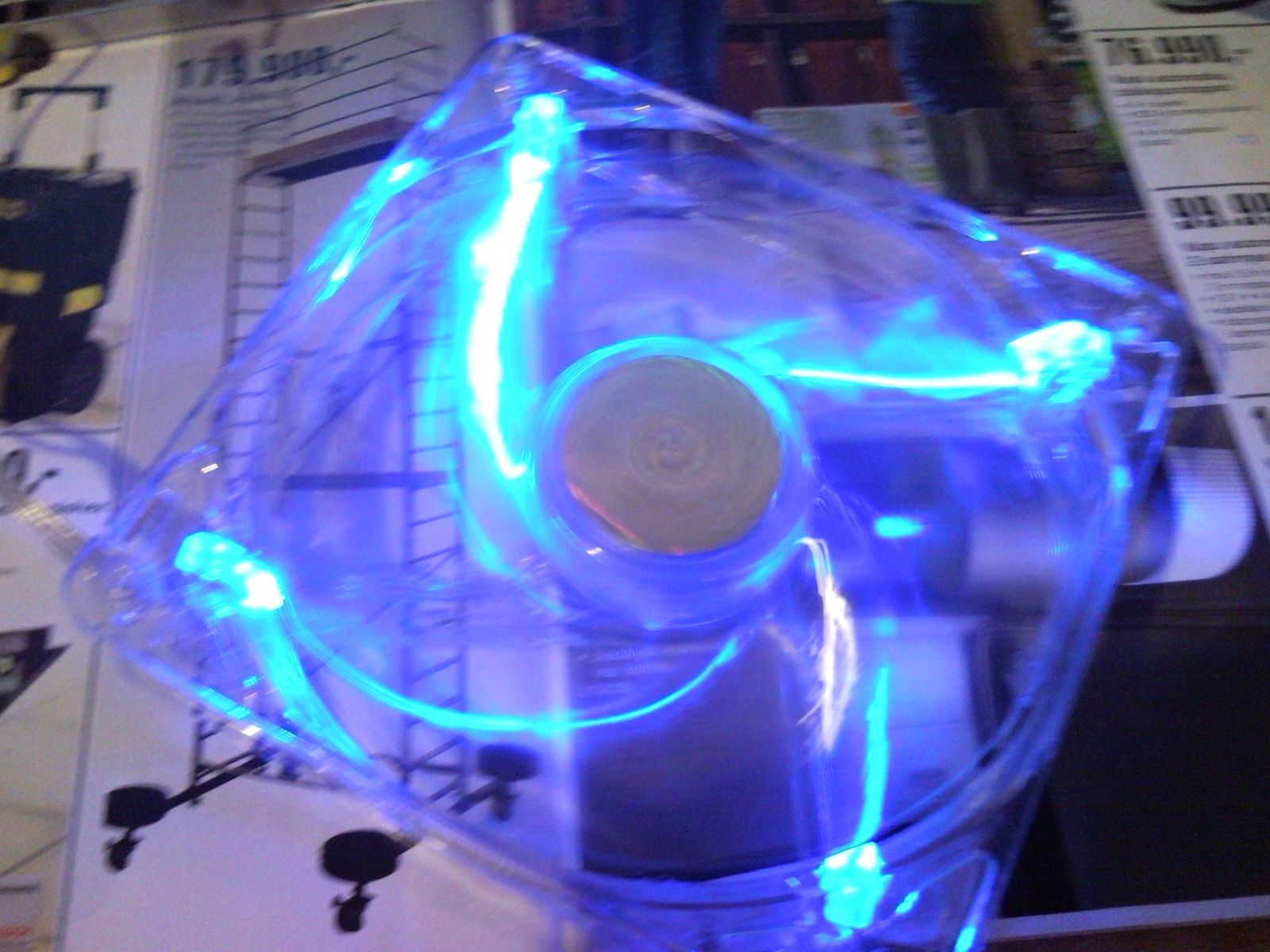

Működés ventilátorral
Beszerelve
Mivel minden működött megfelelően jöhetett a másik három elkészítése.

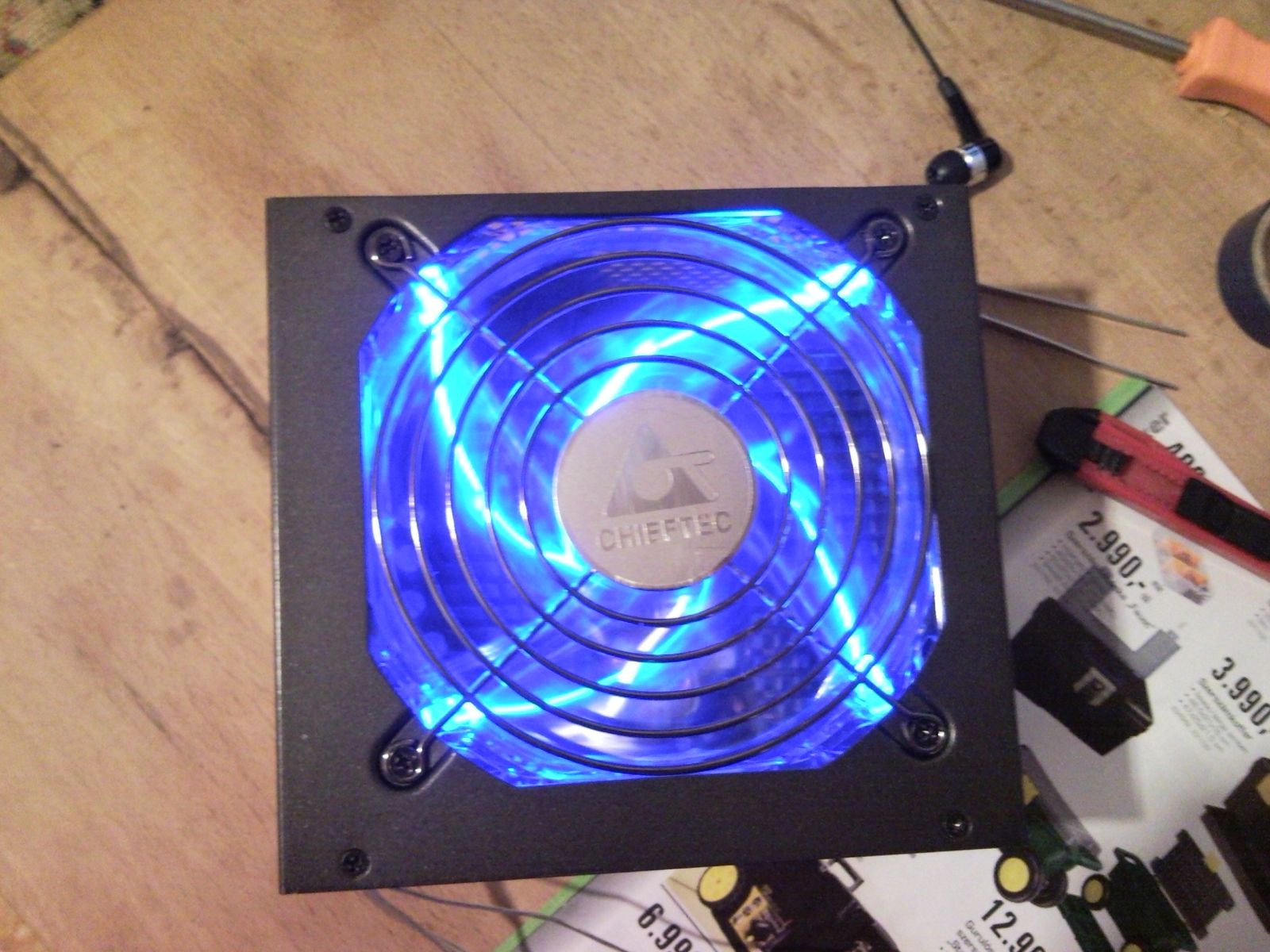

A tápegység ventilátora jelen esetben kicsit érzékenyebb pont, mert gyárilag a táp vezérli, de én az alaplapról vezérlem, és monitorozom is, tehát ott mindennek patentnek kell lennie, mert egy kis venti hiba, és minden mehet a kukába.
Beszerelés, még egy utolsó dilemma
Beszerelés közben egy dolog még szemet szúrt. Minden szép kék fényben úszik, de valami még piroslik a ház elején. Igen a Power és a HDD LED-ek. Ha már neki álltam szépíteni akkor legyen harmónia. Vettem két 5mm. víztiszta nagy fényerejű kék LED-et.
A meghajtásuk az alaplapról 5V-on keresztül működnek. Újabb számítás. 1,7V esik a LED-en, 20mA ~ 85 Ohm, szabvány szerint a 110Ohm 0,25W a legközelebbi, így ezzel kötöm sorba. Így 3,3V és 15mA jut a LED-re, ezzel növelve kicsit az élettartamát.
Szétkaptam gyorsan a házat, levettem a frontot, h hozzájussak a jelenleg még piros LED-ekhez. Kábel levág, ellenállás beforraszt, ellenállás a LED lábához, másik lábra a föld, és egy gyors próba. Működik.
Gyorsan a másik LED is manipulálásra került, próba, és működik. Vissza a LED foglalatba, egy kis melegragasztóval rögzít, h ne mozduljon el. Beszereltem, és elkészült a nagy mű.
Erről a műveletről nem lőttem el képet, mivel minden "ház" más. Aki ilyennel rendelkezik annak természetesen tudok segíteni, mit-hova-hogyan. Természetesen előtte-utána kép azért készült :D

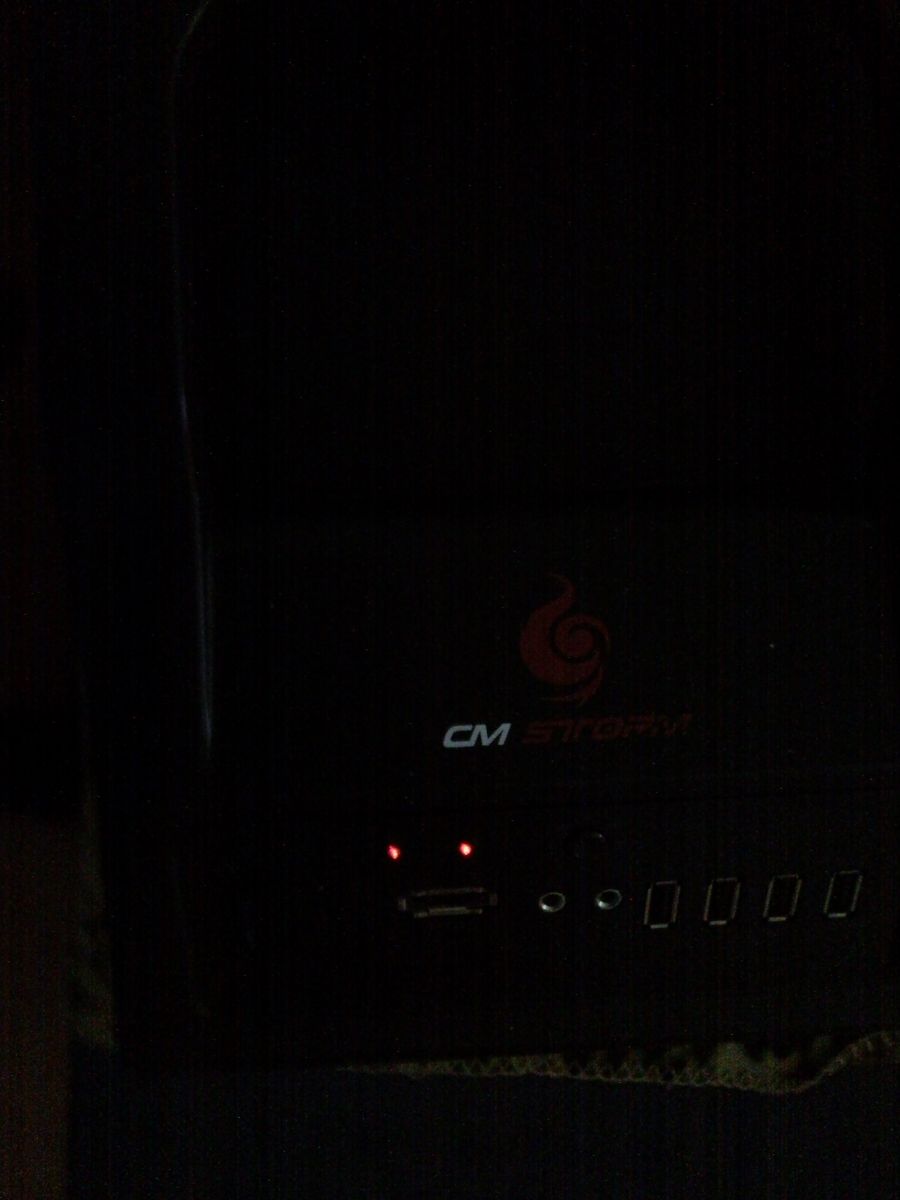

Előtte

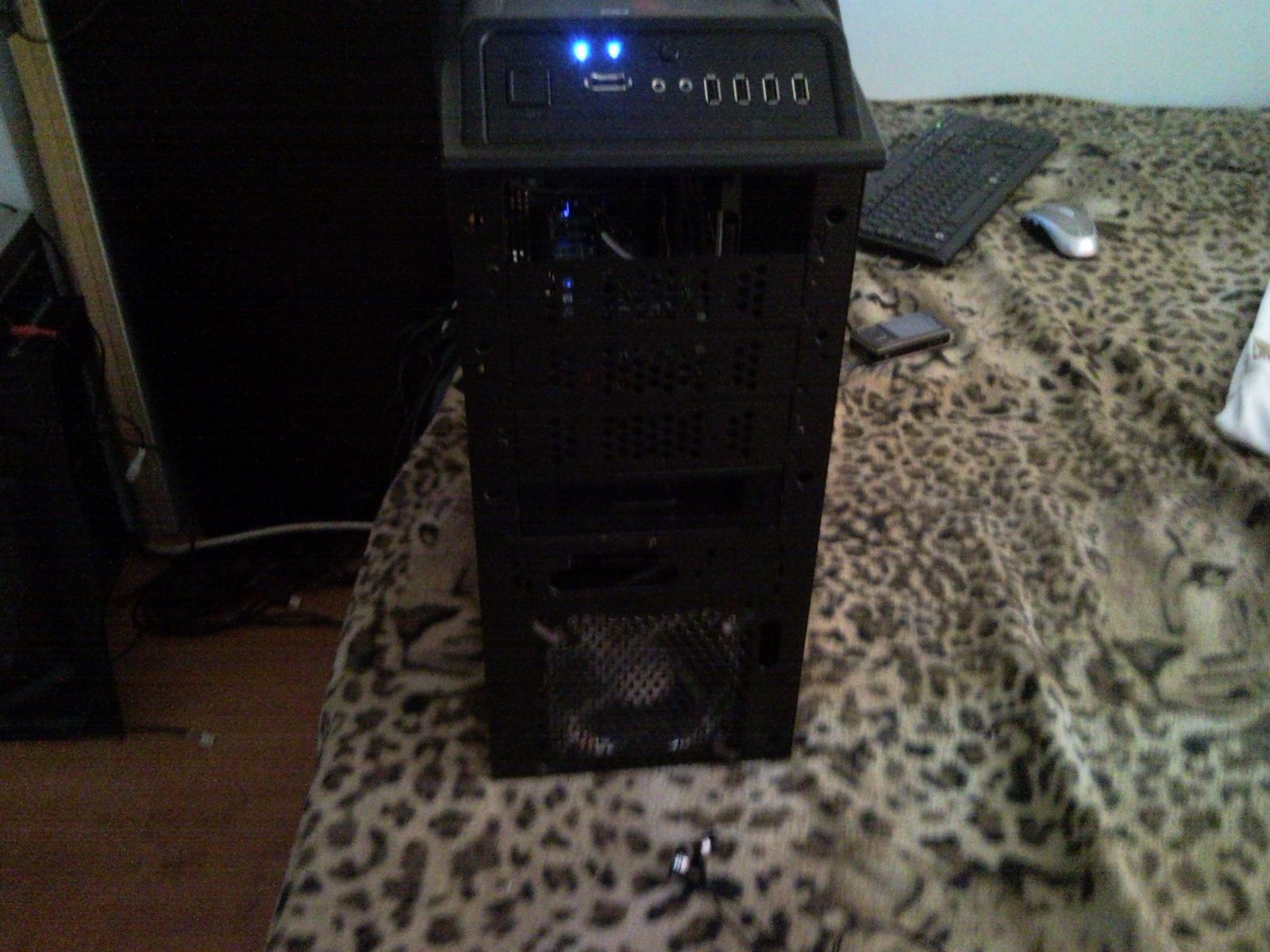

Utána
Összegzés
A mű elkészült, az alkotó megpihent. Olyan lett, mint amilyennek szerettem volna. Remélem másnak is elnyeri a tetszését, és felbátorodik, hogy saját ízlésének megfelelően alakítsa ki szeretett pc-jének gépházát.
Álljon itt még pár kép a kész rendszerről, és működéséről.
Kikapcsolt állapot
Bekapcsolt állapot LED nélkül
Bekapcsolt Leddel
Köszönöm, h megnéztetek. Észrevételeket szívesen várom. Kérdezni itt is kérdezhetsz, de a privát üzenetet hamarabb észreveszem.
Mitkov László
