A ház bemutatása
Közeledett a Karácsony, a régi Codegen 6083 házat meg már nagyon untam, illetve kicsit rezonál is, plusz nem fér el benne a Ninja, meg az Accelero. Becsületére legyen mondva, hűségesen kiszolgált, egészen 2004-től. Még sulinetes konfiguráció részeként vettem. Egyedül ő maradt meg abból a gépből, meg egy merevlemez. Természetesen már történtek rajta apró módosítások, de ez egy külön történet.
Szóval szükségem volt egy új házra, ami tetszik, halk, nem rezonál, és belefér a Scythe Ninja, meg az Accelero hűtőm is. Több házat néztem meg, a nagy ellenfele a Shinobi volt. Végül e mellett döntöttem, jobban tetszett, illetve ehhez a házhoz több ventilátort adtak.
A ház specifikációi
Mérete: (szé x ma x mé): 200x430x480mm
Tömege: 7,1 kg
Alaplap típusa: mini micro és sima atx
4 db usb 2.0 csatlakozó a tetején, illetve hang be és kimenet
7 bővítő hely a hátoldalán
Maximális videokártya méret: 27cm ha a hdd keret a helyén van. Ha a középsőt kivesszük, akkor 42cm.
Maximális cpu hűtő magasság: 16cm
Sok sok csavar
Extrák
- A táp alatt porszűrő
- 2 db 14 cm-es ventilátor: az elejébe illetve a tetejére szerelve
- 1 db 12 cm-es ventilátor: a hátuljába szerelve
- Ventilátor szabályozó 3db ventilátornak. A tápról, molex csatlakozóval veszi fel az áramot.
- Összesen 7db ventilátort tehetünk bele.
- Elvileg csavarhúzó mentesen szerelhető… gyakorlatilag nem, legalább egy harapófogó kell hozzá. Persze az nem csavarhúzó, tehát az állítás mégis igaz?
Ára: 20000Ft körül. Én ennyiért vettem. Az Ebayen 17e körül van, plusz posta, csak a drága angol eladók nem válaszoltak, így a pcx-től rendeltem meg.
A gép ami beleköltözik:
Alaplap: Gigabyte GA-MA770-UD3 v2.0
CPU: Amd Athlon 64 X2 5000+
Hűtő: Scythe Ninja 3
Ram: 2x2GB DDR2
VGA: Sapphire Hd4830 256bit 1GB DDR 3...
3 db merevlemez, meg egy dvd író.
Néhány szóban a ház külsejéről
Egy teljesen sallangmentes dobozban érkezett:
Szerintem a házra jellemző a letisztult formavilág. Szeretem az egyszerű házakat. Kezdjük az elejével.
Az elejét rács fedi, ami fémből van szerencsére, nem gagyi műanyag. Ide tehetünk 2 db ventilátort (12 és 14cm). Ezeket belülről tudjuk rögzíteni, kis műanyag nyelvek fogják oda őket.

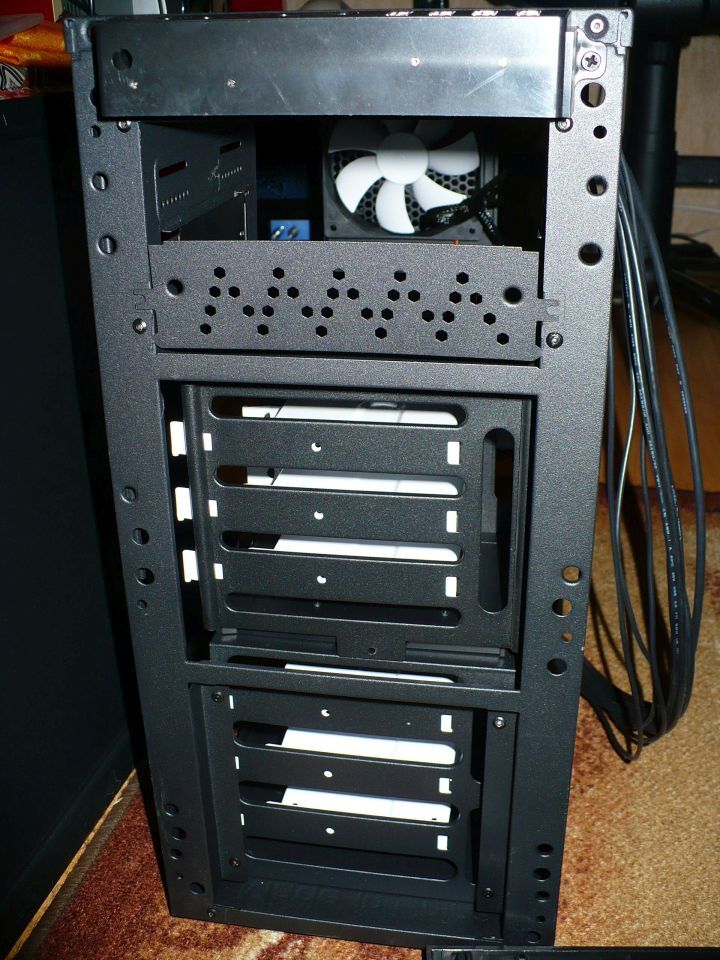

Előlap nélkül:
A tető:
A bekapcsoló gomb, usb csatlakozók a ház tetején kaptak helyet. A reset gomb is, Ezt véletlenül biztos nem fogjuk benyomni, mert a tető síkja alatt van, A működést jelző kék led elég erős fénnyel világít, szép kék tőle a plafon.

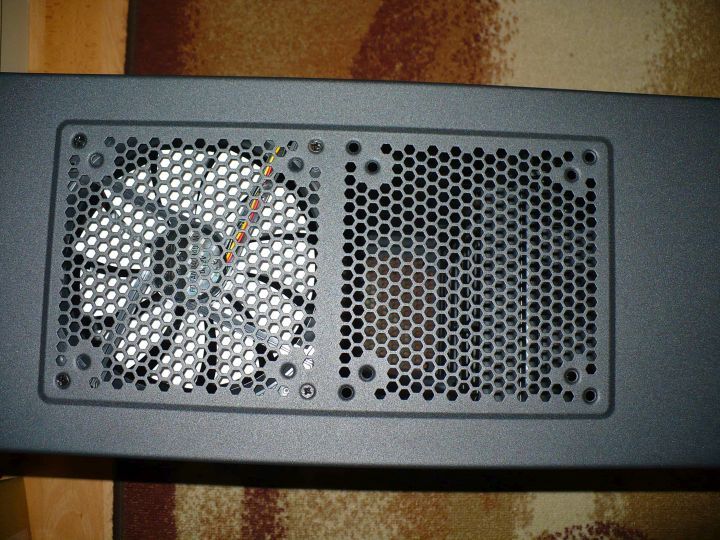

A ház tetején található a két darab 14 cm-es hűtő helye. Ezt is szépen berácsozták. Kifejezetten jól mutatnak az átsejlő fehér ventilátor lapátok.

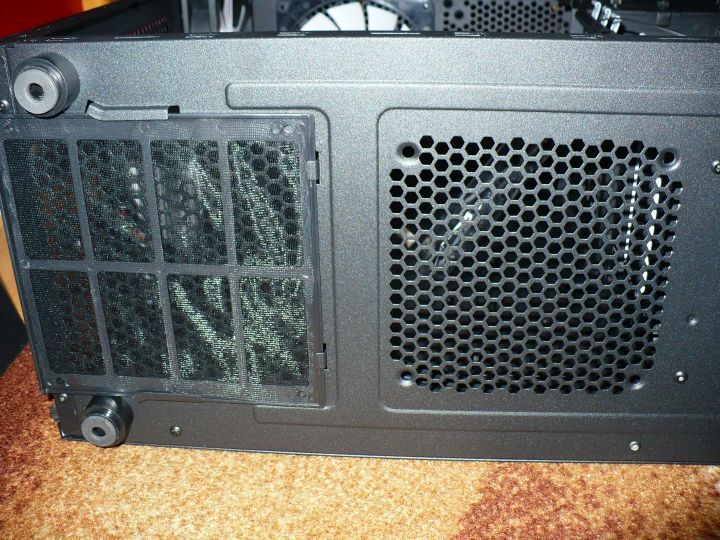

Nézzük a ház alját. Itt találjuk a porszűrővel ellátott rácsot a táp alatt. Előtte egy másik rács, ide szerelhetünk plusz hűtőt. Sajnos ide nem tettek filtert.
A ház hátulja: a tápegységnél egy nagy lyuk, felette a bővítőkártyák helyei. Ezeket csavarok tartják a helyükön. Tehát nem kell kitörni őket, mint a régi szép időkben. Ezután következik megint egy hűtő hely.

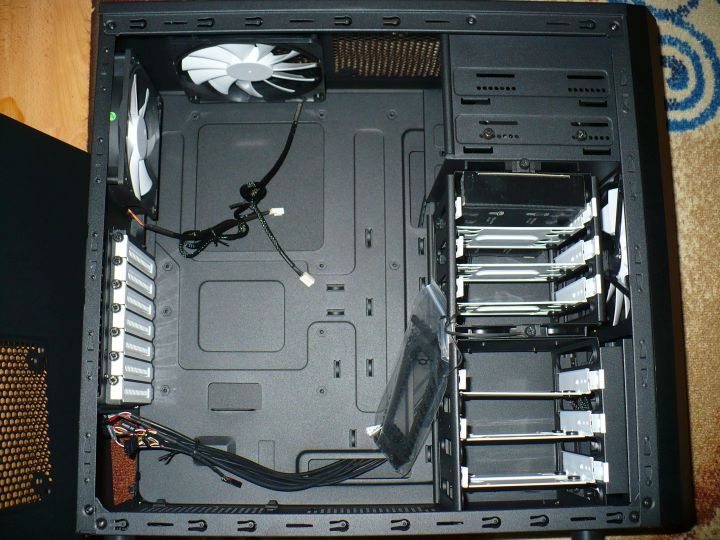

Térjünk át a ház belsejére:
Mint a specifikációknál említettem:
Bővítő helyek:
- 6db 3,5 hely
- 2 db 5,25 hely
A merevlemezeket csavarmentesen rögzíthetjük. A merevlemez tartókat fehérre festették. Maga a lemez 4db gumitalpon áll, és alulról rögzíthetjük. Akár csavarhúzó nélkül is, de azért lényegesen egyszerűbb azzal együtt. A középső tartó kivehető. A fiókokat rögzíthetjük fixen is egy oldalsó csavarral.
Az optikai meghajtókat viszont csavarral kell rögzíteni. A legfelső hely szabad, az alatta levőnél van egy fém lemez, amit ki lehet törni.
Az alaplapot a szokásos módon rögzíthetjük, alaplap tartó csavarokkal. Na ezzel majd meg kell küzdeni…
A pci slotokat csavarral rögzített lemezek fedik. Elvileg ezek is leszedhetőek csavarhúzó nélkül is, gyakorlatilag nem.
A beköltözés
Az alaplap beszerelésével kezdtem. Előtte kivettem a pci slotok fedeleit is, ekkor már sejtettem, hogy nem lesz ez annyira egyszerű. Csavarhúzó nélkül nem jöttek le. A süllyesztett elhelyezés miatt a csavarhúzót ráadásul ferdén lehet csak tartani. Fekete pont.
Alaplap
Szóval az alaplap. Megnéztem, hova is kellene tenni rögzítő csavarokat. Tenném bele az elsőt, hát kb. egy negyed fordulatot tudtam rajta húzni kézzel, aztán semmi tovább. Na jó, akkor marad a nyers erő, kedves piros harapófogómmal végül mindet becsavartam. Főleg a sarki csavaroknál már nagyon csuklott a gyártó… Emlegettem rendesen. Szerencsére nem karcoltam össze a házat.
Korábbi kellemes tapasztalataimból okulva, inkább most kötöttem be a kapcsolókat, meg ledeket, usb csatlakozókat. A ház tetején található audio csatlakozónak az én alaplapomon nem találtam helyet… csak később, mikor már beszereltem. Tökéletesen működik mindkettő, meg az usb csatlakozók is.
No, ha már benne vannak a csavarok, akkor tegyük be az alaplapot. Hááát, persze, hogy nem nagyon stimmelt, a felső csavar nem állt függőlegesen. Nem, nem tekertem bele rosszul, mert akkor nem is lehetne tövig beletekerni. Egy darabig, a nyers erő itt is győzött. Nagy nehezen sikerült aztán beszerelni. Itt a pci slotoknál található csavar, plusz a ház felső sarka miatt megint csak emlegettem a felmenőit a jóságos tervezőnek.
Alaplap rendben!
Következett a tápegység. Na kitaláltuk? Persze, hogy itt is volt probléma! 4-ből 3 csavar ment csak be. Még véletlenül se ott van a negyediknek a helye, ahol kéne. Szerencsére így is stabil. Ez lehet a táp hibája is, bár annyira nem régi, 2 éves FSP. A kétkedők kedvéért megnéztem egy M-Tech csodával is, ugyanaz a csavar nem stimmel.
Elvezettem az alaplapi tápkábeleket, és csatlakoztattam . Ez a része kipipálva.
Videokártya
Nem annyira egyszerű ezt se beletenni. Mod: az Ati 6850 simán belement! Kivenni is ki lehet, nem tudom a másik miért szorult be! A 6850-en máshol vannak a csatlakozók. A 4830-mál a vga csatlakozótól nem lehetett a kártyát emelni, tehát hiába jött már le az alaplapról, a pci slotba ragadt bent. Ezt megint ennek a süllyesztett elrendezésnek tudom be. Kivenni meg lehetetlen! Komolyan! A Shappire 4830-at csak alaplappal együtt tudtam kivenni! Miért kellett kivenni? Mert tönkrement, elkezdett csíkozni. Már a másik gépben is pontozott. De ez egy másik történet. Így most ráérek megírni ezt a cikket a vésztartalék laptopon.
Szóval itt már elküldtem melegebb éghajlatra mindenkit…és a jóságos tervező felmenője is csuklott rendesen.
Tuner kártyák:
Van egy digitális meg egy analóg tv tuner a gépben. Persze jobb lett volna egy hibrid kártya, de így alakult. Ezek gond nélkül ki- és beszerelhetőek.
Ekkor már levettem az előlapot is. Elég könnyen lejön, kis műanyag pöckök tartják. Remélem ki fog bírni pár évet.
Merevlemezek:
Ezek beszerelése elég egyszerű volt. Szépen teszik a dolgukat a gumi lábak, gyakorlatilag nincs rezonálás.
Optikai meghajtó:
Célszerű levenni az előlapot. Ha levettük, vegyük ki a takaró fedelet. Ezután a helyére tehetjük a meghajtót. Ha szerencsénk van, akkor passzolnak a csavar helyek is. Többször kellett beletenni, annak ellenére, hogy vezetősín vagy ilyesmi is van benne. A végére szerencsére passzoltak a csavar helyek. A képen még nem...
Hűtés
Úgy terveztem, hogy felülre teszem a két nagyot, az elejébe meg a 12 centist. Igen, tapasztaltabb olvasók már gondlom sejtik, hogy hamarabb kellett volna gondolkodni… A Ninjától nem lehet a tetejéhez hozzáférni, csak ha nagyon erőltetjük a dolgot. Szóval adott a feladat: pont a sarkit kéne valahogy a helyére tenni. Szóval vegyük ki a dvd írót, vegyük ki a már beszerelt felsőt, ezt toljuk a sarokba. Rögzítsük. Valahogy tuszkoljuk be a másikat is. Végül is belement, pont volt annyi hely.
A ventilátorok rögzítése megint nem volt egyszerű, alig lehetett a helyükre tekerni a csavarokat. Mondjuk ilyennel már találkoztam, a GMC ventilátor csavarjaival ugyanígy meg kellett küzdeni anno. Az első ventilátort szerencsére csak a helyére kellett pattintani.
A ventilátor szabályzónak szüksége van egy molex csatlakozóra. Ezután rá tudjuk kötni őket. Elvileg! Gyakorlatilag is, csak ki kellett centizni, hogy az első is odaérjen. A potméter egy pci sloton kapott helyett. Egy másikat meg elfoglalt magának a Ninja. A legfelsőt, de nem fér rá a tekerő gomb a süllyesztett pci slot elrendezés miatt, szóval azt nem tettem rá. A tuner kártyánál alul is éppen rá lehet dugni a koax kábelt. Gratulálok az átgondolt tervezéshez! A pci slotoknál nem kellett volna ilyen süllyesztett kialakítást alkalmazni!!!
Következett még egy kis kábelrendezés. Elég jól elvezethetőek a kábelek, ha van valakinek elég türelme hozzá. Itt nekem már kissé elfogyott. Az ide kábellel nem nagyon lehet mit kezdeni szerintem. Valahol kallódik még itthon egy csőkábel, de az még hosszabb, szóval nem biztos, hogy megoldja a dolgot. Le kéne már selejtezni azt az őskori vinyót. A ventilátorok kábeleit se tudtam eltüntetni, nem megoldható. Illetve a sata kábelek is szem előtt maradtak. Na nem mintha ez engem zavarna, úgy se látszik.
A szerelés kb. 4 órán át tartott. Persze ebbe beletartozott az előző házból való kiköltözés is. Legtöbb idő az alaplappal meg a ventilátorok elrendezésével ment el.
Még egy utolsó ellenőrzés, eljött végre az ideje a bekapcsolásnak is. Szépen el is indult a gép. Halk, jól szellőző házikó. A leghangosabbnak a táp ventilátora tűnt, majd egyszer kicserélem ha lejár a garancia arra is. De ekkor már gyülekeztek a sötét fellegek sajnos... De nem rontom el a happy endet. Így nem lett annyira happy, mert kéne egy új videokártya, de semmi sincs nyitva.
Összefoglaló
Nos, itt a cikk végén érdemes lenne egy összegzést írni. Nézzük csak:
A ház előnyei:
- Szép, legalábbis nekem tetszik
- Tágas, végre elfér benne minden
- Jól szellőzik, nem rezonál. Gyakorlatilag a 3 házhűtő ventilátor teljesen hangtalanra lassítható. Per pillanat a táp ventilátor a leghangosabb. A Codegen háznál lényegesen csendesebb.
- Könnyen szerelhető merevlemez tartó, gumitalpak, nem rezonál. A ház is gumitalpakon áll. Nem mintha, a 7 éves réginek nem lettek volna talpai.
- Kábel menedzsment is elég jó. Ez a régi házikómban még nem volt.
Hátrányai
- Nehezen szerelhető!
Gondolok itt elsősorban a videokártyára, az alaplapi rögzítő csavarokra, a tetőn elhelyezett ventilátorokra. A pci slotoknál nem értem, hogy lehetett ilyen idiótán megtervezni! Csavarhúzóval alig hozzáférhető, alsó és felső slot korlátozottan használható! Tuner coax kábel csatlakozója, venti vezérlő tekerentyűje nem fér el az idióta süllyesztett felépítés miatt! A vga kártya nem tudom miért szorult be, de nagyon nagy hiba, hogy nem lehet kivenni... Nem tudom más találkozott-e ezzel. Mondjuk ennek már úgy is teljesen mindegy. Elismerem, meg lehetne cserélni a venti szabályzók sorrendjét, meg a két tunert is, de a hiba ettől még hiba marad!
- 20e forintért drága
- Csuklanak miatta a jóságos tervezők...
Megérte-e? Összességében igen. Jó esetben már nem kell szerelnem jó ideig. Remélem minimum 5 évet kibír majd, Az ember nem vesz minden évben házat.
Kiegészítés
Ma (12,29) végre megérkezett az új vga kártya egy Asus 6850-es Ati. Ez gond nélkül belement, kivenni még nem próbáltam, örülök, hogy végre működik minden. Végre be tudok számolni a hőmérsékletekről is. A processzor igazából nem lett hűvösebb, mint a régi házban. így is elég hűvös:) A Ninja 3 teszi a dolgát szépen csendben.
Néhány hőmérsékleti érték:
CPU üresjáratban: 35-36 fok. Passzívan a Ninja 60 fok körül tudja tartani üresjáratban.
CPU terhelve: 55 fok körül.Passzívan a Ninja 80 fok körül tartotta BF3 alatt. 1 óra játék után volt ennyi.
Ati HD 6850: idle 45 fok körül, terhelve 60 fok körül.
Merevlemezek:
A 12cm-es ventilátor mögött van egy Samsung hd502hj, ez 32 fokos maximum, a másik szintén Samsung sp1203n 31 fokos maximum.
A másik keretben hűtés nélkül a WD5000aakx maximum 38 fokig melegszik.
Ha a teljes házhűtés ki van kapcsolva akkor se mennek 40 fok fölé.
Fogyasztás:
üresjáratban torrent, net, winamp: 95-110W. Kicsit ugrál. A Flash miatt mindig felmegy 1000-ről 2612-re a proci órajele.
terhelve játék alatt: 240W maximum, ilyenkor ugrál 180-240w között.

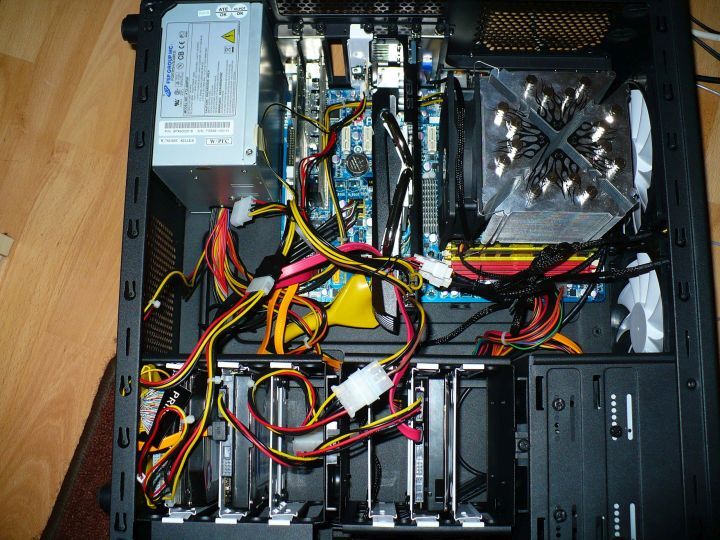

Még egy kép a végleges elrendezésről. Az ide kábelt lecseréltem csövesre. Az új vga-nak két tápcsatlakozó kell, ezekkel nem nagyon tudtam mit kezdeni. Egyébként nem nagyon érdekel, hogy mennyire látszanak a kábelek, a lényeg, hogy minden működjön, ne feszüljenek és ne törjenek meg.
Update, 2018.06.05. Tapasztalatok 7 év után:
- előlapi usb-ből 2 halott évek óta
- egy venti szétesett 2 éves korában
- 1 kerreg, 1 még jó, rendeltem másikat
Ahhoz képest, hogy ez a gépem alig van bekapcsolva, nem bírta túl jól a strapát. A venti vezérlő is megadta magát kb 1 hetes korában.
- az előlapi porszűrőt aki kitalálta... baromi csúnya 2-3 hónap alatt a por miatt. de mostható
Update 2024.09.15.
Meérkezett az utódja, egy Fractal Design Pop Air White TG Clear Tint
A Core 3000 a továbbiakban egész jól bírta. Az utóbbi években nem sokat volt bekapcsolva ez a pc.
A 3db házhűtő venti megy, szép csendesen.
Maga a ház stabil még mindig. Nem sok kosz volt benne, augusztusban takarítottam utoljára. A porszűrők még mindig jó állapotban vannak.
Az utódjához képest ez egy jól használható ház, rengeteg férőhellyel. Kicsit sajnálom. Az újabb házak semmivel se jobbak, csak tele vannak leddel, illetve fel vannak készítve vízhűtésre. Cserébe alig lehet 2 hdd-t beépíteni...
