Point Model
A vevő működőképes, most már csak adó, tehát Point Model kell:
Hirdetés

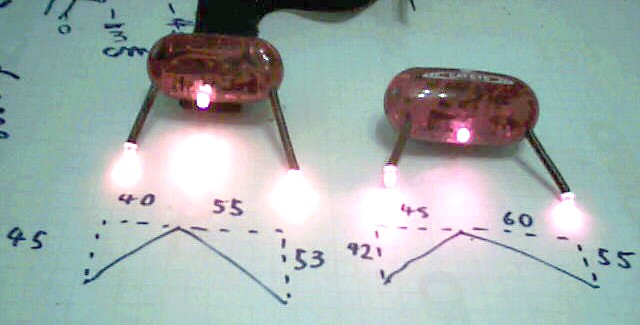

A biciklilámpás megoldás: (3 Point Clip)

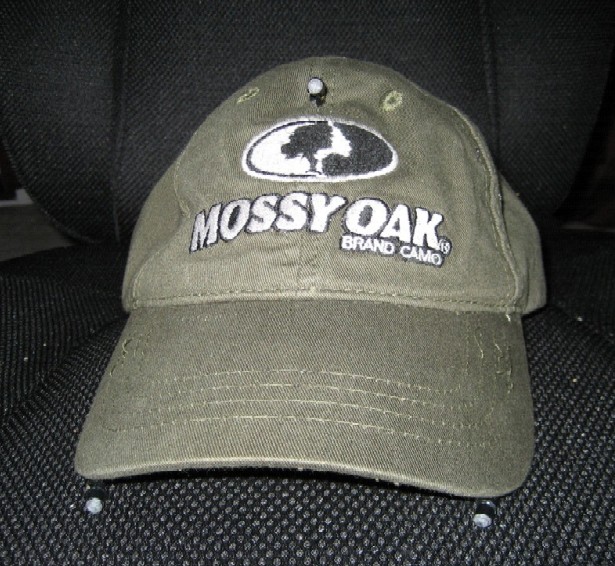

És baseballsapis: (3 Point Cap)
Az igazsághoz hozzátartozik, hogy a FreeTrack-hez is lehetne építeni fényvisszaverő keretet, mint a Vector Expansion, sőt talán az lenne a legkényelmesebb, (Páran persze meg is tették :) ) De akkor meg egy Infra-ágyút kellene a monitor tetejére rakni, azt meg nem szerettem volna! (Nem tagadom, ki szerettem volna próbálni ezt is, de sajnos amit találtam fényvisszaverő anyagot, az tökéletesen alkalmatlan volt erre a célra, szóval nem is kísérletezgettem vele tovább xD )
Az első prototípust mindenféle forrasztás, elemtartó és előtét ellenállás nélkül csináltam meg (Éppen érkeztek az alkatrészek, én meg türelmetlen voltam), Macgyver tuti megirigyelte volna. De azt remélem, hogy a régi szakmai tanáraim nem olvassák majd ezt, mert visszamenőleg is megbuktatnak minden elektronikával kapcsolatos tantárgyból …
Az elektronikai részhez nem szükséges villamosmérnöki diploma, nemes egyszerűséggel párhuzamosan kell kötni a LED-eket, eléjük pedig sorosan az ellenállást és kész …
Az ellenállás értéke a LED-ek nyitófeszültségétől és a tápfesztől függ, nekem 2 ceruzaakkuhoz (2,4V) és 3 tiszta mezei infra LED-hez egy 10 ohm-os ellenállásra volt szükségem és kész :)
De a neten találhatóak előtét ellenállás számító progik, többek között a hobbyelektronika és a Free-track oldalán is vannak ilyenek, itt bárki kiszámolhatja, hogy mekkora ellenállásra lehet szüksége:
http://www.hobbielektronika.hu/segedprogramok/?page=led_elotet
http://www.free-track.net/english/hardware/calcled/
A cikk még nem ért véget, kérlek, lapozz!
