Első nekifutásra
Bevezető gondolatok:
Több mint egy éve kezdtem el foglalkozni a modding-al. Első számítógépházam mindjárt az elején áldozatául is esett a hirtelen jött hobbinak, így szereznem kellett helyette egy másikat...
Tavaly ilyenkor...
Megvettem a Casetek 10182B típusjelzéssel ellátott termékét, használtan. Egy kicsit már "csinosított" is rajta a gazdája, még parafával is kibélelte.
Egy elrontott festés, ami nem lett befejezve
Birodalmi lépegető félkészen
Hirdetés
Járt hozzá öt darab 80 mm-es ventilátor, narancs színű SATA és IDE kábel, továbbá egy UV cső.
Némi gondolkodás után be is került a házba minden hardver, az akkori "belépőszintű" vízhűtésemmel együtt.
A kis L20-as csendben duruzsolt
A kettő slim radiátor is szépen tette a dolgát
Tulajdonképpen itt kellett először szerkezeti átalakítást eszközölnöm: négy lyukat vágtam, amibe aztán szépen bele tudtam tenni a radiátor csatlakozóit. Kábelek rendezgetésével nem foglalkoztam.
Építettem egy működő vízhűtést, méghozzá igencsak költséghatékony módon. A gépnek szinte alig volt hangja.
Első próbálkozásra nem is rossz, örültem hogy sikerült összeraknom és közben még sok érdekes/hasznos információra is szert tettem. Természetesen a fórum topikjait látogatva.
A végeredményt nézegetve arra gondoltam: tudok én ennél jobbat is! Alig működött pár hónapot és máris újra darabokban volt a rendszer.
Második menet
Nincs megállás!
Egyre jobban elmélyültem a vízhűtés világában, majd arra a következtetésre jutottam, hogy lényegesen át kell terveznem az egészet.
Ebben a szellemben szereztem egy tripla radiátort, így már be tudtam vonni az északi illetve a déli hidat is a hűtőkörbe.
Mindenek előtt azonban fel kellett készítenem a házat a hűtőrendszer fogadására.

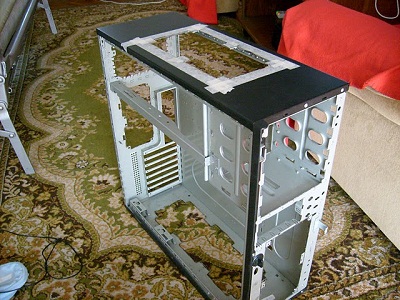

A felesleges részek ki lettek vágva
A 80 mm-es ventilátoroktól elbúcsúztam, helyüket 120-asok vették át Enermax márkajelzéssel.
Kettőt terveztem felülre, a többi három a radiátoron foglalt helyet a gép aljában. Mindenféleképpen belül szerettem volna elhelyezni a hőcserélőt.
Festés, de milyet?

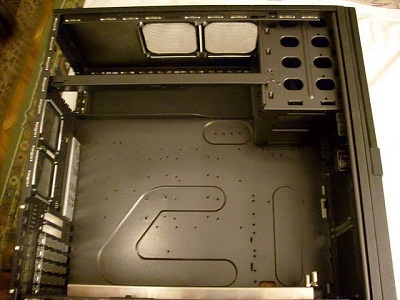

Sokat gondolkodtam milyen színűre fessem a gépház belsejét. Végül engedtem a csábításnak és matt fekete lett.
Két flakon festék és kész is
A kritikusnak vélt helyekre porszűrő rácsokat tettem. A radiátor is helyére került.
Nem volt nehéz dolgom, leszámítva azt, hogy jócskán rá kellett hagyni a felfogató csavarok kifúrásakor, ugyanis a NexXxos Extreme nem éppen szabványos lyuktávolságokkal rendelkezik.
"Kábelharisnyázás"
Nem szerettem volna több ezer forintot kidobni pár méter kábelharisnyára, így saját megoldással rukkoltam elő.
Nem is lett rossz

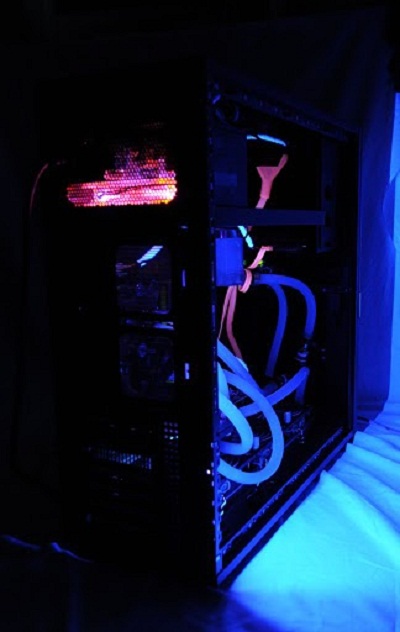

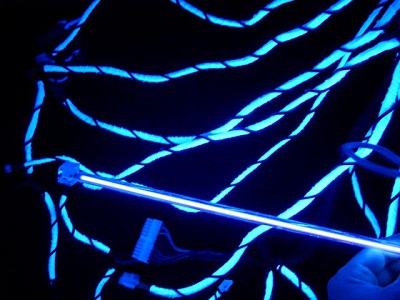

A fehér vászon jól mutat UV fény alatt

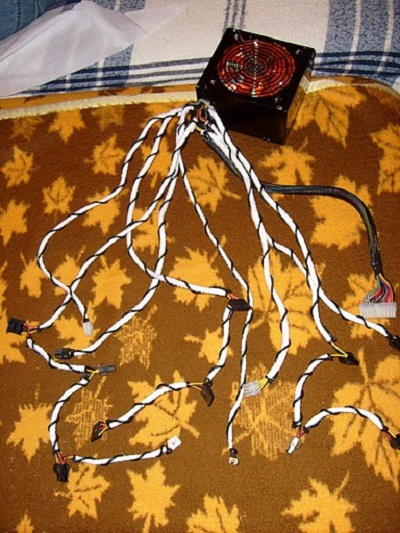

Körbetekertem a táp vezetékeit és kicseréltem a gyári légkavaróját is. A biztonság kedvéért O-gyűrűt is tettem rá a dizájn miatt.
A végeredmény:
L20 maradt, minden más változott, kibővült. Lehet vitatkozni az összhatást illetően, egy biztos: lényegesen jobb, mint az első verzió. Már csak a hűtés szempontjából is.
Az alábbi képekkel próbálkoztam felkerülni a www-pc-style.hu oldalra, de nem igazán gondoltam komolyan.
A kudarcba fulladt ötleteket és próbálkozásokat nem írom le mind, csak egy párat említenék közülük:
1. tartály a pumpának, felfüggesztve - teljes kudarc
2. belső festés arany színűre - teljes kudarc (illetve sikerült, csak nem bizonyult túl tartósnak)
3. DVD író feketítése - szintén kudarc
Természetesen a rendszer működött ezúttal is, azonban a pumpa nagyon megterhelőnek érezte a víz keringetését és ezt heves kattogással a tudtomra is adta: eltört benne a rotor...
Ekkor határoztam el, hogy nincs több "gányolás-tákolás" és házi barkácsolás is csak magas szinten lesz.
Harmadszorra
Alapelvek:
Mielőtt újra nekikezdtem volna az átalakításnak, megfogalmaztam magamnak pár egyszerű szabályt. A legfontosabbak:
1. "Jóvan az úgy!" - elfelejtve, addig csinálom amíg kell.
2. "Nincs most rá pénz veszek olcsóbbat/kitalálok mást!" - nem sietek, egyszer úgyis el fog készülni.
3. Többször végiggondolom a dolgot, hátha valamit nem vettem észre.
Ezeket szem előtt tartva illetve bízva a majdani sikerben, elmentem a festékboltba és vettem csiszolópapírt.
Az igazi munka csak most kezdődik!
Tudtam, ha szép festést akarok el kell távolítanom a maradék aranyszínű dekor- és mattfestéket mindenhonnan. A teljesen hibátlan csiszoláshoz darabokra kellett szednem a házat.
Szegecsek kifúrva

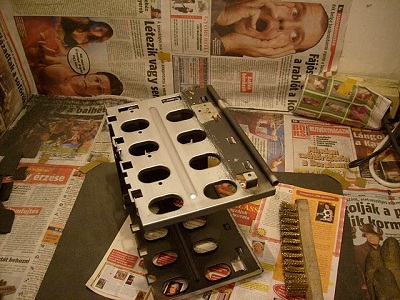

Csiszolás drótkefével, könnyedén

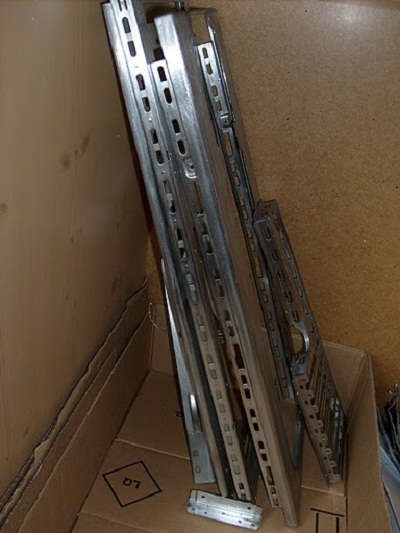

Rá sem ismerni
Több napig tartó kemény munkával lecsiszoltam mindent. Nem maradtak festéknyomok, mély karcok és felületi hibák sem. Az oldallapokat fel is políroztam szépen, de teljesen tükrös felületet nem sikerült elérnem, így azok is le lettek festve.
Porfestés és lakk:

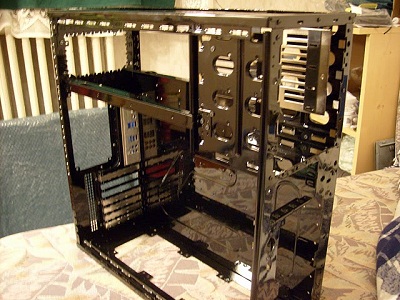

A festés kivitelezését ezúttal szakemberre bíztam, csupán a színt határoztam meg: csillogó fekete, nem matt mert mindenkinek olyan van.
Mikor elhoztam a kész elemeket majdnem leesett az állam. Gyönyörű lett!

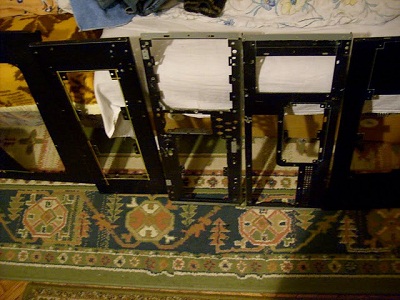

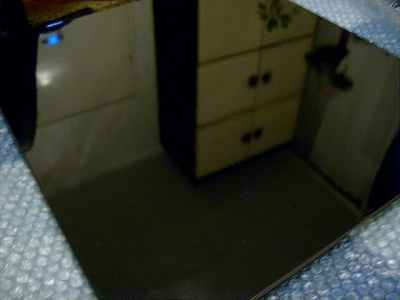

Alig mertem hozzáérni

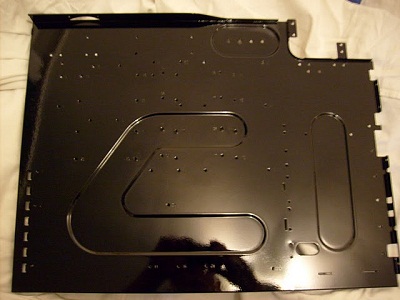

Eleinte csak nézegettem
Az elemek hosszú heteket töltöttek a bubis fóliában mire végre volt időm folytatni a munkát.
Szereljük össze!
Nem véletlen a királyi többes, hiszen egyedül nem tudtam volna összerakni. Sőt, esetenként még a négy kéz is kevésnek bizonyult.
Öcsémmel hét milis, M3-mas, fekete, süllyesztett fejű csavarokkal operáltunk, a hozzá való anyákkal.
Az összes kifúrt szegecset sikerült pótolni, a teljes procedúra pedig fél napot vett igénybe.
Felhasznált csavarmennyiség: 100 db
A ház összeállt és igen masszív lett. A rengeteg befektetett munkaóra lassan megtérülni látszik.
Az ördög a részletekben...
Igazi kábelharisnyázás:
Nem akartam az összes kábelt beharisnyázni, nagy részük úgysem fog látszani. Ami viszont látszani fog az ne legyen szembetűnő, nem azon lesz a hangsúly. A ház nincs felkészítve a kábelek esztétikus elvezetésére pl. az alaplaptálca mögött, ezért nehéz dolgom volt.
Fekete, sűrű szövésű harisnyákat választottam hogy minél jobban beleolvadjon a környezetbe. Kábelbilincsek segítségével pedig szépen el is tudtam őket vezetni a kívánt irányba. A bilincsek felfogatásához fel tudtam használni a meglévő alaplapi furatokat, helyenként viszont fúrnom kellett egyet-egyet.
A vezetékek behúzása és a pinek kiszedése az ötödik ATX szál után már semmi gondot nem okozott. A rögtönzött csatlakozószétszedőm jelesre vizsgázott.

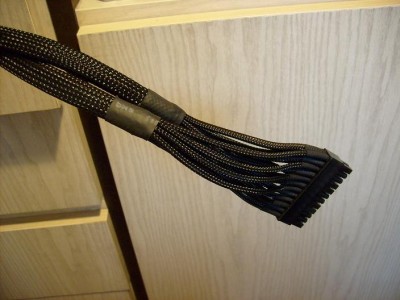

24pin ATX készen
Egy teljes napot vett igénybe a munka, aminek eredményeként fekete lett: SATA, power/reset switch, speaker, PCI-E, a pumpa és a ventilátorok kábelei. Na és persze az egy darab power kábel az íróhoz, amit lefestettem feketére mert egy kis része látszik.
Tíz perces munka rallye lakkal
Az ördög tényleg ott lakozik!

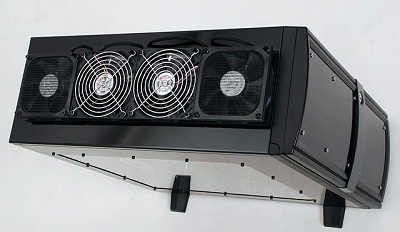

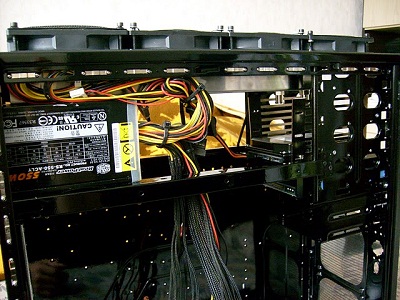

Ezúttal felülre szerettem volna tenni a hőleadót hogy ne rontsa az összképet. Némi gondolkodással sikerült is megvalósítani. A táp és a ház között volt annyi hely. Előbbit meg kellett fordítanom hogy a ventilátor kavarni tudja a levegőt. Tulajdonképpen a tripla hátsó harmadán így kettő ventilátor dolgozik.
A ventilátorok is helyükre kerültek
A merevlemez okozta rezonanciát teljesen ki akartam zárni. Persze ez sem ment olyan könnyen.
Mivel csavar nélkül szerelhető típusról van szó, a Scythe HDD Stabilizer beszerelése sok fejtörést okozott különösen azért, mert a radiátor nem fért el tőle.
Végül lemezvágó ollóval levágtam a felesleget, így egyel kevesebb merevlemezt tudok beletenni, de van hely mindennek. Elhanyagolható veszteség volt számomra.
Ezután már csak ki kellett vágni a takarólemezeket majd lefóliázni. Persze előtte simára csiszoltam őket mert a tükörfólia érzékeny minden kis szennyeződésre. A fényes feketével is nehéz volt dolgozni, de megérte.

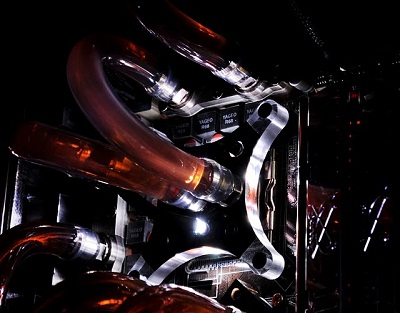

A fő dizájn elem: vízhűtés

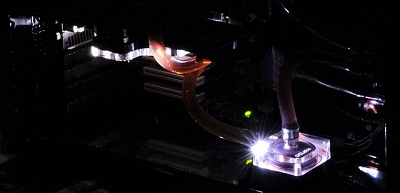

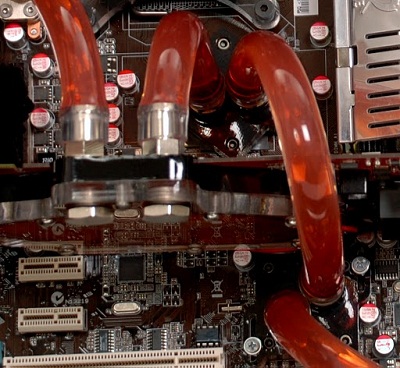

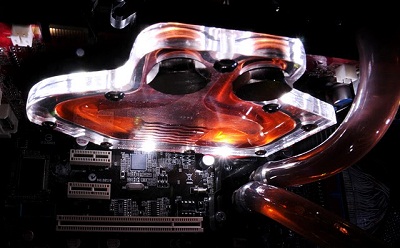

A megálmodott koncepciót szem előtt tartva lefóliáztam a plexi tetővel ellátott blokkjaimat. LED-ekkel megvilágítva sokkal visszafogottabban fog mutatni és nem látszik a vörösréz. Ugyanis fekete-piros lesz a koncepció némi tükör effekttel. Piros kellett a VGA miatt.

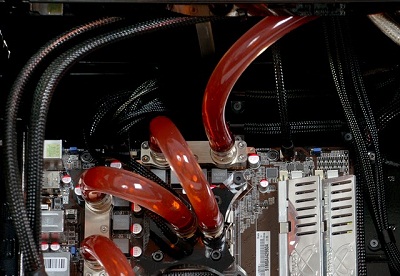

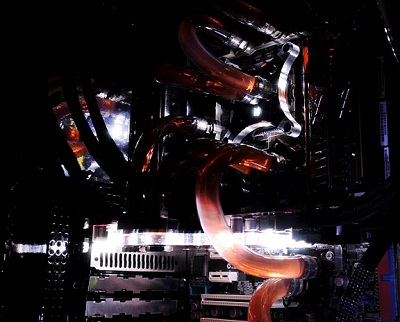

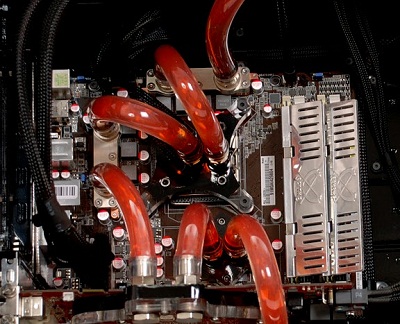

Áttetsző Masterkleer csöveket alkalmaztam vérvörös hűtővízzel, mindezt magas fényerejű fehér LED-ekkel úgymond átvilágítva. Persze azokat is harisnyáztam a minél letisztultabb kinézet érdekében.
Az ezüst színű IDE kábellel és a hozzá passzoló Scythe Kama Wing memóriahűtővel teljes lett az összhang.

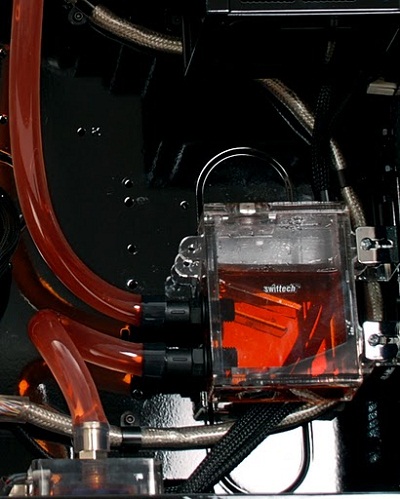

A Swiftech high flow tartálya és a DDC-n lévő tető pedig a hab a tortán.

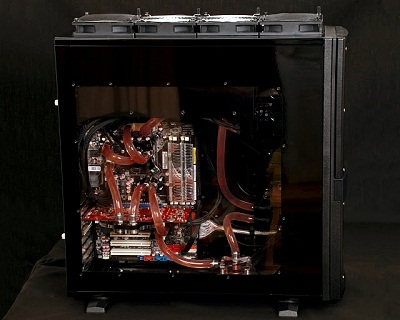

Végszó:

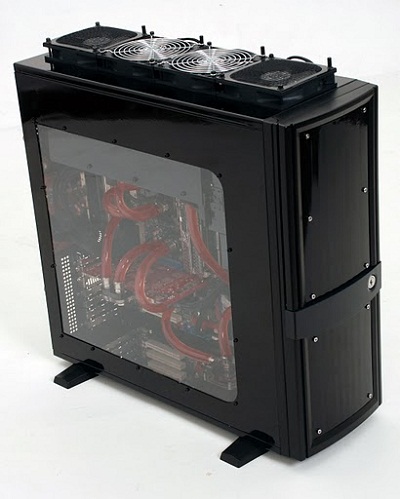

Végre minden a helyére került és olyan, amilyennek elképzeltem. Most egy ideig biztos így marad.
Elégedett vagyok az eredménnyel.
SPOILER
A képek nagyban megtekinthetők a Picasa-mon a kimaradt részletekkel együtt.
SPOILER
Respect:
Szeretnék köszönetet mondani minden Fórumtársamnak aki ötlettel/hardverrel/bármivel segítette a projektet.
A közvetlen környezetemben pedig mindenki elviselte amit csinálok, köszönet Nekik is.
Külön köszönet Öcsémnek, aki többek között a képeket is készítette.
Tényleg, a képek...
Első címlapos cikkemet olvashattátok, remélem nem volt hiábavaló időtöltés.
