ÖSSZESZERELÉS
Először is fel kell helyezni a led szalagot a televíziónk hátára, ami nem is olyan egyszerű, mivel a televízió hátsó borítása sajnos nem minden esetben egyenes, de a szalag természetesen minimálisan hajlítható. Azt tanácsolom, hogy minden egymással szemben lévő oldalra egyenként mérjük fel a szalagot, mielőtt elvágnánk és számoljuk meg a ledeket, hogy a szemben lévő oldalakra egyforma hosszúságút tudjunk majd felragasztani. A sarkokra különösen figyeljünk, mert a vágott végeket össze kell majd forrasztanuk. Az eredeti cikkben (forrás a cikk végén) ezen csatlakozási pontokat a szalaghoz való csatlakozó elemmel kötötte össze a szerző, továbbá felhívta figyelmünket a vezetékek terhelhetőségére. Emlékezzünk csak a tápegység teljesítményének becslésekor mekkora áramerősséget kaptunk, amit bizony a vezetékeknek el kell viselniük.

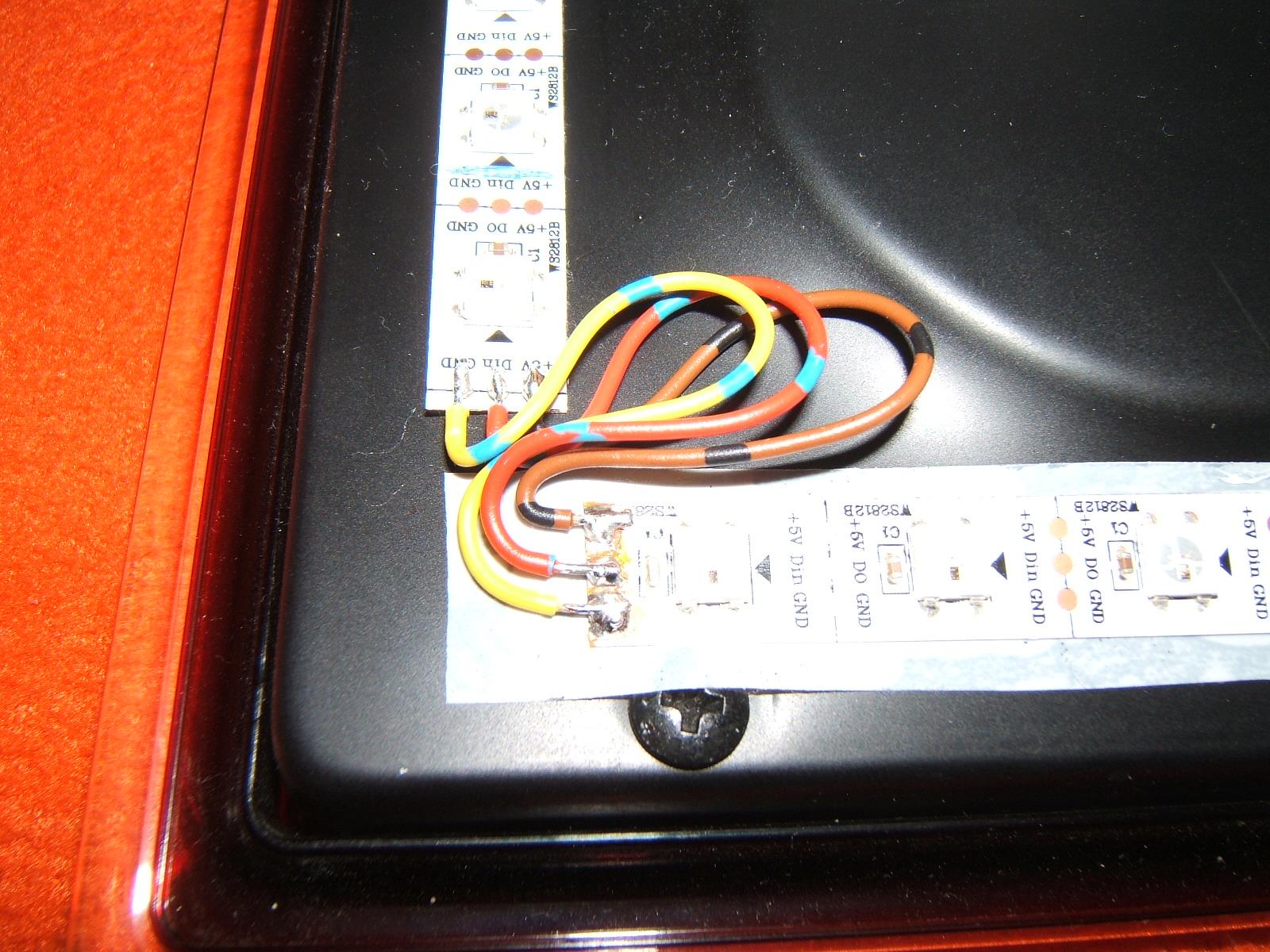

Ha a méretezéssel és elhelyezéssel megvagyunk, akkor bátran ragasszuk fel a szalagokat. A sarkoknál hagyjunk meg egy kisebb részt, ahol fent hagyjuk a ragasztó fóliáját, így könnyebb lesz forrasztani, utána majd levehetjük. Számoljuk meg a szegmensek számát mind a négy oldalon és jegyezzük meg!
Forrasszuk össze a megfelelő csatlakozási pontokat, figyelve a három áramútra, különös figyelmet fordítsunk még felragasztásnál is az adatvonal irányára, ezt a szalagon a DO és DI feliratok mellett a kis nyilak is mutatják.

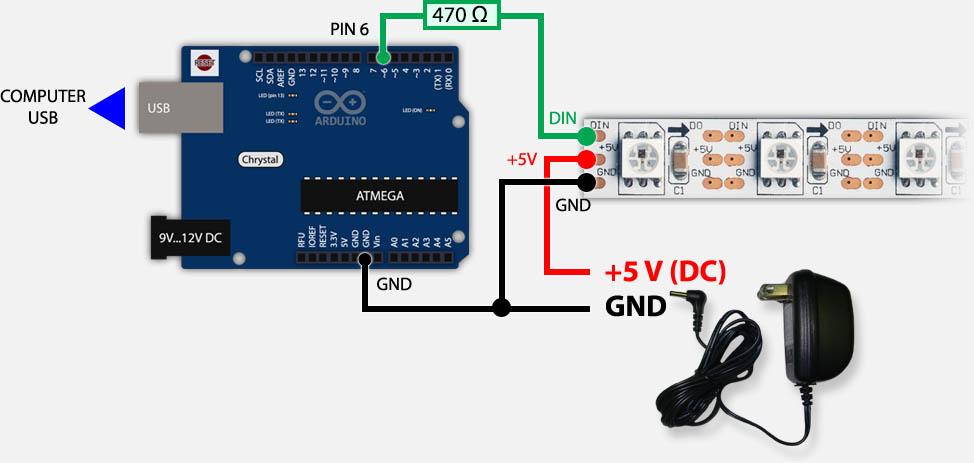

Nincs más hátra, mint összekötni a szalagot az Anduinóval a lenti ábra szerint.

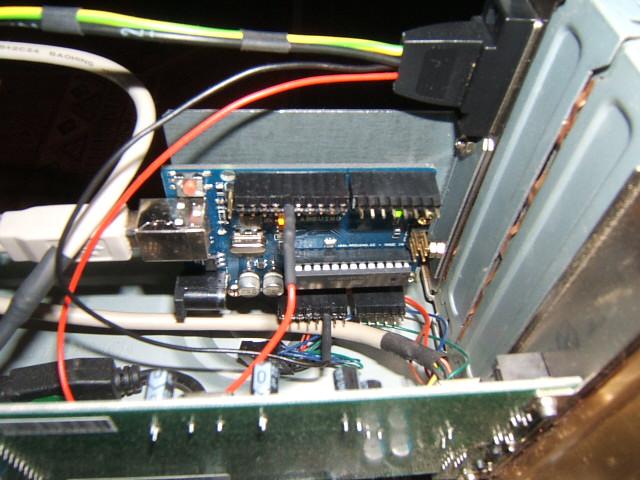

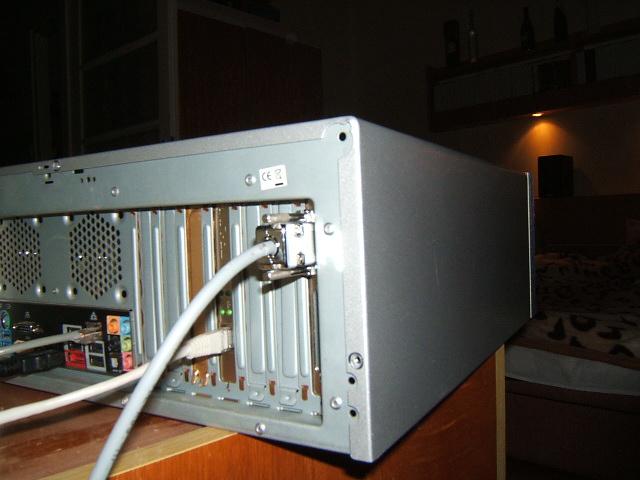

Mivel a számítógép és a televízió nem egy helyen van, így egy YSLY-Jz 3x0,75 mm2 kábellel kötöttem össze őket, melynek végére egy 9 pólusú D-sub csatlakozót szereltem. Az Arduino egy üres PCI helyen lévő vaklemezre van szerelve, amibe a csatlakozó csatlakozik.

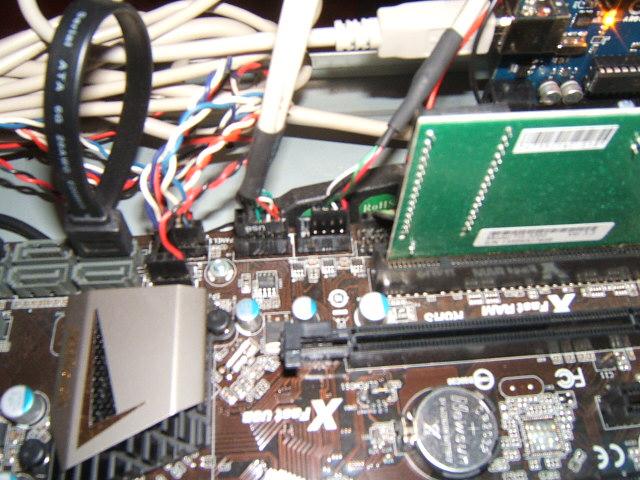

Az USB kábelt is csatlakoztassuk:
Elektronikai boltokban lehet kapni csatlakozót és tüskéket, így az alaplapi foglalatba lett bedugva a kábel kikerülve a - házon kábel ki - csúnyácska megoldást.

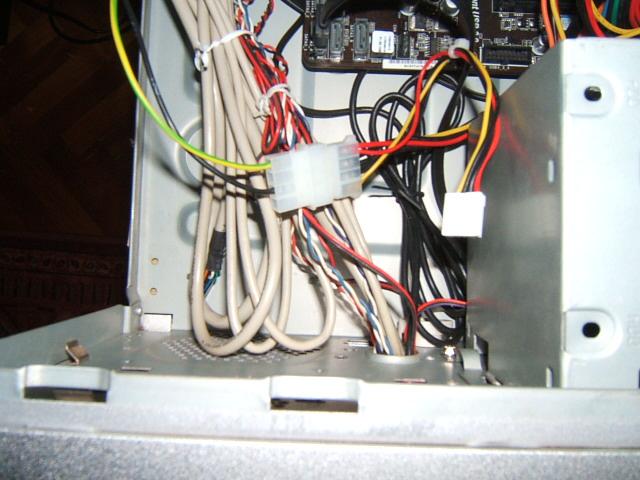

Már csak a tápegység csatlakoztatása van hátra:
Itt figyeljünk, hogy melyik vezeték az 5 V-os, figyelmetlenségem okán sikerült egy 2,5 m-es szalagot a másvilágra küldenem!
Az összeszereléssel megvagyunk, jöjjön a szoftveres buhera.
