Építés célja:
Az előző gépem elkényeztetett a csenddel és az alacsony hőmérsékletekkel, annak ellenére, hogy a vizet elsőre nem tudtam elképzelni a gépen belül. Aztán elkészült a 1366 rendszerre az első víz hűtötte gép. Erről Logoutra írtam is egy tapasztalt összefoglalót. Ez időközben eladásra került.
Jött az új gép és az új ötletek. Áttértem lga 2011 foglaltra. A proci – tuningolva – nem az alacsony hőtermeléséről híres, ezt megdobtam egy r9 390-nel, meg ugye az alaplap is bekerült a körbe. Mindezt terhelésre, levegővel hűtve egy felszállás előtt álló helikopter zajával jutalmazta kész rendszer. Persze itt is sikerült beválasztanom a Phanteks Enthoo Pro M házzal, mert nem fértem el benne, ha megtartom az optikai meghajtót. Így jött egy Corsair 750D High Airflow ház, de ezt is átszabtam egy kissé. Így már jöhetett a víz.
Gyári alkatrészek:
Alaplap: EK-FB KIT GA X99 LE blokk
Proci: Swiftech Apogee HD blokk (korábbi gépből maradt)
Vga: EK-FC R9 390X TF5 blokk
Pumpa + tartály: Alphacool VP 655 + EK X-Res Top 100 (korábbi gépből maradt)
Radiátor: 2 db Alphacool NeXxos XT45 280
Ventilátor: 4db Akasa Apache black
Csatlakozók: Alphacool; Bitspower, EK
Cső: 13/10 plexi cső
Átfolyásmérő: Aquacomputer high flow usb
Hőmérsékletérzékelő: Aquacomputer G1/4 külső – belső menetes
Pwm vezérlés: Swiftech 8-way pwm splitter
Háztartási boltból desztvíz
Mayhems pasztell yellow koncentrátum
1 m 10/12 barkácsáruházas flexi cső
Hirdetés
Nem vízhűtéshez, de a belső átépítés miatti gyári, vagy saját tervek alapján gyártatott alkatrészek:
Corsair 600T-hez való hdd rekesz, fiókokkal
Silverstone Clear cmos, mert a Gigabyte lespórolta az alaplapról a reset gombot (ezt még harisnyázni kell)
Corsair 800D kábelátvezető gumi (korábbi gépből maradt)
Lian-Li PE-03 tápegység beépítő keret (ezt még festeni kéne)
Corsair Obsidian 750D Front Dust Filter (nem tűnt elég hatékonynak a por ellen a Corsair megoldása)
Pumparögzítő fémlemez radiátor csavar kiosztásához, 2 mm vtg acéllemez, vízzel vágatva
Tápegység elválasztó lemez, dibond lemezből, maratva, hajlítva
MDPC-X egyedileg harisnyázott tápkábel hosszabbítók
Szálanként harisnyázott alaplapi frontpanel csatlakozók
Képek

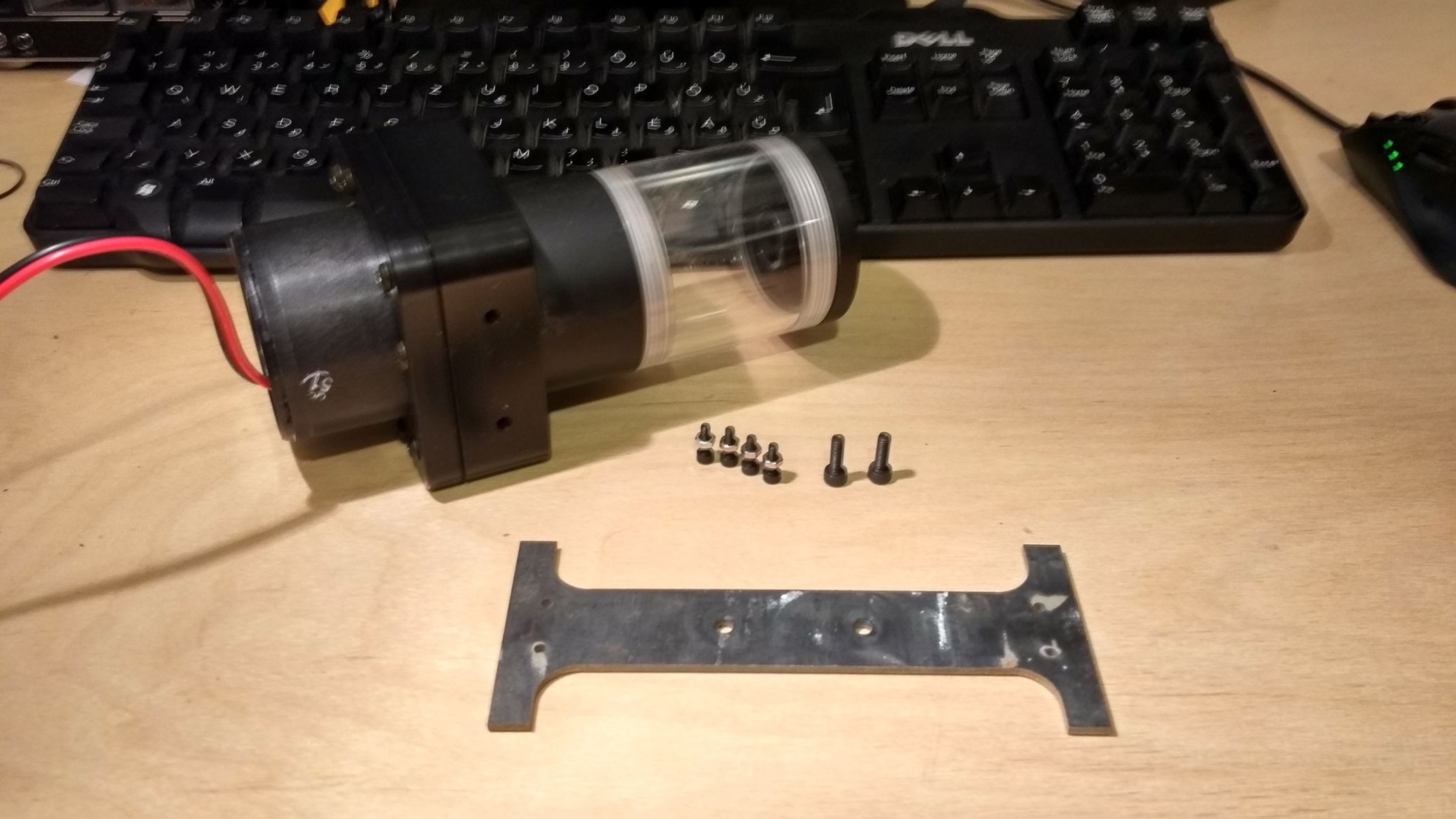

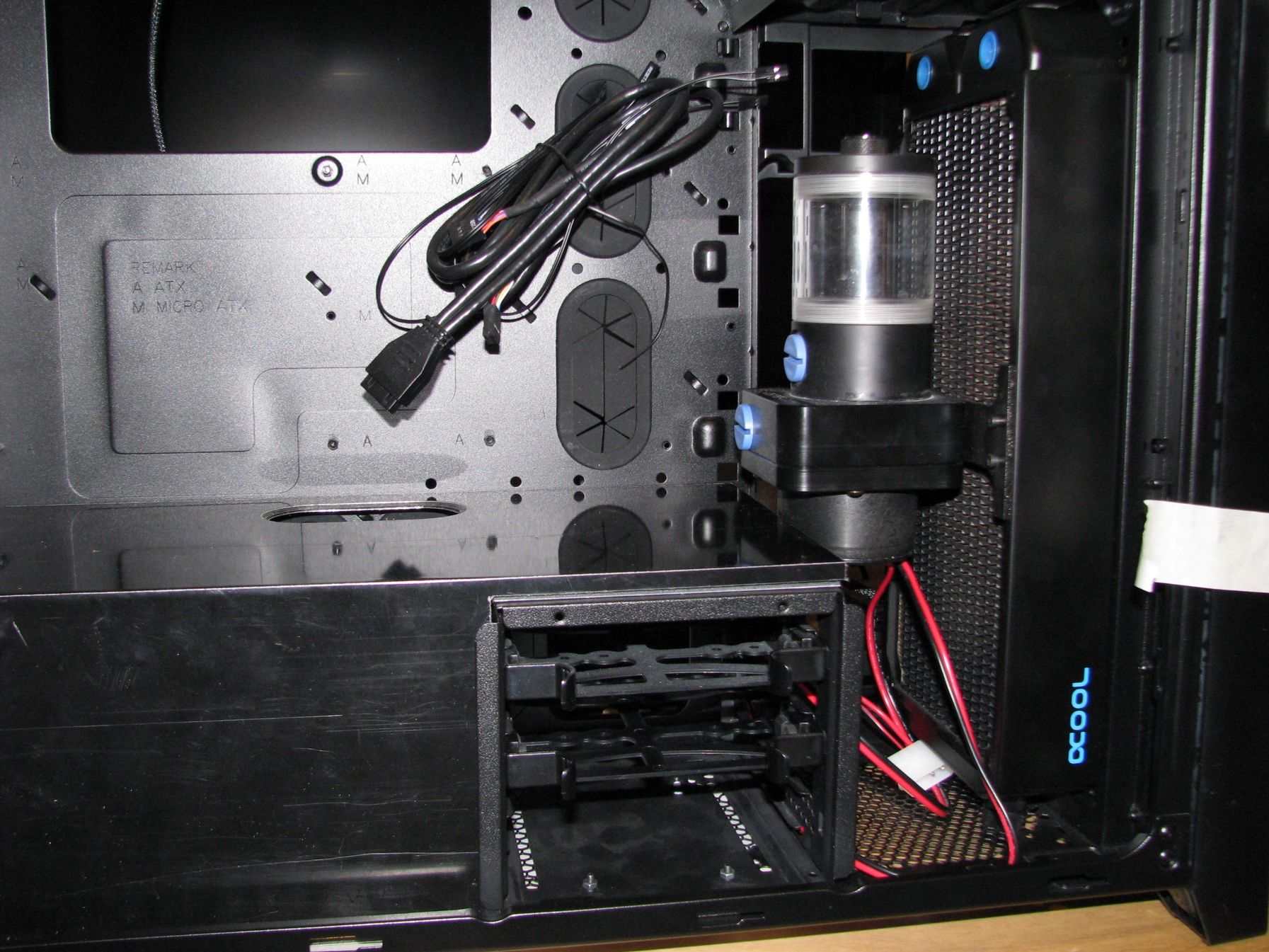

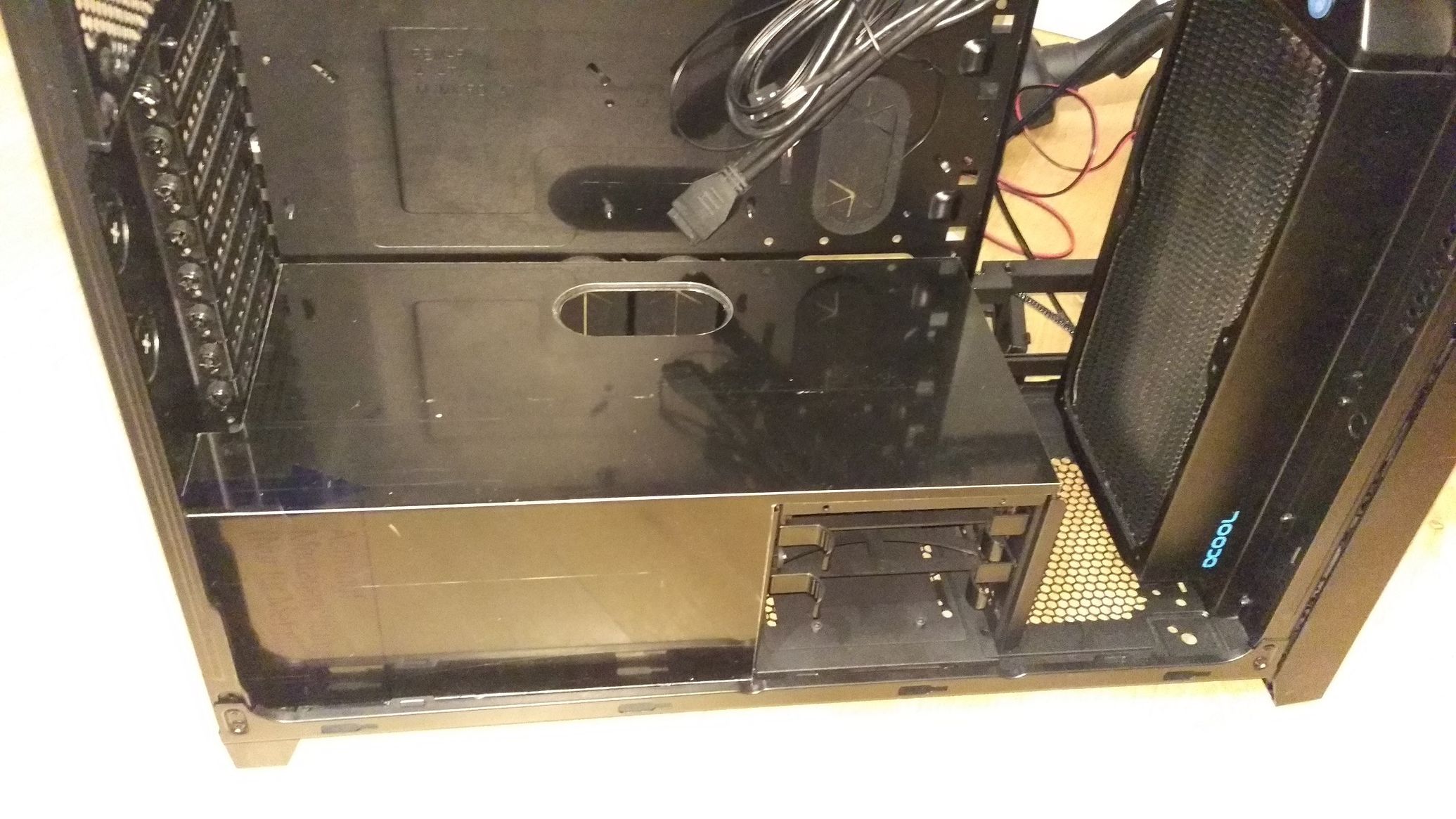

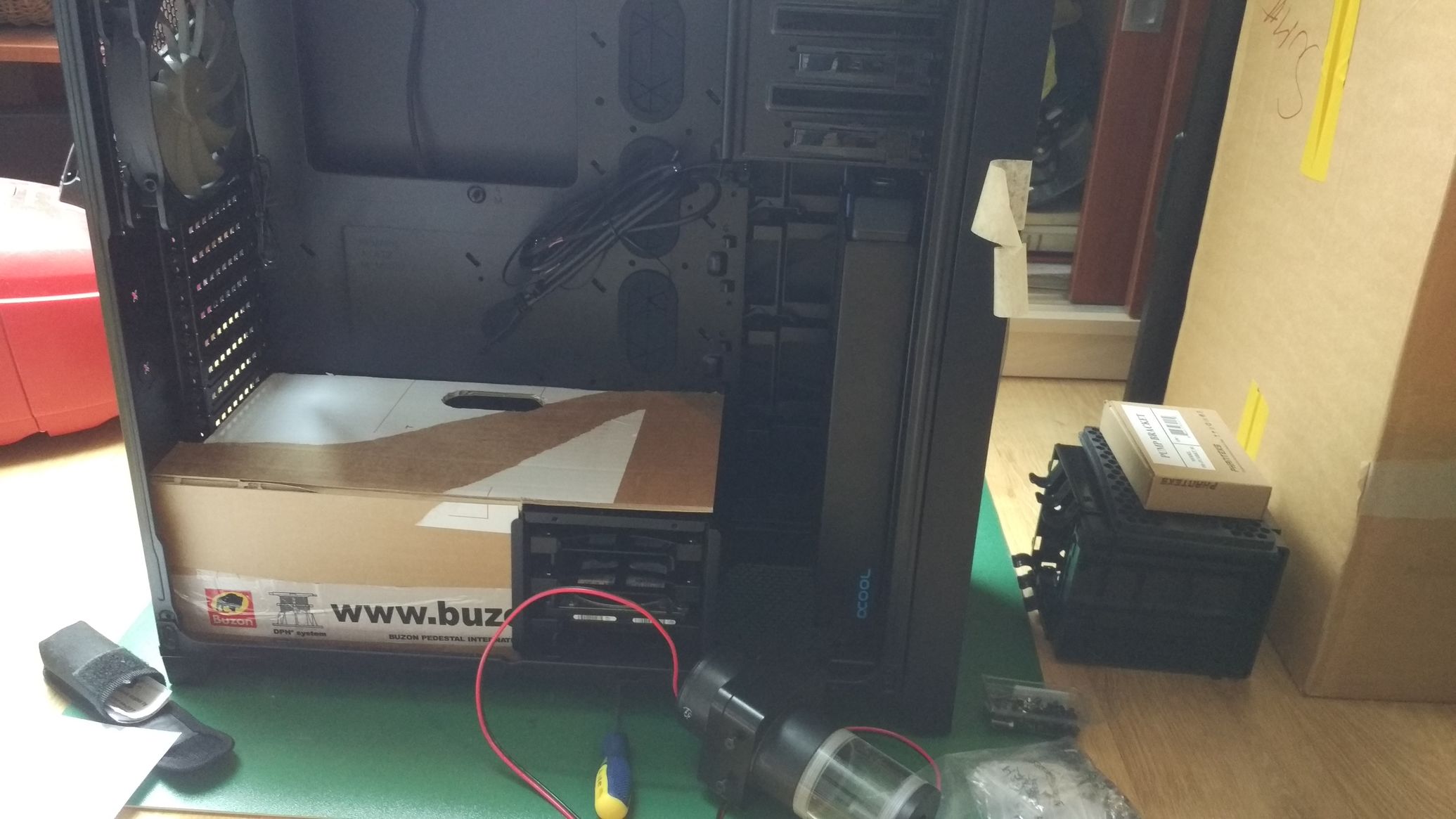

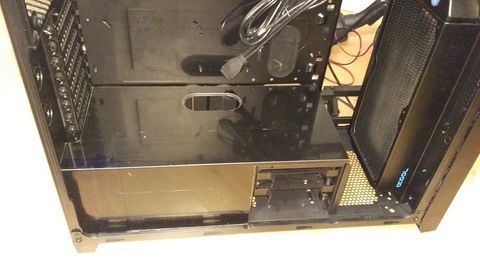

Átalakítás, pumpatartó:

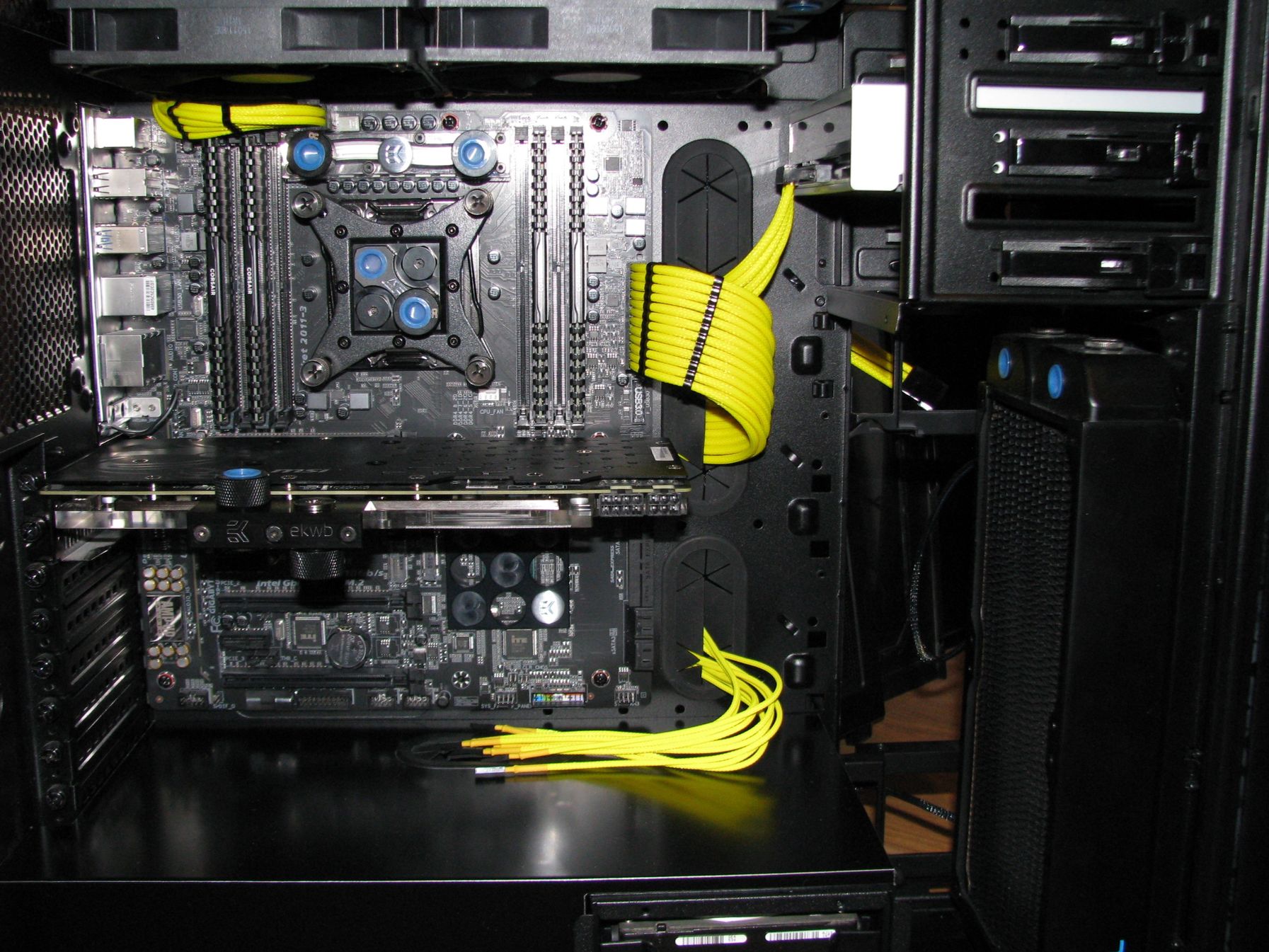

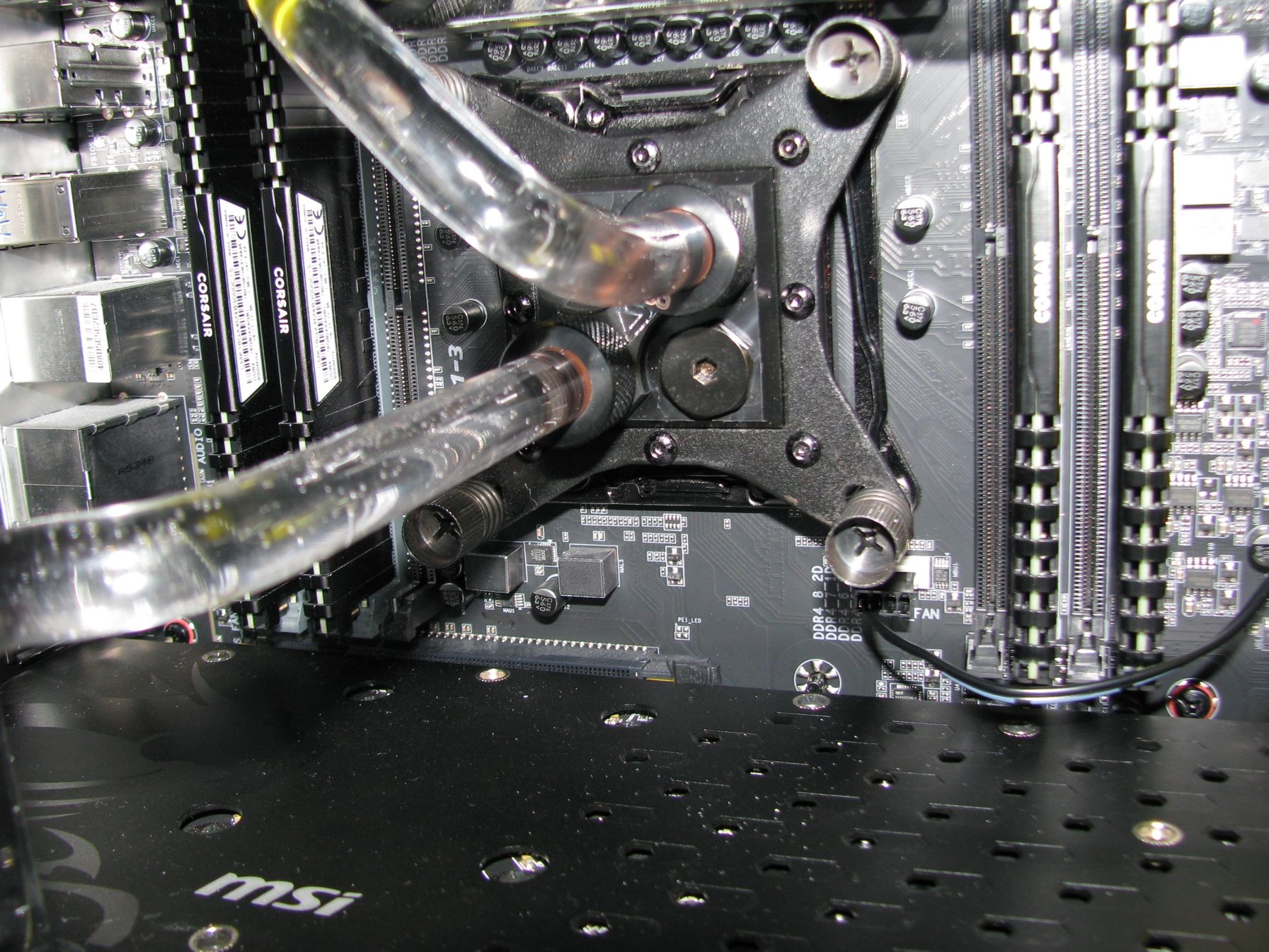

Blokkok:

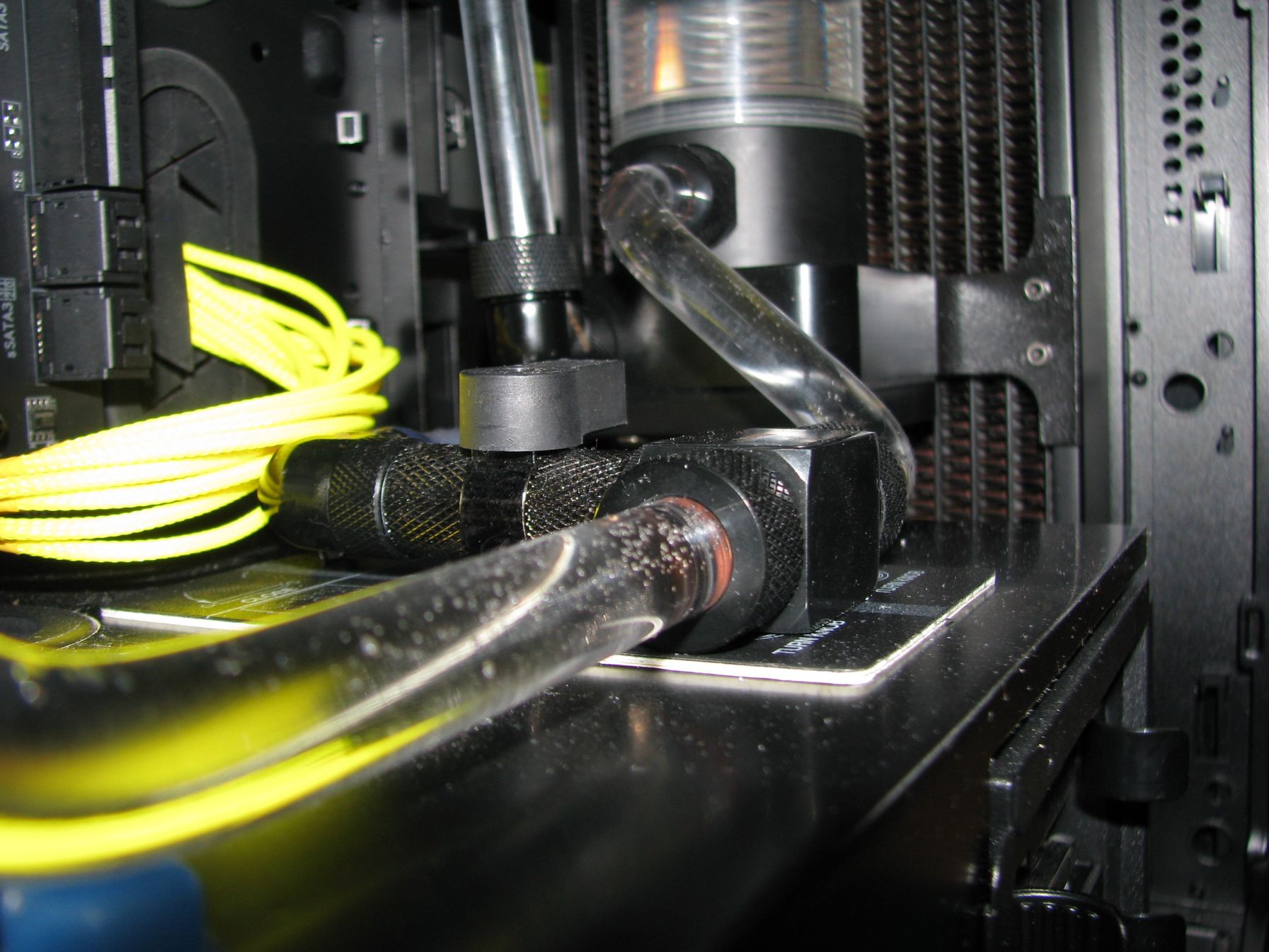

Csőszerelés után, feltöltve, víztartási próba:
(Mint az első vizes rendszernél itt is sikerült elárasztanom a gépet. Csak míg az elsőnél 2 ventilátor fürdött meg a desztvízben, addig itt a vga és az alaplap. Kb 1 deci beöntött folyadék távozott vesztesség mentesen a rendszerből. A hibát egy rosszul berakott csőnek köszönhettem, mert nem volt rendesen betolva a fittingbe. Szerencsére a desztvíz nem okozott galibát, csak 2 hét kényszerszünetet.)

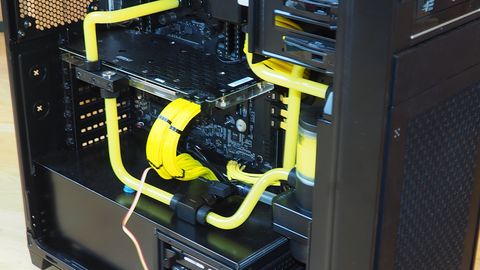

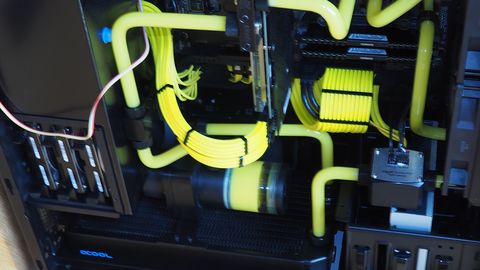

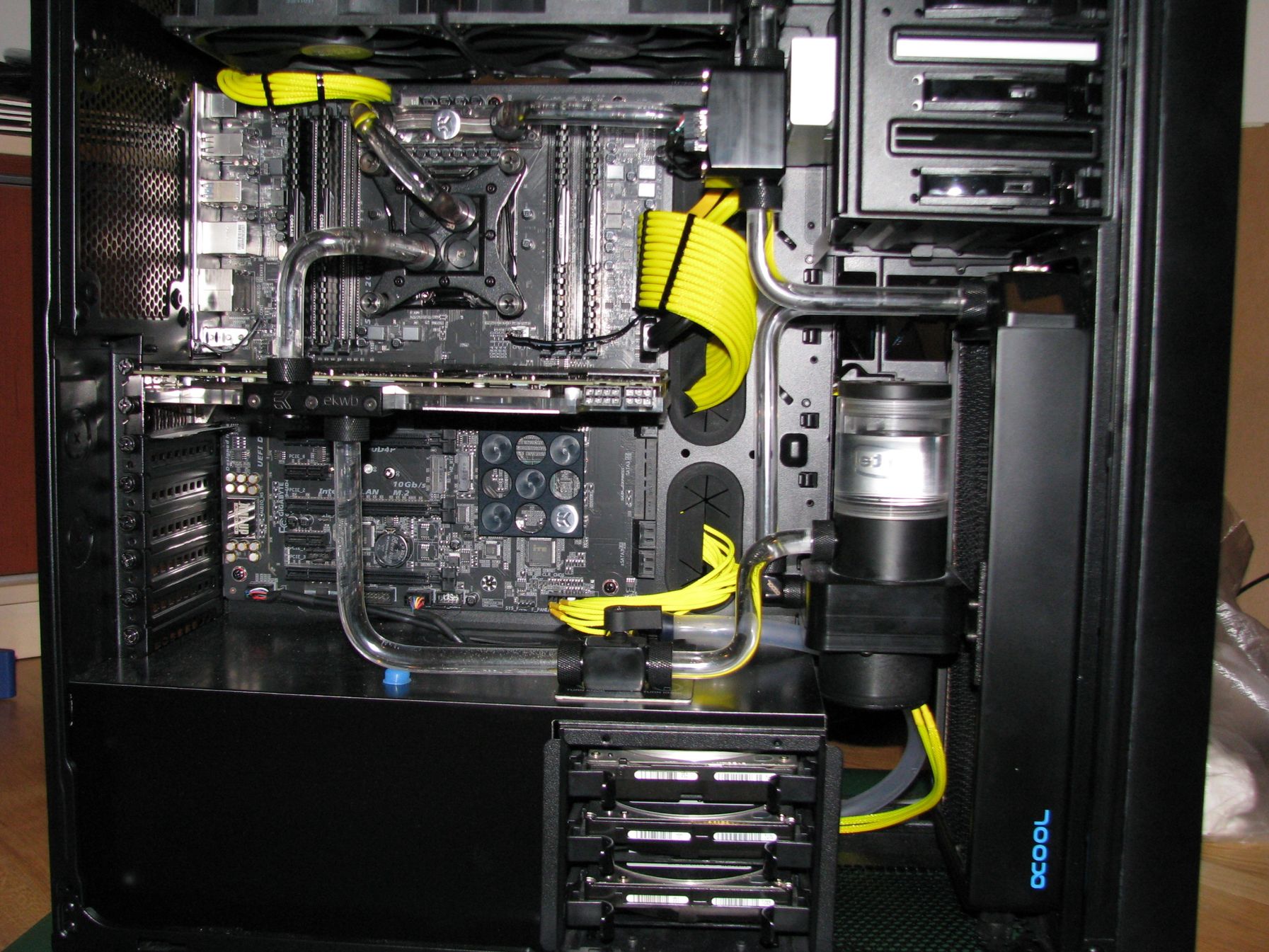

A „majdnem” kész rendszer:
Hiányok:
Pár kábel harisnyázása
Az utolsó fotókon látható kék gumi helyett plexi csőtartó „faragása”
Odd feketére fújása, vagy matricázása
Táp beépítő keret festése
Eredmény:
Szobahőmérséklethez viszonyítva idle +6-8°C, míg terhelve +12-15°C alakulnak a vízhőmérsékletek. Mindezt pwm vezérléssel, amit 600-800rpm közötti ventilátor fordulattal abszolvál a gép, de 750 rpm felett már van szélzaj. Így a legmelegebb alkatrésznél 45-48°C-t terhelt hőmérséklet alakul ki. A Corsair 750D gumi rögzítései miatt rezonancia nem érezhető.
Tapasztalat:
Feltöltés előtt, legalább egyszer fújjon bele az ember fia, lánya a rendszerbe és próbáljon meg kb 0,1bar nyomást tartani a rendszerben a kalibrált pofzacskójával. Ha kimarad, úszhat a gép…
