Arcade Stick házilag.
Az ötlet...
Akkor kezdődött, mikor kipróbáltam a Street Fighter IV-et és eszembe jutott, hogy nem e lehet olyat játékvezérlőt kapni, mint ami régebben volt az Arcade gépeken.
Annak idején rengeteget játszottam évekig ilyen gépeken és nagyon megszoktam az irányítást (SF, MK, stb...).
Kis keresgélés után rájöttem, hogy igen, lehet kapni legfőképpen konzolokhoz, de van PC-hez is.
De ahogy keresgéltem, olvasgattam, videókat néztem, rájöttem, hogy az olcsók azok gagyik is egyben, a drágák viszont jók, de sok esetben azokat is moddolják mert nincsenek velük megelégedve.
Aztán találtam pár külföldi fórumot, képeket ahol házilag gyártanak maguknak.
Na és ekkor villant fel bennem, hogy "csinálok én is egyet!". :)
Ez itthon, több mint 30.000Ft-ba kerül... :)
Az alkatrészek...
Az alkatrészek...
Az alkatrészeket Itthonról, Texasból és Kínából rendeltem.
A gombok és a kar is játékgépekbe lett gyártva, emiatt masszív, időtálló szerkezetek.
Mindegyik mikrokapcsolós, így ha elromlik 1-200Ft-ért meg lehet javítani őket.
Kell hozzá:
- 1 Stick (Joy).
- Legalább 6 gomb (Én 8-al csinálom).
- 1 gamepad vagy lehet más vezérlő is, a lényeg az, hogy a gép felismerjen legalább 6 gombot és a 4 irányt.
- Kevés faanyag, pár csavar és vezeték.
A tervezés...
A tervezés...
Először le kellett méretnem egy gyári stick paramétereit, hogy mi hol helyezkedik el.
Ezért köszönetet is mondok forguet fórumtársnak.

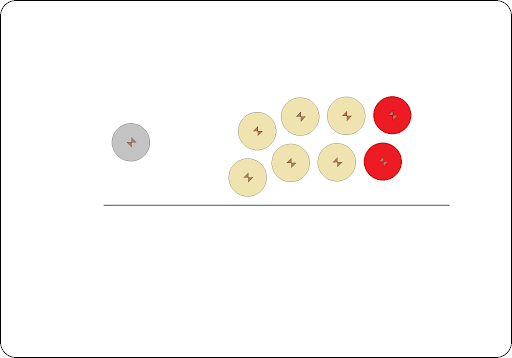

A sablon...
Pár variáció, hogy hogyan lehet még elhelyezni a gombokat... mert ugye kinek mi a kényelmes. :)

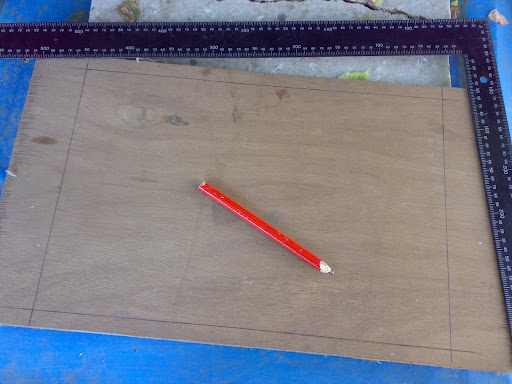

Következő lépésben a pad tetejére, ami 1cm-es rétegelt lemez a végső méreteket berajzoltam.
A leendő méretek...
Majd a kinyomtatott sabolt a helyére igazítva bejelöltem a kar és a gombok leendő helyét.
A gombok és kar helye...
Következő lépésben a pad felső részét méretre vágtam, ami 42x28cm lett. oldalt 1-1cm-t ráhagytam, így lett egy pereme ami mondjuk azért is jó, hogy van rajta fogás.
A kart beépítettem a helyére, a gombok helyét megjelöltem.
A gombok a kép készítése után érkeznek még meg, ezért nincs kivágva nekik a lyuk.
Ezután jött az oldalak elkészítése, amit MDF faanyagból csináltam.
Ezt magam felé megdöntöttem, így hátul 11, elől pedig 9cm lett.

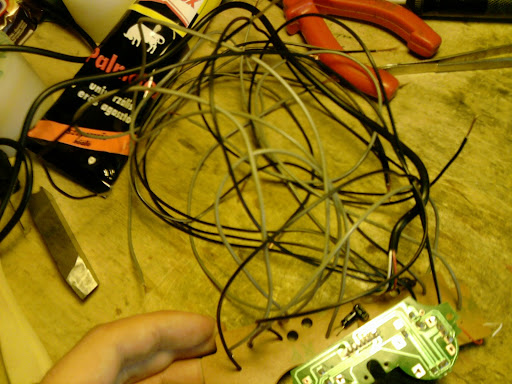

A gamepadot szétszedtem, a NYÁK-ról a gombok vezetékeit kivezettem.
Összkép...
Az összeszerelés, véglegesítés, próba...
Utolsó fázisban az egészet összeraktam, a gombokat és a joyt is bekábeleztem, a vezérlőt rögzítettem.
Kábelek kicsit elrendezve. :)
És íme, így néz ki teljes egészében. :)
Még a későbbiekben lehet valami kárpittal vagy hasonlóval a külsejét tetszetősebbre varázsolom, de egyelőre így maradt.
1 start gombbal még bővíteni fogom, meg ha kárpitozom akkor még képekkel gyarapítom a cikket.
Költségek:
Joy: 2075Ft + 1000Ft szállítás.
Gombok: 20$.
Gamepad: 4.86$ szállítással.
Csavarok, kábelcsoki: 500Ft.
Faanyag, kábelek ingyen voltak, de megvásárolva kb 2000-2500Ft lett volna.
Összesen: kb. 11500Ft, a dollárt 230Ft-al számolva.
A képek minőségéért elnézést kérek, de csak a telefonom volt nálam.
Hasznos tanácsokat, hogy ki hogy csinálná szívesen elfogadom. :)
Továbbá minden építő jellegű kritikát elfogadok.
Ez az első cikkem, tessék így kezelni... :)
