A kész LCD kijelző rögzítése

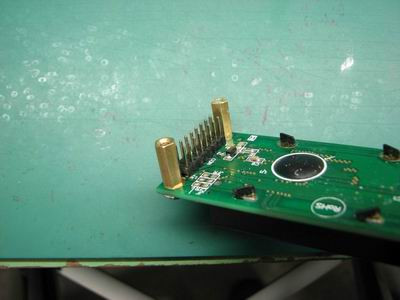

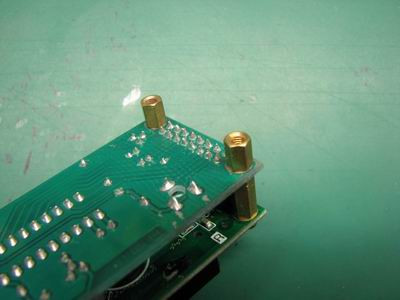

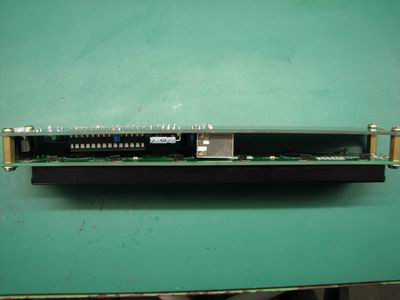

Az LCD és a vezérlés összekötésére 2 soros tüskesor szolgál, a mechanikus rögzítést menetes sárgaréz csavarok oldják meg. A zárlat elkerülése érdekében az USB aljzat teteje szigetelőszalagos védelmet kapott.
A teljesen kész kapcsolást a korábban már említett külső vezérlőpanel mellé kerül fel.

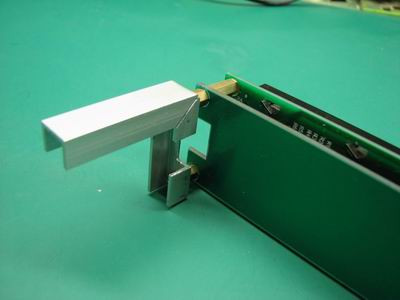

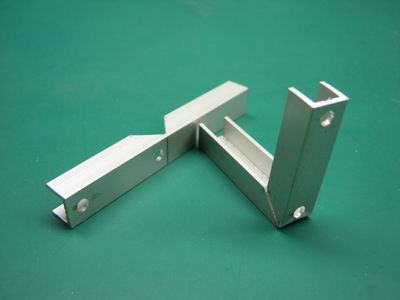

A rögzítéséhez készítettem alumínium U profilból egy -egy L alakú tartóelemet,
melyet két kisebb réz csavar tart távol a vezérlő paneljától, a zárlat elkerülése érdekében.

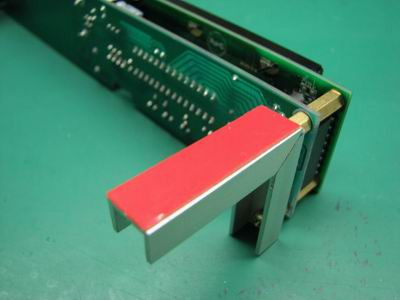

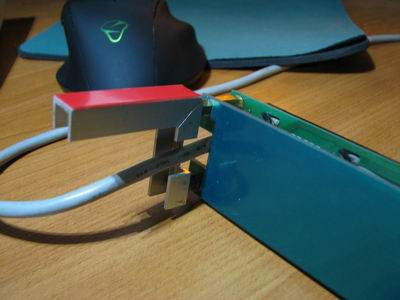

A tartókonzolt a helyére 2 oldalas ragasztó rögzíti fel, a jobb oldali konzolon a kivágás az USB kábel elvezetésére szolgál, ehhez a nyákon is ki lett alakítva egy kivágás.

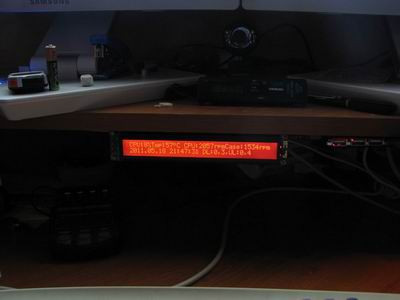

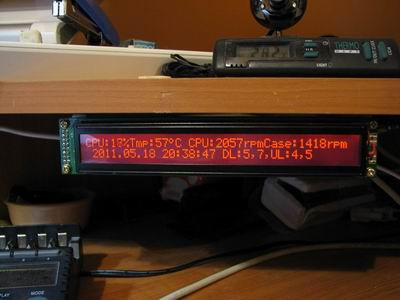

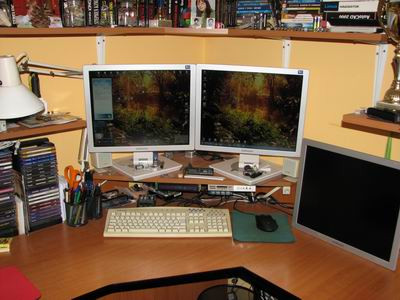

Az utolsó képeken már a helyén a kijelző
Jelenlegi állapot:
Nagyjából fél éve használom, szerencsére 64 bites oprendszerhez is találtam hozzá drivert, így az új konfignál is kiszolgál. Egyedül az LcdSmartie-val akadt kis gondom, valamiért az ethernet vezérlő adatforgalmát nem méri.
A jelenlegi kis vezérlőpanelnek már fejben tervezés alatt van az utódja, a kártyaolvasóval az USB-Hub-al és az LCD kijelzővel együtt majd egy dobozba fognak kerülni. Amennyiben lesz rá érdeklődés arról is születik majd egy írás.
Köszönöm, hogy elolvastad
