Szétszerelés / 1. / alsó modulok

Alsó panel

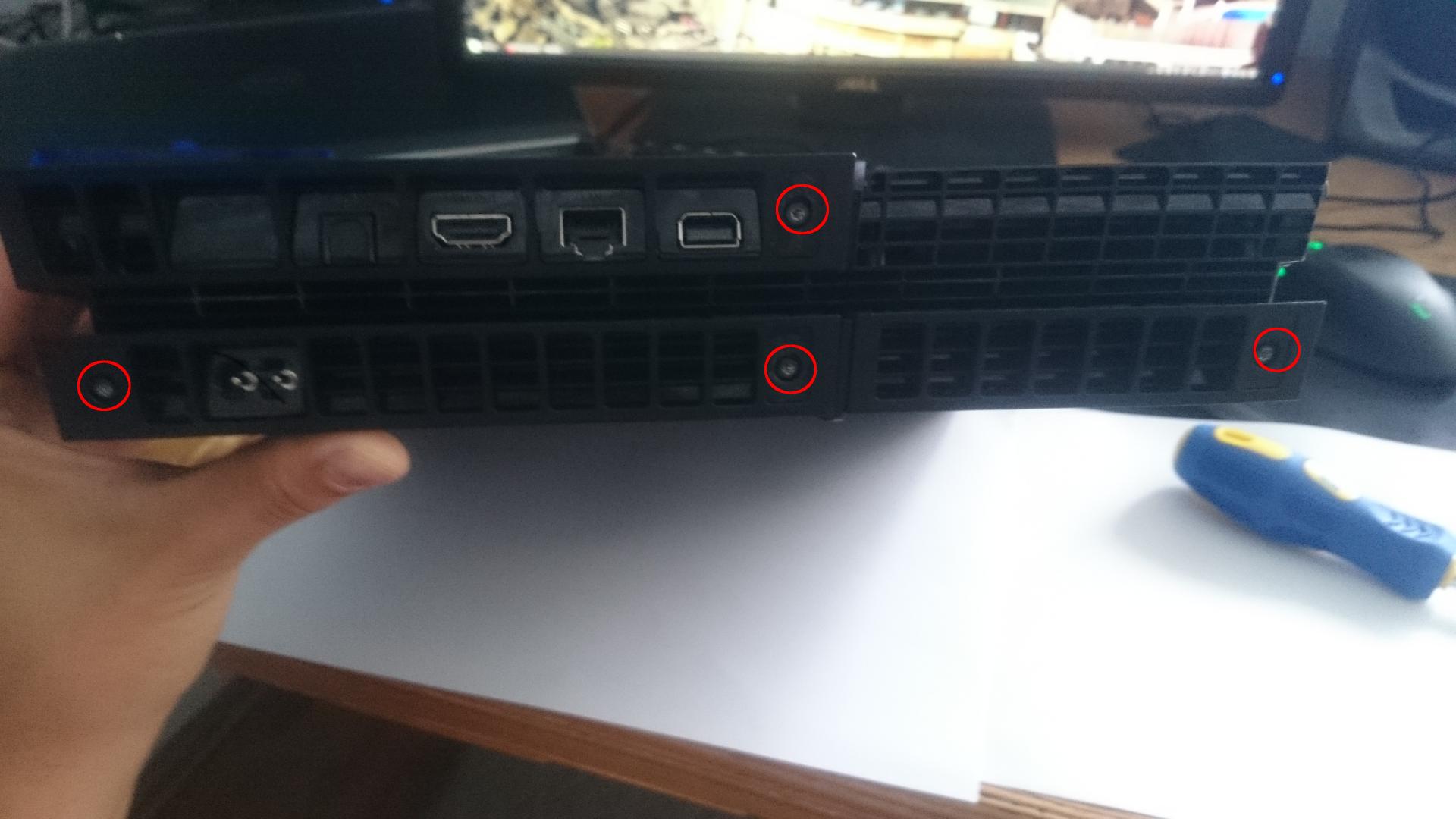

1. Első lépésben 4 db fekete Torx TR9 csavart kell eltávolítanunk a gép hátuljából, a két szélsőt egyszínű lakkos fekete matrica védi, a középső kettőt garanciás matrica.

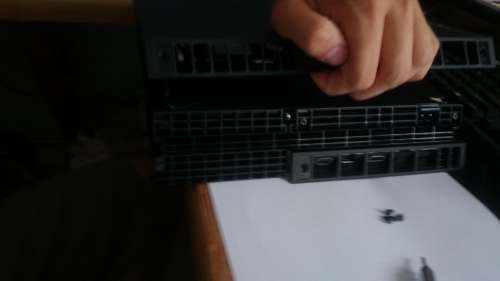

2. A 4 csavar eltávolítása után a gépet elejére fektetve, alját óvatosan, hátulról kezdve felfeszegetjük. Nem kell félni, nem törékeny darab, de azért csak óvatosan.

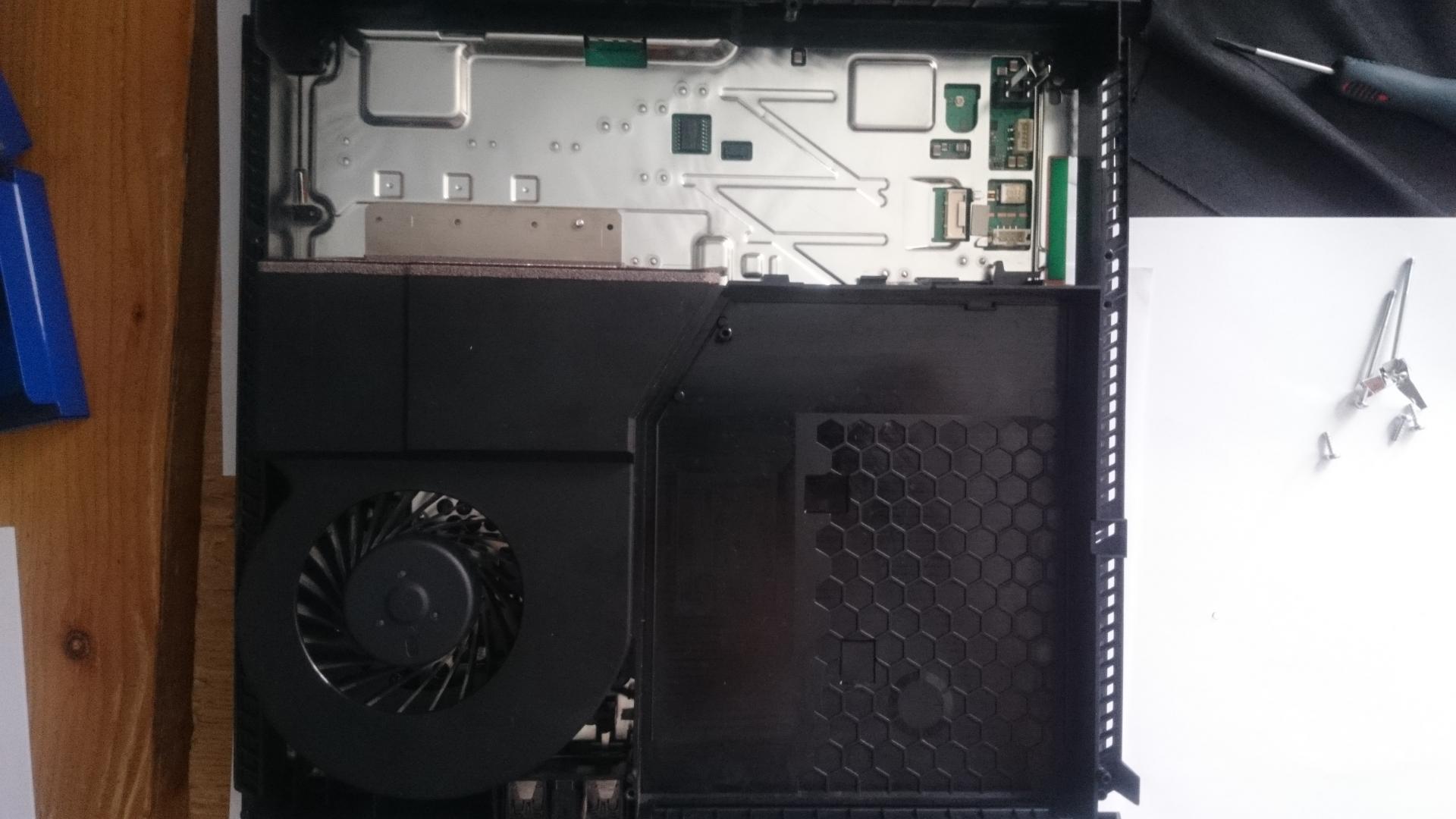

Tápegység

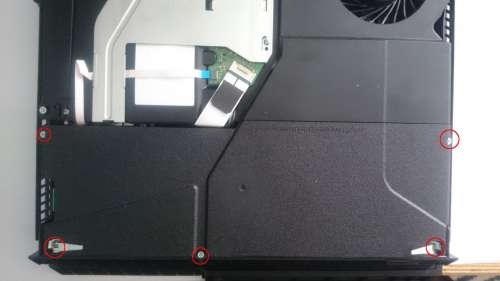

1. Távolítsuk el a 3 TR9 csavart és a 2 hosszú alátétes philips csavart.

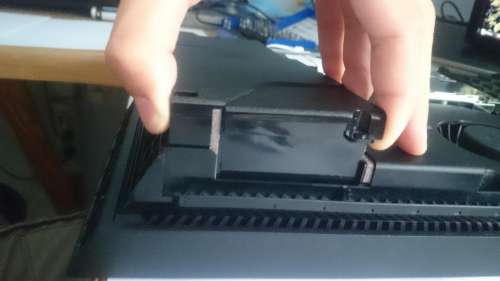

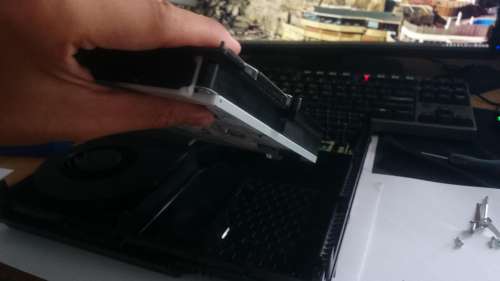

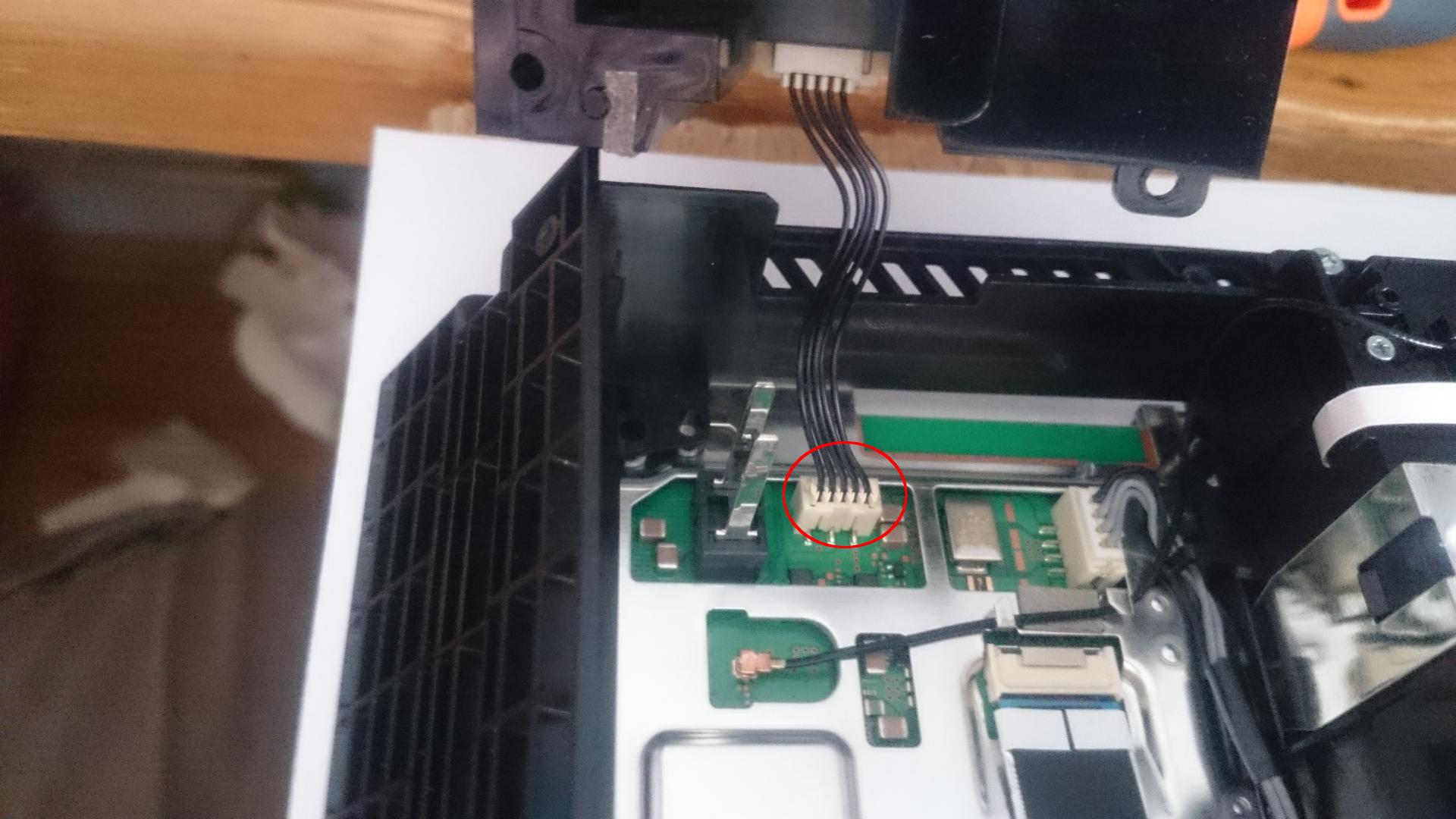

2. a tápegység jobb oldalánál (a PS4 a tetején fekszik és a hátulja, a csatlakozók állnak felénk)) nyúljunk alá, majd ha kicsit megemeltük, akkor a túloldalt is feszítsük fel óvatosan (ezen az oldalon nehezebb lesz, elég patent a dolog, a 12V -os csatlakozó két tüskéből áll, ami beszorul a tápegységbe. Nem fog eltörni, a lényeg, hogy egyszerre emeljük a két oldalát, vízszintesen!). Végül a fennmaradó tápkábelt húzzuk le az alaplapról.

Antenna & optikai meghajtó
Az optikai meghajtó egy elég komplex modul, amelyről külön még lesz szó, egyelőre csak kiemeljük egyben, egyúttal az antennát is tegyük félre az útból.

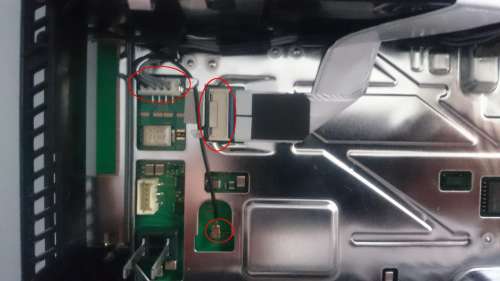

1. Fentről lefelé haladva a képen: húzzuk le az optika tápkábelét, majd a szalagkábelt is (itt a csatlakozón lévő kis fémlapot kell lenyomni, így kiold a zár és kihúzható a kábel), végül az antennát a szokásos módon pattintsuk ki. Utolsó lépésként az optikáról is csatlakoztassuk le a táp- és szalagkábeleket, hogy felfedjük egy csavar helyét!

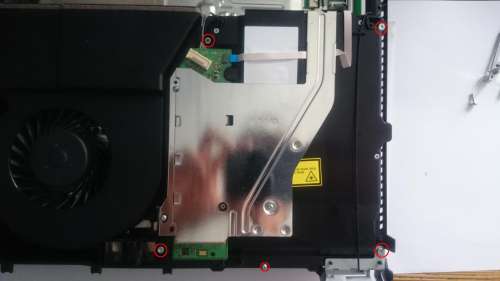

2. további 4 TR9 és 1 Philips csavartól megszabadítva a gépet, kiemelhetővé válik az egész optikai modul, illetve külön az antenna is.

Ezzel a gép alját "ki is pucoltuk", haladhatunk tovább a tetejével.
