Bevezető, komponensek
Bevezető
Mióta januárban végre megjelentek az AMD Brazos platform képviselői, fontolgattam egy kicsi hely- és energiaigényű rendszer beszerzését. A leváltandó versenyző az előző generációs AMD platform volt, 785-ös IGP-vel, és egy alacsony feszültséggel futó Athlon II x2 245-el. Az első fontos szempont az volt, hogy teljesítményben ugyanazt a szintet tudja hozni, mint a régi rendszer. A másik legfontosabb feltétel pedig a zajmentesség, hogy észrevétlenül, akár a hálószobában is el lehessen helyezni (természetesen megfelelő kijelző társaságában).
Brazos Media PC
A rendszer összeállításánál az alábbiakra esett a választás:
viaLan EPC3 ház (tápegységgel)
AsRock E350M1 alaplap, CPU, GPU
KingMax DDR3-1333 2GB memória
Seagate HDD 2.5" 160GB 7200 RPM hdd

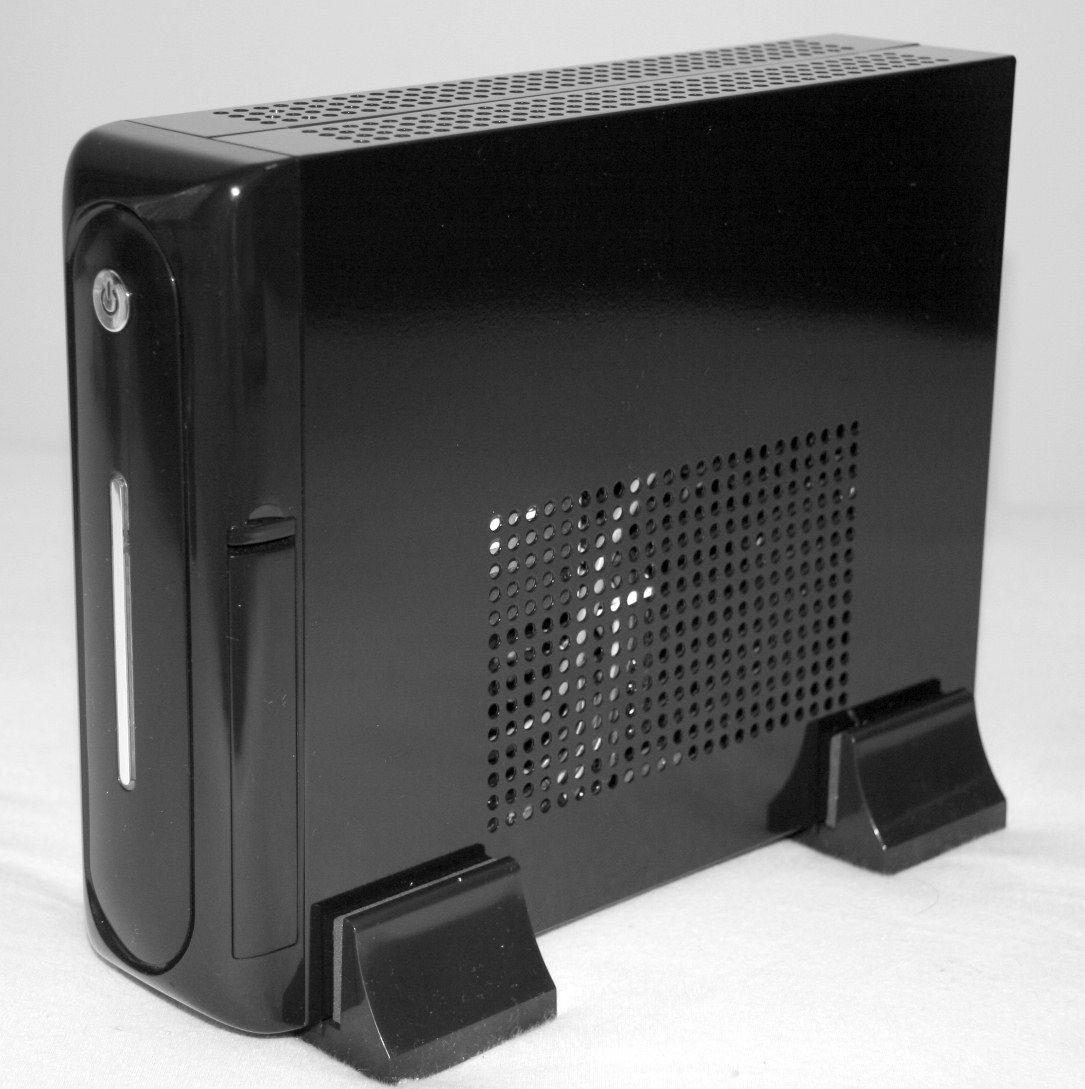

viaLAN EPC3
A ház a kisméretű gépet építők számára ideális: csak a legszükségesebb alkatrészek és tartók vannak benne, a minél kisebb helyigény miatt, de azért egy hasznos extrát is beszorítottak a tervezők. A ház rengeteg szellőzőnyilassal rendelkezik, mind a tetején, illetve az oldalain, ezáltal nincs az a pozíció, amelyben ne tudna a meleg levegő akadálytalanul távozni a belsejéből.
viaLAN EPC3 belülről
Belülről épp annyi hely van benne, hogy egy m-ITX alaplap beleférjen, az alapfelszereltségben benne lévő paneltáp! mellé. Ez mindössze 4-5 cm-t ad a teljes rendszer méretéhez, és nem kell mondanom, hogy teljesen passzív hűtésű. Maximális teljesítménye 120W. A ház tartozéka továbbá egy külső ACDC tápegység, amely papíron mindössze 60W leadására képes, viszont pont elegendő akár a legerősebb Brazos meghajtására is, nem is beszélve, hogy biztosan előbb mondja fel a szolgálatot a paneltáphoz képest - pl. túlterhelés esetén. Szintén nem kell aggódni a paneltáp esetleges túlmelegedéséért sem, ha csak félgőzzel hajtjuk.
viaLAN EPC3 panel táp
További részletek
További részletek a házról
Néhány szót az extrákról:
A ház rendelkezik a már szokványosnak mondható első audio és usb kivezetésekkel, de ajándékként még ellátták egy hagyományos táp és sata csatlakozó aljzattal is! Ennek hasznát is vettem a szerelésnél, telepítésnél. A ház első élénél található a két csatlakozóhely: adott egy sima SATA aljzat, amibe standard SATA kábel csatlakoztatható, illetve mellette egy négytűs hagyományos hdd tápcsatlakozó aljzat, amibe csak egy táp-SATA táp átalakítót kell csatlakoztatni, majd bármilyen SATA eszközt ráköthetünk. Természetesen mindez egy esztétikus ajtó mögött került elrejtésre.

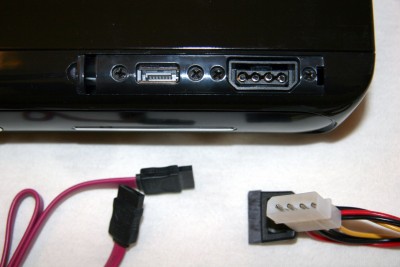

Külső SATA és táp csatlakozó
A külsőről annyit, hogy esztétikus, tükörsima, lakkfekete felülete van minden oldalról, alapvetően minőségi benyomást kelt. Az összeszerelés minősége jó - nem mozog, nem zörög - és nagyon szorosan kapcsolódnak a szerelhető alkatrészek, oldallapok is. Emellett a ház, a szellőzőnyílásoknak és a kis méretnek - nomeg a paneltápnak - köszönhetően, rendkívül könnyű, mintha egy könyvet (leginkább regényt, nem pedig lexikont) fogna az ember a kezébe, még teljesen összeszerelt állapotban is.
Jobboldalt található a SATA rejtekhelye
Az alaplapról nem írnék sokat, az alábbi cikkben részletesen bemutatásra került.
Az AMD Brazos platform tesztje
A legfontosabb, amire figyelni kell, az 1.20-as UEFI FW verzió, amely a stabilitás javítása mellett lehetővé teszi a DDR3-1333 memória órajel beállítását is, amely nagyon jótékony hatással van a teljesítményre.
AsRock E350M1
A Brazos alaplapi (ha lehet egyáltalán még így hívni, hiszen már nem csak "alap" lap) slotokba egyetlen 2GB-os memóriamodul került (KingMax DDR3-1333 2GB). A 64 bites memóriavezérlő miatt nem is szükséges több modul, ezzel is csökkentve az energiafelhasználást. A 2GB a minimum a tervezett Win7 operációs rendszer alá, hiszen a Brazos platform a GPU számára is ebből foglalja le a Frame buffer és a textúrák tárolásához szükséges VGA memóriát. A memóriamodult ráadásul az előző rendszerből emeltem ki, amelyet még korábban bővítettem 4GB-ra VirtualXP futtatás miatt, igy a memóriára sem kellett külön költeni. (Egyébként kb 5K HUF körül beszerezhető.)
Seagate Mumentus 7002.2
A merevlemez szintén kéznél volt (Seagate Momentus 7200.2 160GB), egy korábbi hdd csere után maradt meg, arra várva, hogy a mobil rackből egy hasznosabb helyre költözhessen. A hdd annak ellenére, hogy papíron 7200 RPM-et tud, nem túl fürge, talán 40-45 MB/s-re, ha képes szekvenciális olvasás esetén - hiába, nem mai darab.
Összeszerelés
Összeszerelés
Nincs is egyszerűbb, mint egy paneltápos kis házba beszerelni egy kis alaplapot, amin már alapkiépítésben minden lényeges komponens megtalálható. A ház kábelei a méreteihez vannak igazitva, szinten minden kábel a megfelelő helyre áll. Az egyetlen trükkös megoldást az ATX tápcsatlakozó igényli, sajnos pont a hdd keret alá esik, igy egy kicsit hajlítani kell rajta, de ez az apróság, azt hiszem, belefér. A házhoz érdemes rövid, esetleg 90 fokos dugóval rendelkező, SATA csatlakozót beszerezni, én megoldottam egy feltekert 50 cm-es sima kábellel, ami a paneltáp mellett van beszorítva. Szerencsére a levegőáramlást érdemben nem akadályozza, inkább csak esztétikailag nem optimális.

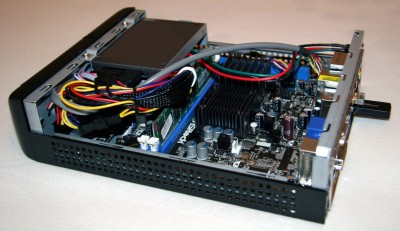

Brazos összeszerelve
A front panel usb és audio kábelei sajnos egy kicsit furcsán, pont keresztben mennek át az alaplap felett, de egy kis irányítással nem fogják útját állni a cpu hűtésének. A hdd keret, amint említettem, elég szorosan fér csak a tápkábel fölé, de legalább kicsit megtámasztja, talán még csökkenti is az esetleges rezgéseket, zajokat. a hdd keretbe igény szerint szerelhető extra, apró, 4 cm-es légkavaró, de 2,5"-os hdd esetén erre külön nem nagyon van szükség, köszönhetően a jó szellőzésnek. Ugyanez a ventillátor szolgál a paneltáp hűtésére is - aki esetleg nagyobb teljesítményigényű rendszerrel, nagyobb külső tápegységgel használja, annak mindenképp célszerű megfontolni a beszerelését.
Az összeszerelésnél ne felejtsük el bekötni a külső Sata csatlakozó és a tápcsatlakozó másik végét, különben az előlapi Sata-t nem fogjuk tudni használni. Személy szerint nagyon jó ötletnek tartom a standard Sata+tápcsatlakozó párost, hiszen az eSata csatlakozó általában már ott van az alaplap hátsó panel csatlakozói között (a legtöbb Brazos lap esetében legalábbis).

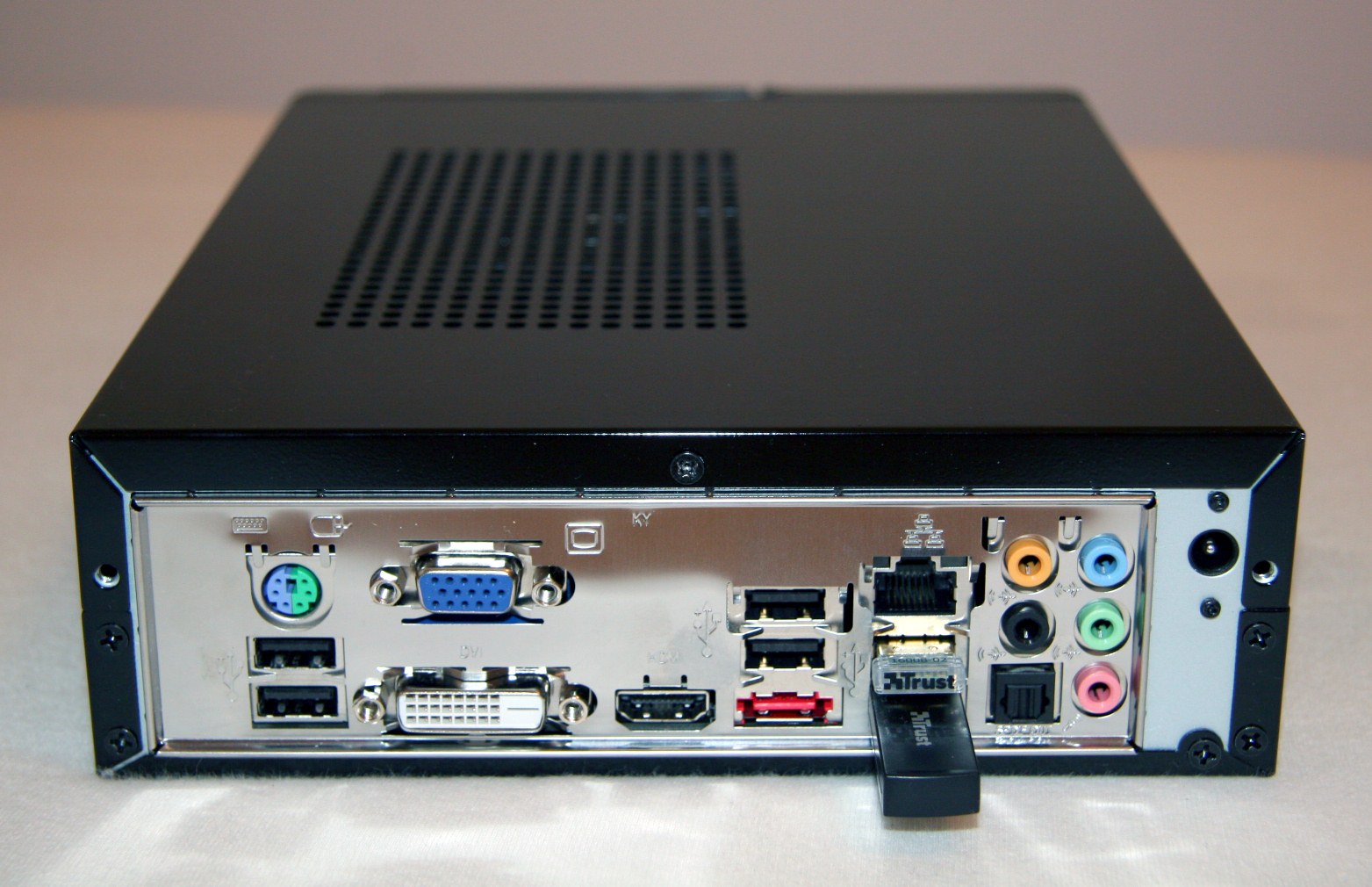

AsRock E350M1 hátlap
A hdd keret csavarjainak meghúzása után már csak a ház fedőlapját kell felhelyezni, és kész!
Nem kell mondanom, hogy a házi gépépítés esetén nincs az az első bekapcsolás, amely felrakott oldallappal történne, no meg kíváncsi is voltam a hangra vagy hangtalanságra is testközelből. Az első bekapcsolásnál kellemetlen meglepetés ért. A hdd süvítő, sípoló hanggal fogadott, amely a felpörgés után is megmaradt. Mindez csupán annak volt köszönhető, hogy semmilyen más zajforrás nem volt a házban...
Aki foglalkozott már korábban zajmentesítéssel, az tudja, hogy a folyamat akkor ér véget, amikor az ÖSSZES zajforrást sikerült megszüntetni! A zajforrások legtöbbjéről nem is tudunk, amig a nagyobb forrásokat (táp, cpu-hűtő) ki nem iktatjuk. A kis zajforrásokat viszont talán még nehezebb kezelni, csökkenteni, sőt egyáltalán elviselni.
Lényeg, a lényeg, megismertem a legnagyobb zajforrássá avanzsált hdd hangját. Két dologgal viszont hatékonyan sikerült csökkenteni: a hdd tetejének kitámasztásával/tömítésével (bármilyen rugalmas anyag megfelel, amely képes kitölteni a hdd fedőlapja és a ház fedőlapja közötti űrt), illetve a ház adott ponton történő eltakarásával. A rengeteg szellőzőnek köszönhetően a levegőn kívül sajnos a zaj is akadálytalanul tud távozni a kis házból (csak a fizikaóra előtt lévők kedvéért: a hang, hullám formájában, - többnyire - a levegő rezgésével, mozgásával terjed, ezért elsősorban a ház nyílásain keresztül távozik). A legjobb eszköz erre, ha a zajforráshoz legközelebb eső részen eltakarjuk valamivel a szellőzőket. Ezzel olyannyira sikerült a hangot csillapítani, hogy a hálószobában a fűtési rendszer által keltett súrlódási zaj lett inkább a hallható.
Egy zavaró dolog azért mindig megmarad: az az apró, kék, tápfeszültséget jelző led, amely minden éjjel a plafonra festi a gyártósor megmunkálógépének lyukasztó mintáját... amennyiben le nem takarja az ember valamivel.
Üzembe helyezés
Üzembe helyezés
Az UEFI BIOS kényelmesen használható, amint lehetőségünk van rá, érdemes minimum az 1.2 verzióra frissíteni.
A BIOS-ban az alábbi beállításokon hangoltam:
- a memória órajelének beállítása 1333-ra
- a memória késleltetése: 8-8-8-22
- a memória feszültség csökkentése 1.3V-ra (a standard 1.5V-ról)
- a feszültségek csökkentése a legkisebbre
- SATA AHCI mód, SMART bekapcsolása
- a GPU memóriahasználata maradt auto-n, így 384 MB-ot hasított ki a rendszermemóriából
- energiagazdálkodásnál minden takarékossági lehetőség bekapcsolva (CnQ, L6)
- CPU hűtő 50 fokra belőve, Level 1-en
Fúzió indul...
Elsőre egyszerűen megfogtam a régi 785G rendszer partíciójának másolatát, és bebootoltam róla. Legnagyobb meglepetésemre egyetlen restart után, mintha világ életében Brazos-on futott volna, úgy indult a Win7 - bravó AMD, illetve Win7 kernel/driver team. Játékok, böngészés, videólejátszás, minden ment. Minden esetre, mivel új rendszer, friss telepítés az igazi - no meg úgyis kidob 2-3 nap múlva az aktivációs figyelmeztetés -, így a hdd-re egy szűz Win7 SP1 x86 kúszott fel (2GB RAM-hoz x64 nem szükséges).
Cserébe:
- elfoglalt hdd tárterület hozzávetőleg 10 GB-ra csökken!!!! (ennek legnagyobb előnyét ld. köv. oldalon),
- alaphelyzetben a memóriahasználat mindössze 500-550 MB között alakul.
Az fentiek közül az első talán a legnagyobb meglepetés.
A 10GB-os tárterület igény az alábbi módszerrel érhető el:
- Win7 SP1 telepítése slipstream image-ből, ezzel megspórolva az update rendszer-visszaállítási, és egyéb tárterület igényét,
- hibernáció kikapcsolása, hiszen hálózatra kötött gép esetén a sleep általában elég (főleg, hogy esetemben a szünetmentes hálózati ágra van kötve a rendszer),
- Swap file alapbeállítással, amely így 1700 MB alatti tárhely igénnyel rendelkezik.
- Minden más alkalmazás, videó, zene, egyéb fájl pedig egy hálózati storage-on kerül eltárolásra (GBit backbone ajánlott!!).
A Win7 telepítésére a leghatékonyabb módszer egy gyors bootable pendrive (hiszen egy ilyen MediaPC-be nincs sok értelme optikai meghajtót szerelni (csak felesleges zajforrás), egy külső 3,5 meghajtó pedig nagyobb, mint maga a gép... :) Ezzel a megoldással a fájlmásolási lépés 6-7 perc alatt megvan. A telepítés során azért érezhető a Zacate CPU órajel-hátránya, összesen 25-30 perc szükséges a teljes telepítéshez az első bejelentkezésig (ennél azért láttunk már gyorsabbat). A telepítés után az alaplaphoz szükséges drivercsomag + a legfrissebb AMD-s driverek kerültek fel, a Fusion utilityvel egyetemben. Természetesen minden Win update, IE9, illetve a security essentials azonnal felkerült a nyelvi csomaggal együtt.
A telepítéseknél már erősen érezhető volt a hdd "gyorsasága" jó 1-2 órába került, mire minden felkúszott...
Az autó alvást, képernyő kikapcsolást 15, illetve 5 percre lőttem be, alapvetően az energiatakarékos beállítást használva, amelyhez tartozó maximális CPU órajelet vissza is vettem 1280 MHz-re, így gyakorlatilag a kisebb Brazosok teljesítményét (és energiaigényét) használom a legtöbb esetben. 3D játékok futtatásán kívül egyelőre minden alapfunkcióra elegendőnek tűnt már ezzel az órajellel is, legyen szó akár böngészésről, vagy bármilyen médialejátszásról.
Bővítés
Bővítés
Az alapkiépítés nem tartott sokáig, a hdd hangja azért továbbra is hallható volt - ebből lehetett tudni, hogy épp aktív-e a gép, vagy alszik. Elszántam magam a probléma végleges megoldására. (Ennek eredményeként viszont már hallhatóvá vált a kis ventilátor is. Hiába, így megy ez. :) )
Az első problémára előző bekezdések alapján adta magát a megoldás: mindössze egy 16 GB-os SSD rendszerlemez szükséges!
Erre az alábbi tároló tűnt a legmegfelelőbbnek:
KINGSTON 16GB SATA2 SSD 2,5" SSDNow S100 SS100S2/16G
Négy paramétert emelnék ki:
Weight — 74 grams
Sequential read throughput — 16GB — 230 MB/s read
Sequential write throughput — 16GB – 75 MB/s write
Power Specs — 2.26 W (TYP) Active / 1.08W (TYP) Idle
(+a TRIM-support alapkövetelmény)
A fentiekért, no meg a szinte elhanyagolható access time-ért cserébe a kevesebb, mint 12K HUF (újonnan) nem tűnik nagy érvágásnak. Az SSD-vel felszerelve a fogyasztás, hőtermelés, s a kis gép tömege tovább csökkent, és természetesen a hdd zajforrása is megszűnt (így innentől kezdve már nem olyan egyszerű megállapítani, hogy a rendszer épp fut-e vagy sem, de ez már egy másik történet).
A gép szinte szárnyra kapott a gyors storage-tól. Ki is próbáltam egy új telepítéssel, amelynek első, Win7 install része mindössze néhány perccel lett kevesebb. Az utána következő telepítés viszont összehasonlíthatatlan a korábbiakkal: az update-ek, driverek úgy röppentek fel a rendszerre, mintha csak a képernyő frissítési gyakorisága fogná vissza. A frissítő és meghajtó csomagokat nem kíméltem, jó pár telepítést indítottam el párhuzamosan. Látszott, hogy a humán erőforrás már a szűk keresztmetszet. :)
Mindössze 20-30 percig tartott a több óra helyett a telepítések befejezése...
Az SSD-nek egy hátránya volt, most már a kis ventilátort lehetett néha kihallani... :)
Ennek orvoslására leszereltem a gyári, terhelés esetén zajos, 4 cm-es CPU hűtőt, és helyette elhelyeztem a házban egy 12 cm-es légkavarót, abból is az egyik legvékonyabbat (ez is volt kéznél, így nem kellet külön beszerezni):
A ventillátor beszerelése nem járt nagy vesződséggel, egyszerűen elhelyeztem a memóriamodul és a hátlapi csatlakozóházak fölé, és a vastag tápkábel szépen odaszorította a ház hátsó falához. A biztonság kedvéért érdemes még a légkavarót felülről is megtámasztani egy néhány mm-es betéttel, hogy ne érintkezhessen közvetlenül a ház fedőlapjával. Az utóbbi megoldás másik áldásos hatása, hogy a fedőlap résein keresztül haladó, megnövekedett légmennyiség által keltett - meglehetősen zavaró - zajt is megszünteti.
Az összeszerelést és bekapcsolást követően már indulhat is a terhelésteszt.
No, és itt kezdődött az érdekes rész... (folyt. köv!)
Összefoglalás
Összefoglalás
apró ház, külső táppal - 12K HUF
apró Brazos platform - 26K HUF
elegendő memória - 5K HUF
HDD/SDD - 9-12K HUF
120mm Scythe Slim fan (igény szerint) - 2K HUF
Összesen 55K HUF-ból egy nagyon jól használható, apró, minimális fogyasztású, hűvös és hangtalan gépet kapunk, amellyel gond nélkül tudunk böngészni, flash videókat nézni, szinte bármely hd videót lejátszani, de ugyanígy alkalmas egy jó CIV4 körre, vagy bármely Source engine alapú játékra a HL2-vel bezárólag (természetesen HD-ready felbontású kijelzőt feltételezve). Az előbb felsorolt területeken pedig érezhetően hozza az előző generációs 785G+Athlon II x2 teljesítményét, sőt néha gyorsabb is (pl. Shader-intenzív megjelenítés).
Könyvméretű MediaPC Brazos módra
További hasznos "kiegészítők":
- strapabíró, "ipari" felhasználásra készült vezetéknélküli billentyűzet, amit fotelben/ágyban hátradőlve is kényelmesen lehet használni (pl. ez)
- mini Bluetooth adapter (pl. egy ilyen, akár egy wireless headset-hez)
- HD-ready felbontású, minimális vastagságú és fogyasztású, LED háttérvilágítású TV, mint pl. ez (monitor már nem illik ehhez az aprósághoz)
- illetve erősen javasolt egy HDMI kábel, lehetőleg jó hosszú, hogy a gépet bármely sarokba, szekrénybe, polcra el tudjuk rakni (lehetőség szerint egy - GBit - Ethernet csatlakozó közelében). Más kábel nem is szükséges, hiszen az irányítás is vezeték nélküli.
A következő részről egyelőre ennyit: Hővédelem és energiamenedzsment Brazos módra
