Elmélet és történet
Szóval ennyi bevezető után mi is az a dolog ami után van ez a nagy lelkesedésem ?
Íme:
Tudom kicsit össze vissza de akkor segítek. Ez egy JLH A-osztályú 10 wattos a 69-es verzió :) többnyire :)

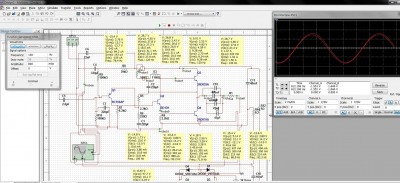

A több hét gyakorlati tapasztalat megtanította velem, hogy nem feltétlen minden úgy van ahogy a szerző vagy a net mondja ezért manapság ha van időm már gépen megtervezem és leszimulálom tényleg működik-e. Itt ez nem volt fontos. Legalábbis úgy gondoltam, de miután legyilkoltam 4 végtranyót úgy döntöttem azért nem ártana... és viccet félre téve tényleg okosabb lettem általa.
Pár technikai adat:
BC556 BD139 2*BD249-el építettem meg. Táp feszültség terhelten DC 33.4Volt. Nyugalmi áram 1,3 Amper.
Táp puffer CRC 40 000 mikro fahrad (63 volt) 2 ohm +/- oldalon is (40 wattos) és még 30 000 mikro fahrad (50 volt).
Kicsatoló kondenzátorok: 3*2200 mikro fahrad (low imp & esr) + 47 mikro fahrad bipolár (elko bipolár) + 2 mikro fahrad MKP mind párhuzamosan természetesen.
8 ohmos hangfalhoz használom.
Egy kis történet:
Erősítő építő pályafutásom első kiemelkedőbb eleme ez lett.
Az egész ott kezdődött, hogy tele lett a hócipőm a gyári vacak aktív pc hangfalakkal. Kezdésnek amint már leírtam egy régebbi cikkemben, egy ilyet alakítottam át.
Az eredmény jobb lett mint vártam és ezen felindulva léptem tovább.
A netet nyálazva illetve az egyetemi könyveimet bukkantam rá pár kapcsolásra.
Az első egy hiraga le monstr 8 wattos volt. Megépítettem de mivel sehogy se tudtam megtalálni a megfelelő jfeteket hozzá ezért nem lett megfelelő nagy hévvel átváltottam a 20 wattos hiraga változatra.
De amint elkezdtem számolgatni rájöttem, hogy vennem kéne egy erősebb transzformátort (~10 000 forint).
Ezért le tettem róla, mert van már egy jó trafóm, miért tegyem félre?
Ekkor azzal az ötlettel álltam elő, hogy hát barátom tanultál te a vik-en sok szép dolgot, találj ki egy jó kapcsolást.
Ennek 3 project lett az eredménye amiből egy lett elfogadható de az sem volt nagyobb teljesítményű mint 3-4 watt. (Talán elteszem fülhallgató erősítőnek kicsit később átalakítva).
Végül John Linsley Hood könyvébe futottam bele és miután elolvastam úgy döntöttem, hogy a 2004-ben elhunyt író és tervezőnek tisztelegve megépítem az erősítőjét amivel híres lett.
Az eredmény felülmúlta minden várakozásom attól függetlenül, hogy lehetne ez még jobb is :)
(Végtranzisztorok jobbra cseréje (2sc5200, mj15003) illetve más alkatrészek cseréje pl. elkok, kábelek.)
Miután megépítettem áthívtam barátom hozza el Denon 1600-as erőlködőjét és a saját Technics Super AA-class (mitől ez a neve hosszú, de nem sima A osztályú) erősítőmmel együtt összemértem a három dobozt.
Jelforrásnak mindhárom a laptopomat kapta xonar u3-mal és 5 előre megválasztott számot illetve ugyanazokat a hangfalakat. Minden számot először mindhárom erősítővel lejátszattam random válogatva aztán következő szám.
A pikantériája a dolognak hogy csak én tudtam éppen melyik erősítő szól :) Így apámmal társulva a barátom 5 számból 4x a legjobbnak az enyémet szavazta... Nem ezt vártam, de jól esett.
Ezzel csupán azt bizonyítottam, hogy igen-igen, ha nem a színpadot akarod megremegtetni, hanem a zene élménye a lényeg akkor még mindig verhetetlen az A osztály, nem is beszélve a csöves verziókról.
Ami még szintén érdekes volt, hogy számomra mindkét gyári erősítőnek mintha csalt volna a papírforma...
Az enyém matek szerint 10 wattra képes nem többre, a többiek meg sokszorosára, mégis a Denon kb. 60%-on volt annyira képes mint az enyém (ok, hogy logaritmikus a potméter, de ez az erősítő 95 wattra képes elméletileg vagy NEM :) ).
A Technics pedig kb. 33,3%-kon adott le annyit mint a másik kettő (125 watt per csatorna). Ezért mondom csak okosan a PMPO meg hasonló érdekes jelzések nem feltétlen igaz...
