Ez alkalommal bemutatok néhány ISA kártyát amin processzor is van:
abban a sorrendben, ahogy szereztem:
1. (~2000. körül, Régi Gépterem készletéből)

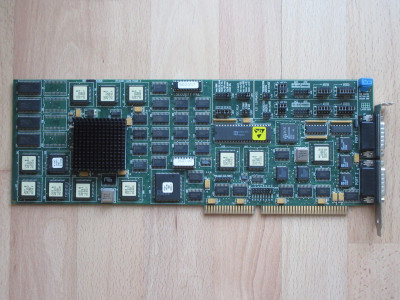

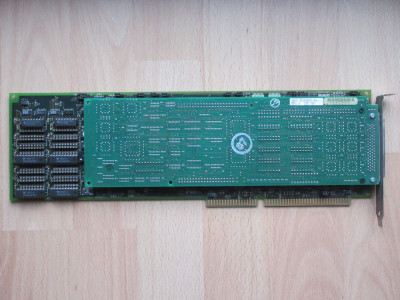

Másodlagos videokártya CAD alkalmazásokra, valószínűleg VGA kimenettel:
Ez lehet kakukktujás, mert a RAMDAC az nem processzor, csak úgy néz ki, mert négyszögletes és kerámia,
tulajdonképpen digital-analog átalakító, a későbbi GPU-kba bele lett integrálva.
A kártyán van kerámia "F VG451-125YCR" RAMDAC és "HD63484" Advanced CRT Controller és 24x TMS4461-12 RAM...
Először azt gondoltam EGA, de akkor miért van rajta RAMDAC?
Aztán találtam egy átalakító kábelt is hozzá: [kép]
Hirdetés
2. (~2000.)

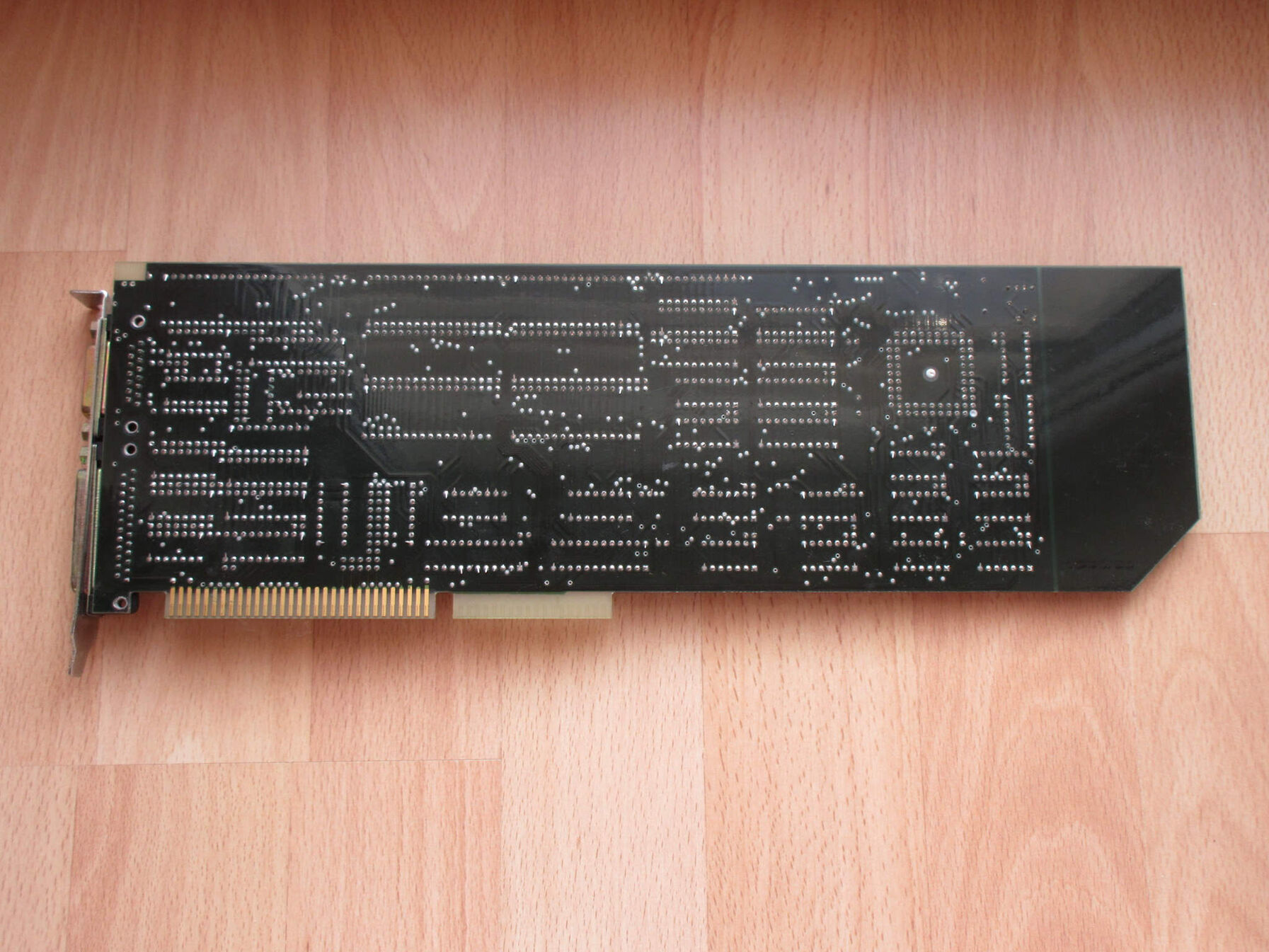

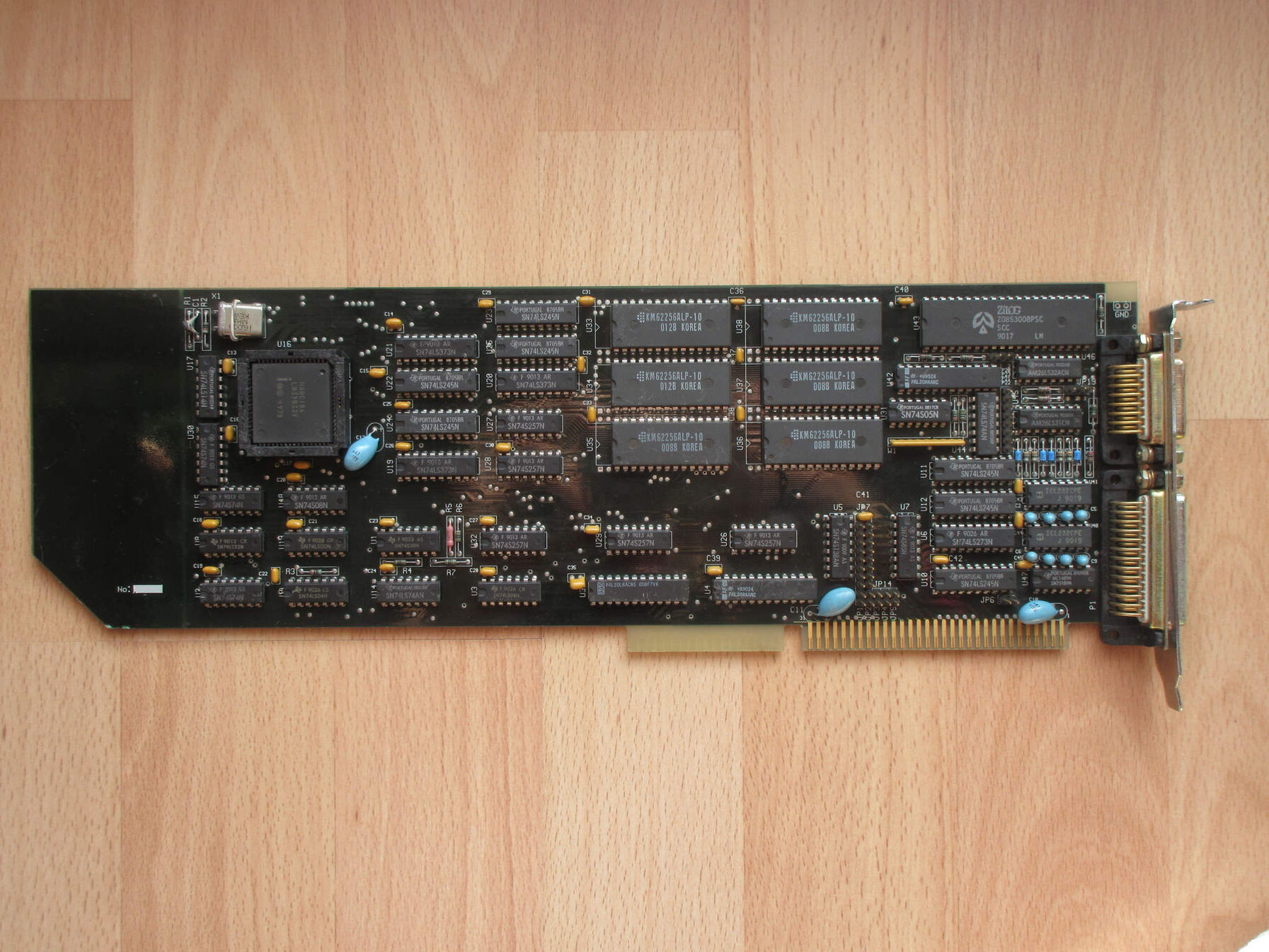

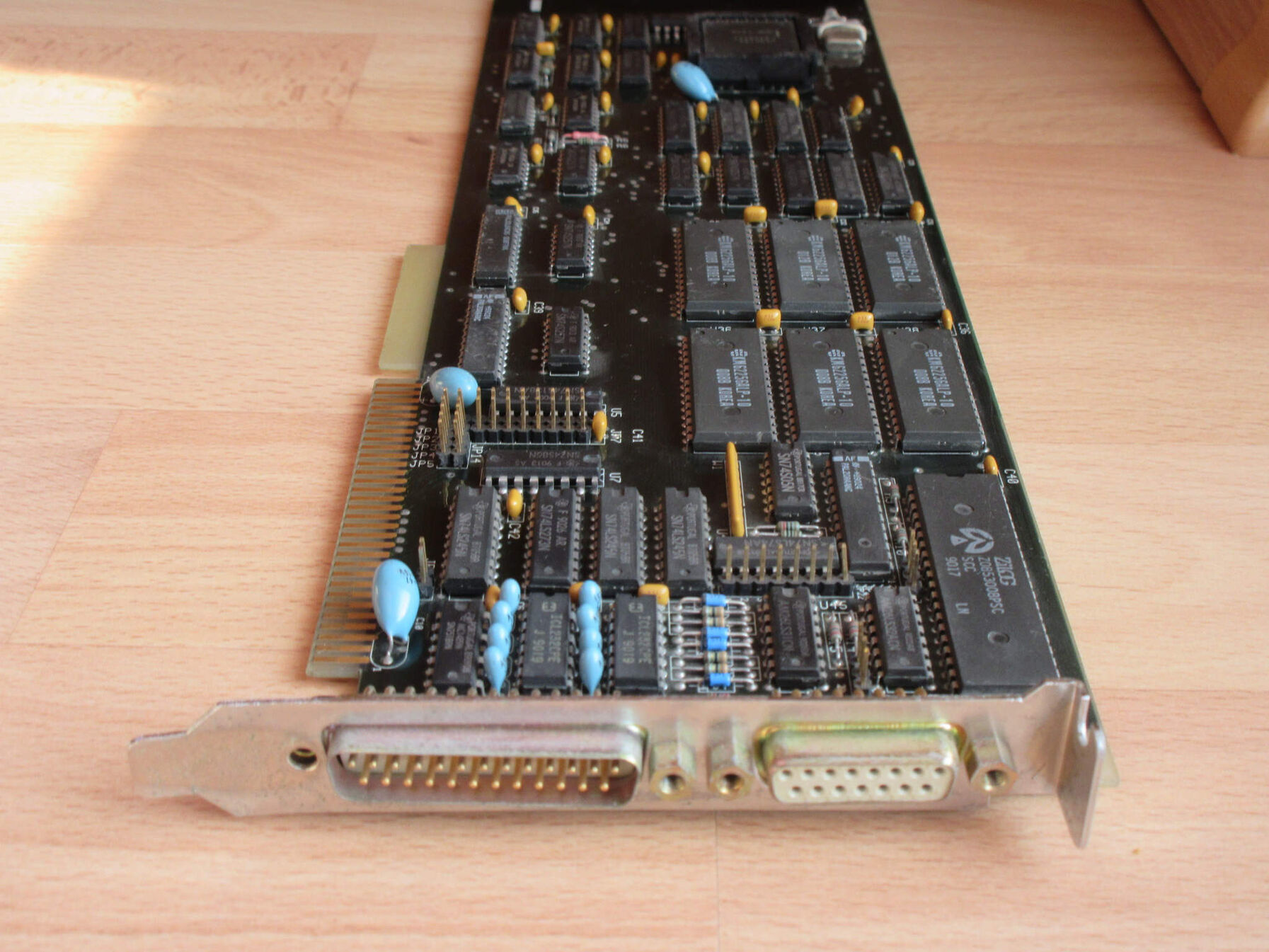

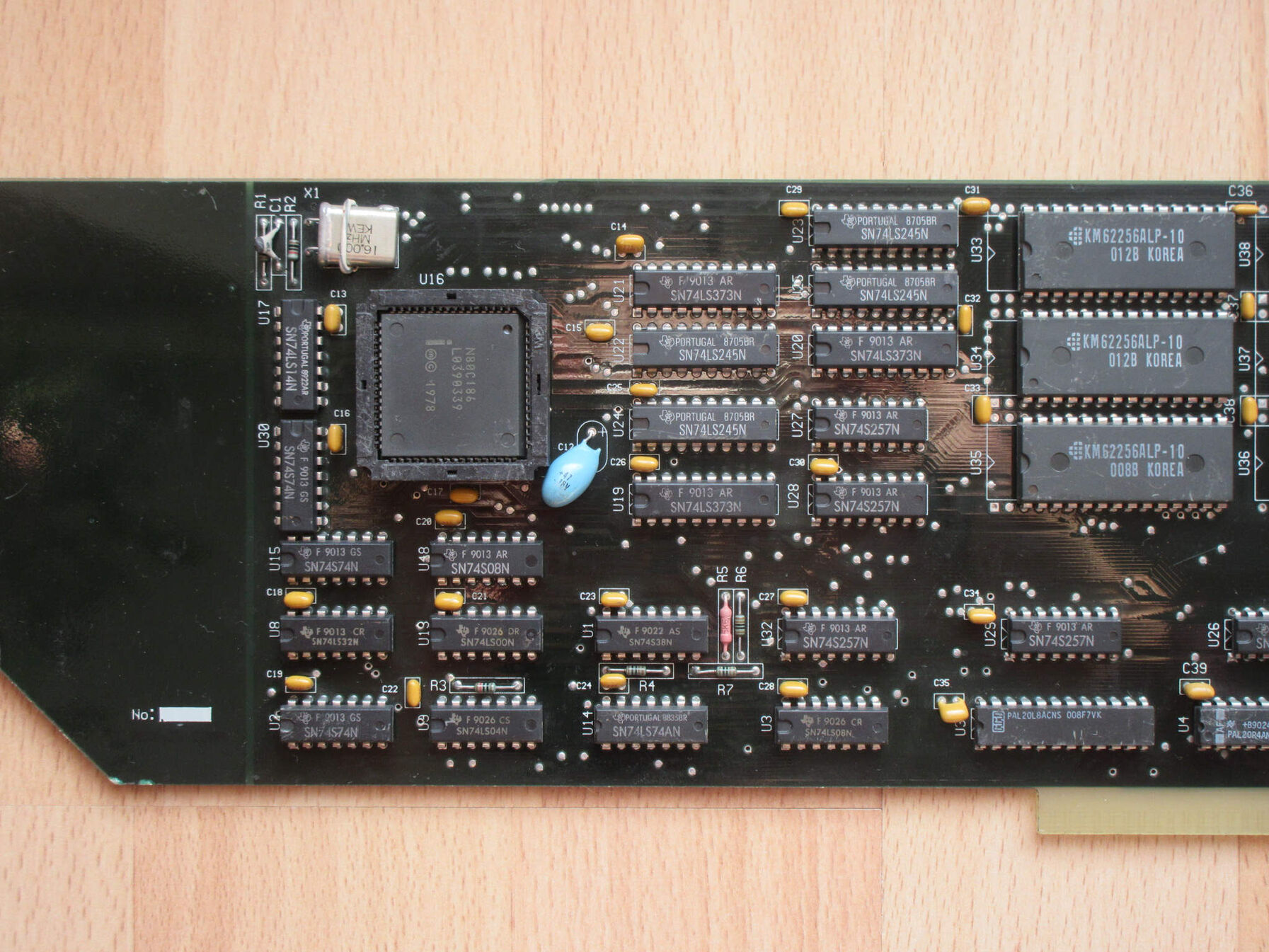

Gyors soros IO kártya: 186 CPU, RAM, Zilog...

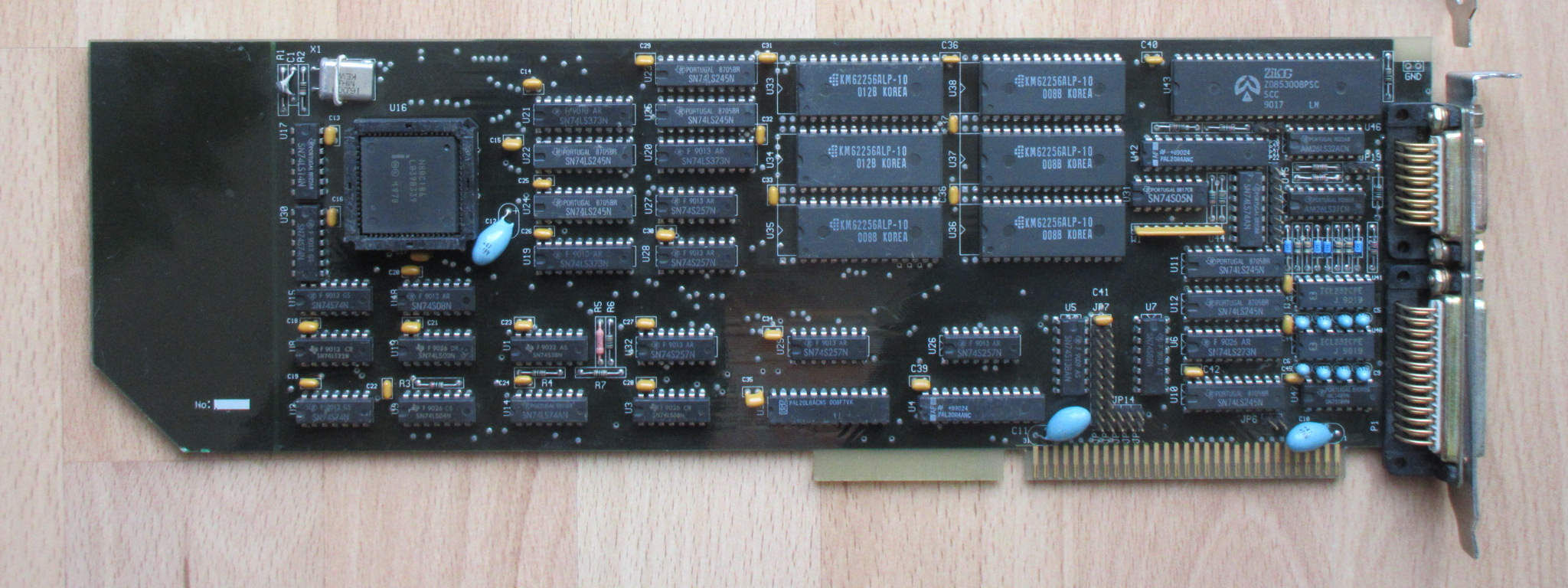

+ még [kép] [kép] [kép] [kép] + itt egy régebbi [kép]
Van rajta 80186 CPU és memória, valamit még Zilog proci is.
Egy érdekesség: a kártyán csak 8 bites ISA van használva.Szakmai fórumokon tanakodtunk, hogy talán ez egy AUI hálózati kártya lenne,láttam is már hasonló felépítésű kártyát amin még BNC is volt.
Segítséggel sikerült beazonosítani, hogy ez egy gyors soros IO kártya.

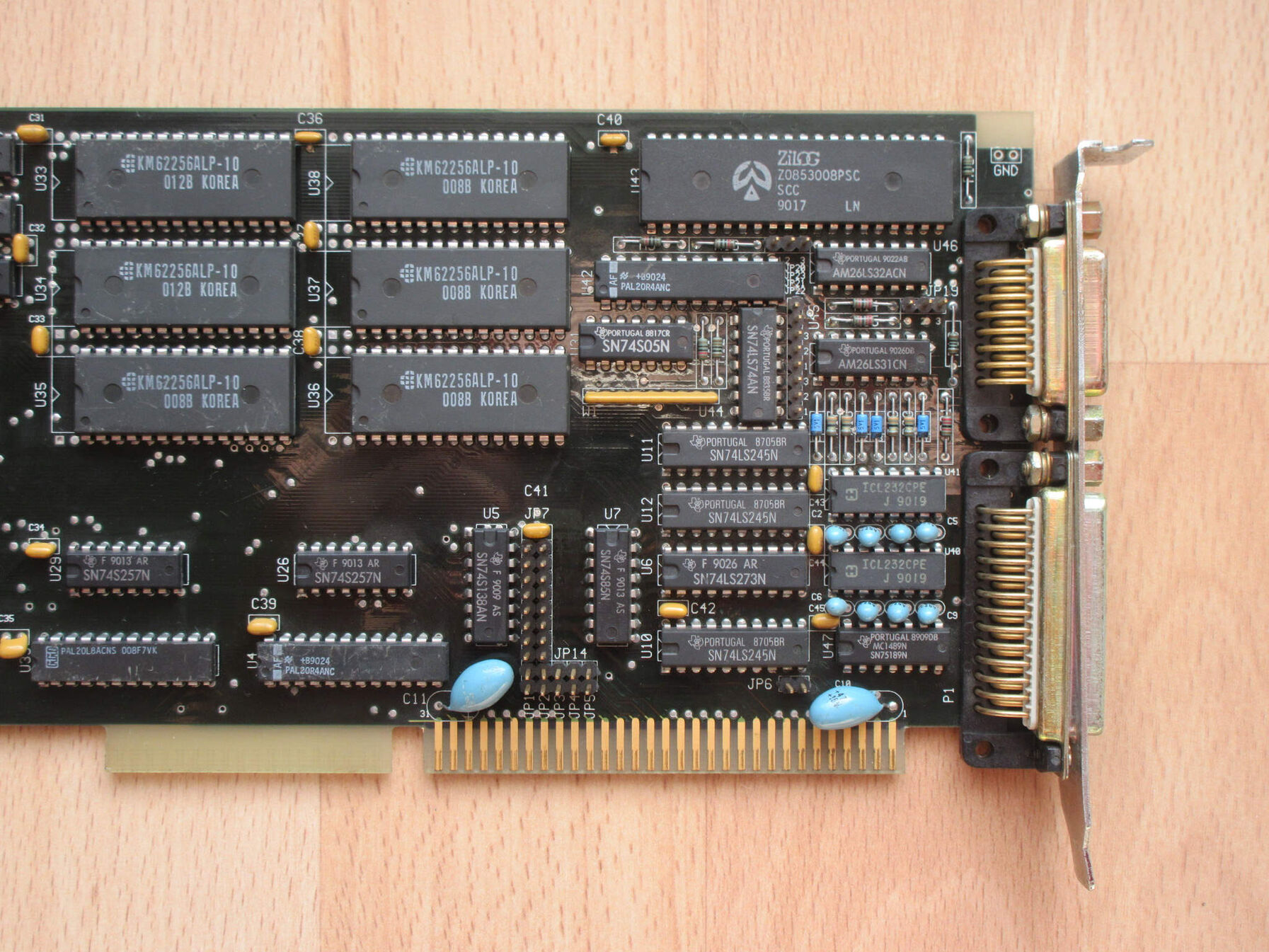

Valóban van rajta 2 db ICL232CPE, szóval soros port, DB15 csatlakozóval,
valamint Zilog Z08530 SCC, Serial Communication Controller [link]
efemm: köszönöm.
Megjegyzés: a panel valójában egyenletes fekete, felülete nagyon tükröződik, nehéz fotózni.
3. (2023.04.)
Kerámia intel i960 RISC processzor és 16 MB RAM egy Optrotech IO kártyán:
+ még [kép] [kép] [kép] [kép] [kép]
Felépítése alapján akár SCSI vezérlő is lehetne, de Optrotech.BIN [link]
BIOS tartalom alapján nem az, hanem valamiféle gyors IO kártya lenne:
Optrotech / Orbotech VRP EA 703 10185 (ipari képfeldolgozó/plotter vezérlő).
Lefogja az ISA buszt, billentyűzet sem megy ha a gépben van,
lehet hibás vagy valami ipari gép bír el csak vele, P1/K5 kevés hozzá.
intel i960 kerámia RISC CPU van rajta, 33 Mhz-es: A80960CA-33
Az oszcillátor alapján a processzor 25 Mhz-en jár.
4. (2023.05.)

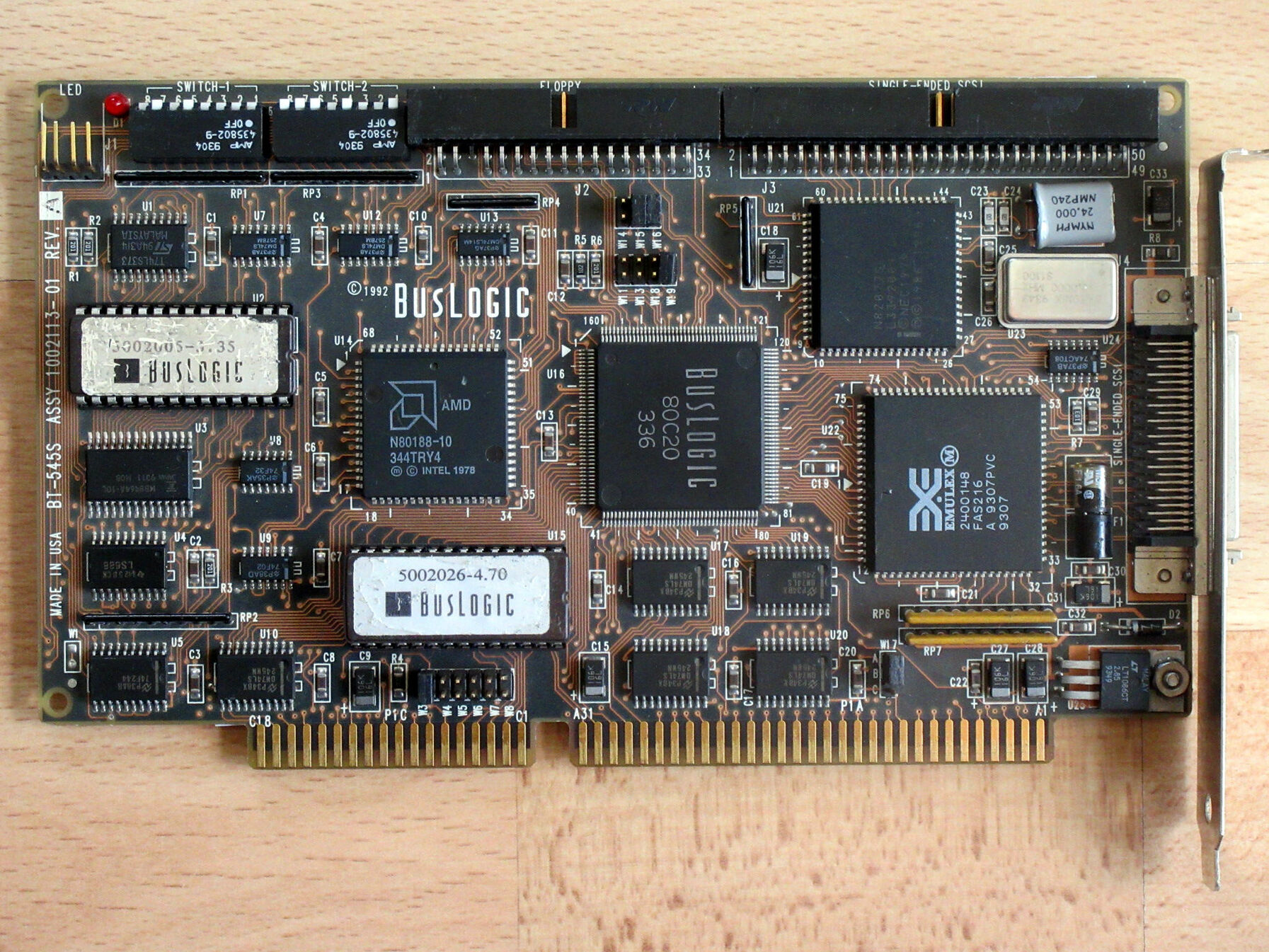

AMD 80188 XT processzor egy SCSI vezérlőn:
Ehhez nem fűznék sokat, csupán annyit, hogy az a durva, hogy egy P1/K5 100 Mhz-es gép kezdi utolérni IDE-s CF kártyával egy SCSI rendszer sebességét, mert annyira leterheli a processzort az IDE vezérlése, pedig a CF kártya olyan mint egy SSD, viszont az IDE vezérlő a fő processzorra támaszkodik aminek sok más dolga is van.
A korabeli ISA-s SCSI kártyákon nincs nagy teljesítményű processzor, viszont csak ez a dolga, így bőven megfelel egy 10 Mhz-es XT proci is.
5. (2025.08.)

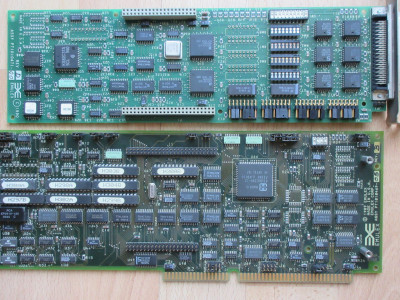

EMULEX 16 bit ISA IO kártya:
+ még [kép] [kép] [kép]
Nem jöttem rá, hogy mire is jó, szerintem ez is valamiféle IO port,
felépítéséből adódóan nem SCSI és BIOS sincs rajta.
Made in USA. 1989-1990.
Harris 286-12 Mhz CPU,
512 kB DRAM gyorsabbra cseréltem, 100 ns, (tesztelve másik 286-os alaplapban)
2x AMD (Zilog) Z85C30-8 Mhz SCC, Serial Communication Controller [link]
Memória elvileg 1 MB-ra bővíthető, korábban tettem is bele, de mégis kivettem, mert kellett máshova.
Gyárilag is csak minden második bankban volt RAM, vagyis 512 kB volt benne és még lassabb, 120 ns.
286-ost jumperelni kell, hogy tudja több a RAM, de tapasztalataim szerint nem okoz más gondot.
1 MB-hoz valószínűleg egy jumper kell még rá, hogy fel is ismerje, de nem találtam egyező leírást, csak ezt: [link]
6. (2025.08.)
IPC486X processzorkártya:
+ még [kép] [kép] [kép] [kép]
i486DX4 proci van rajta, 3V VRM tápról megy, ami ott van mellette.
Nem tudom pontosan mi lehet, én valami gyors soros portra tippelnék.
Netes infók alapján nem sokra mentem. [link]
Próbáltam 386SX mellett, ott nem megy, lefogja a buszt,
P1 / K5 mellett nem számít semmit, de elindul a gép,
386DX-40 és IIT 3C87-40 mellett sem számít semmit,
lehet csak valami speciális program használná.
Nincs már mindegyik meg, helyhiány miatt 2, 3, 5, 6. (IO kárrtyák) amiket továbbadtam más gyűjtőknek,
viszont szeretnék megemlékezni ezekről a kártyákról. Gyűjteményem rendezése során végül csak azokat tartottam meg amiket szeretnék valaha valamire használni, így megmaradt az 1. VGA és 4. SCSI kártya.
SBC-t szándékosan kihagytam, abból is volt pár, azok külön blogot érdemelnek, cskamacska nagy örömére.
Ez a bejegyzés olyan hosszú ideig készült, hogy közben többször megváltozott a Logout, ezért kicsit más méretűek a kis képek, valamint túlélt egy szerverleállást és adatvesztést is. Ezúttal is köszönet azoknak akik bármi áron helyrehozták az oldalt.
