Ez alkalommal bemutatok néhány SBC ISA kártyát, abban a sorrendben, ahogy szereztem:
Netán aki ne ismerné ezek ipari gépekben használatosak, ahol a gépházban csak egy üres "backplane" lap van ISA slotokkal; ebbe megy ez a kártya amin a komplett gép van, minden ami az alaplapon szokott lenni. Ez a megoldás ipari környezetben hasznos, mert megkönnyíti a javítást. A többi ISA slotban rendszerint több mérő és vezérlőkártya van, szalagkábelekkel, amit időigényes lenne kivenni egy esetleges alaplapcseréhez.

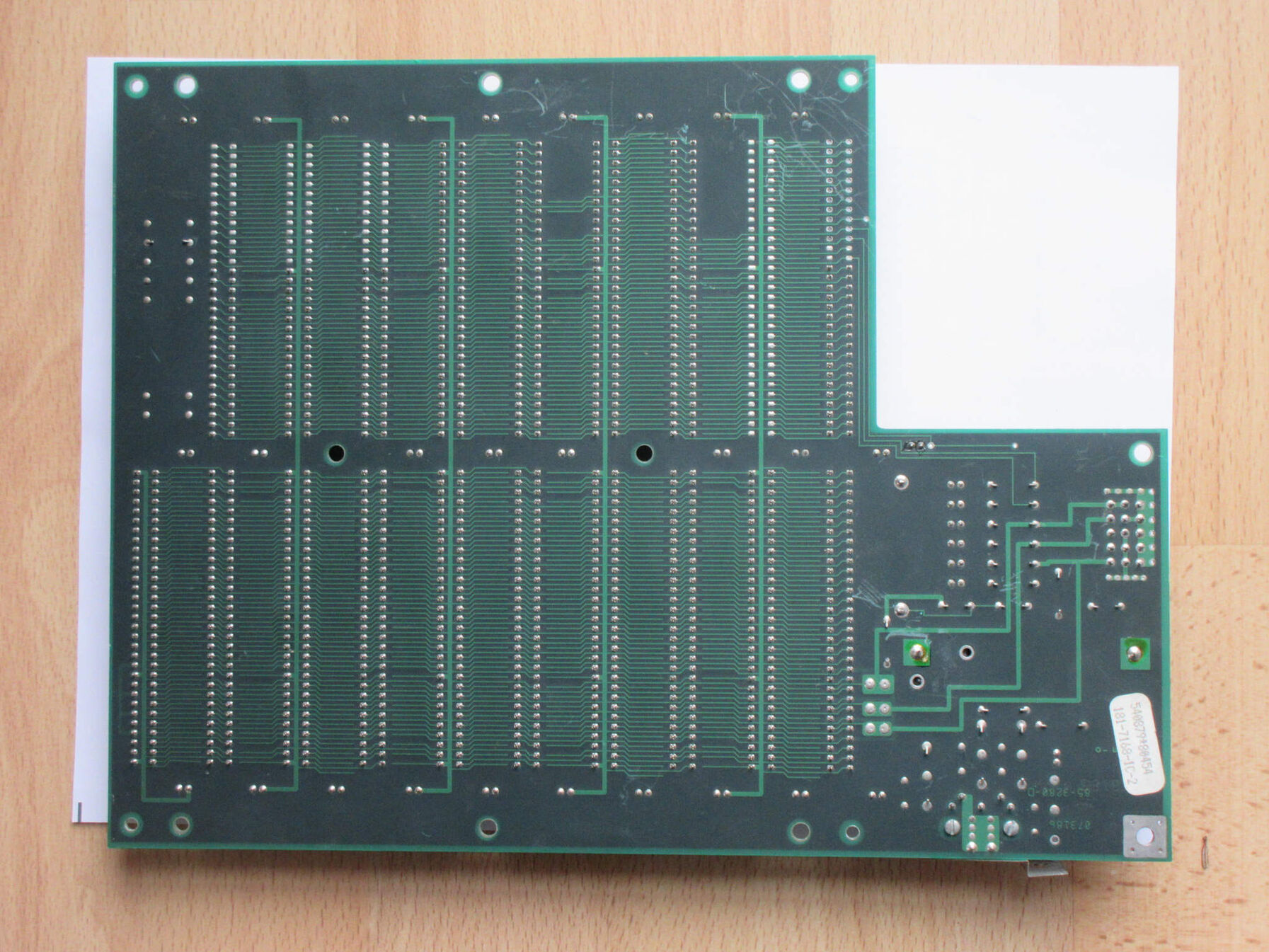

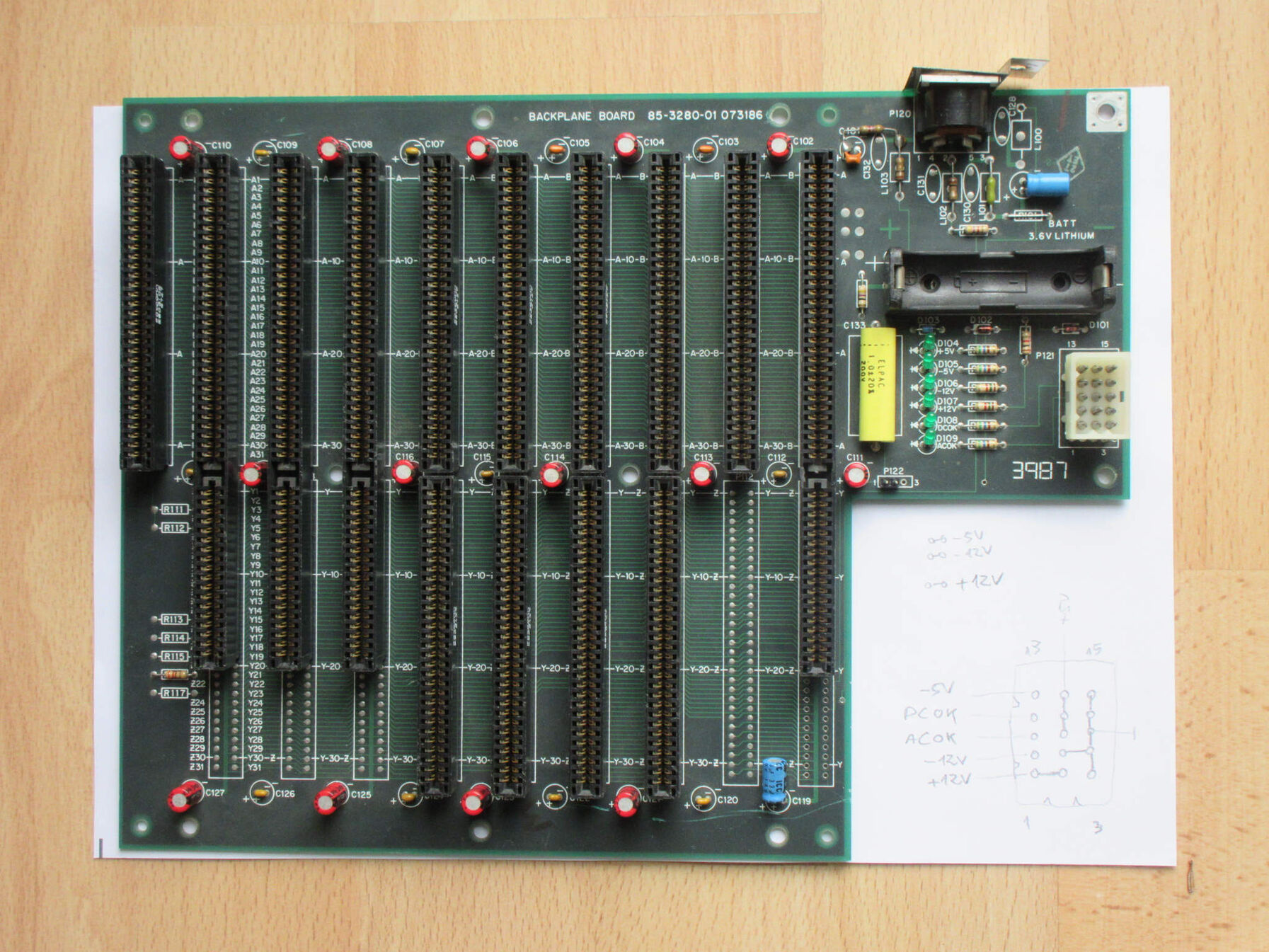

A hozzá tartozó Backplane board "alaplap":
Ez egy ritka és szép "alaplap", aminek beüzemelése különleges tápcsatlakozója miatt egy kis ügyességgel oldható meg, viszont segítségünkre vannak a tápfeszültség jelző LED-ek. Szerencsére az ATX táp krimpek kiszedve pont rámennek. Billentyűzet 2 adatvezetékét külön kell levinni a CPU kártya 2 tűs csatlakozójáról, az alaplapi P122-re. (vagy az ISA kibővített részén menne fel az erre alkalmas CPU kártya esetén.)
Jöjjenek is a bele való SBC, avagy egykártyás számítógépek:
1. (~2000. körül, Régi Gépterem készletéből)

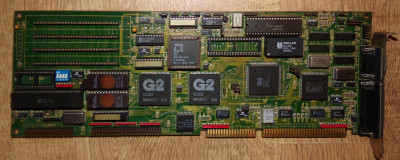

286, G2 chipset, AMD 12 Mhz CPU, 1 - 4 MB SIPP RAM + "alaplap"
+ még [kép] - egy hozzá tartozó "alaplap".
Ezek 16 évet pihentek egy szekrényben, amire emlékszem:

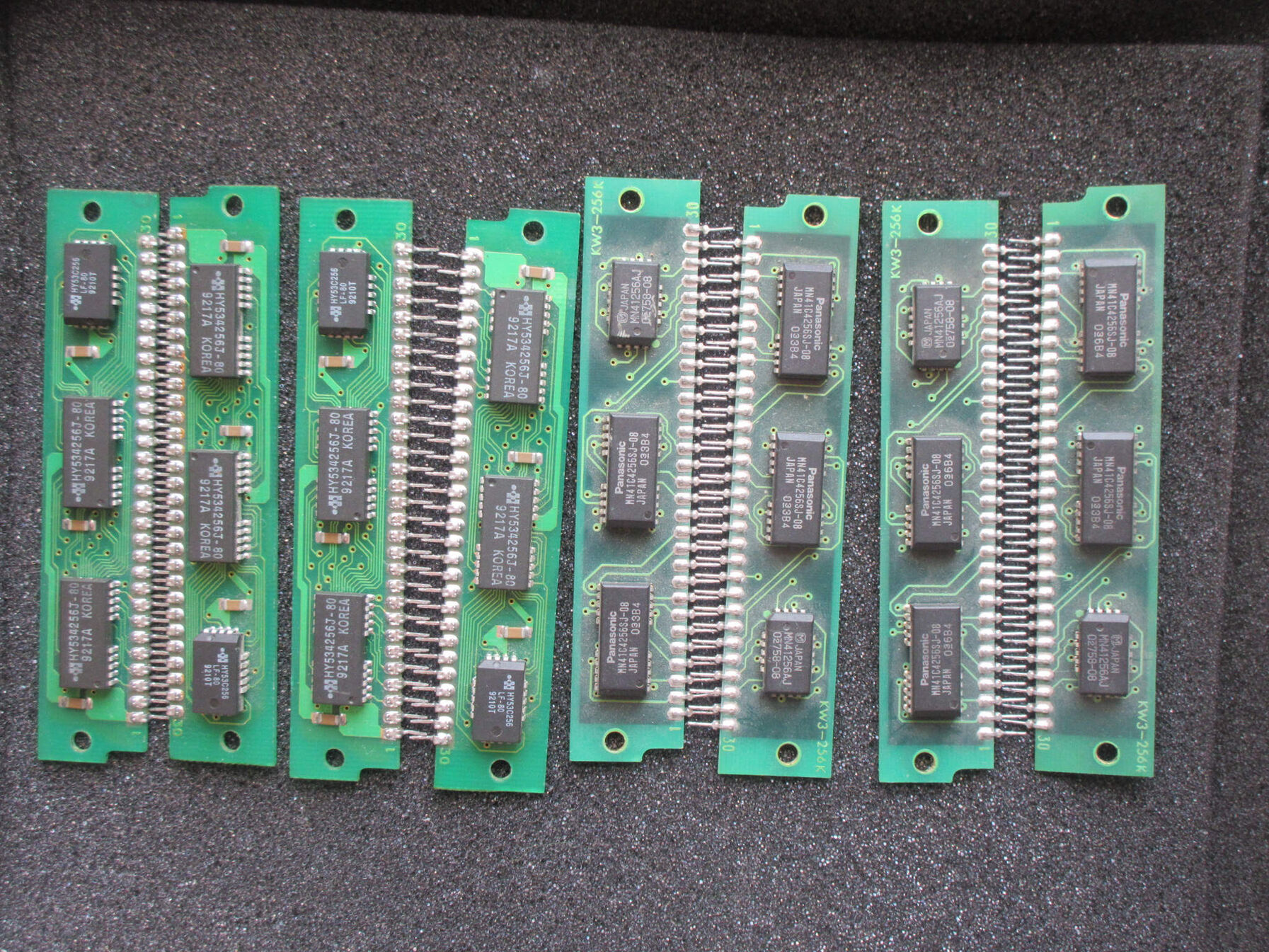

286-os ipari CPU kártya és alaplap, tüskés SIPP memória nélkül, valami érintkezési hibás, nem mindig indul, PC-speaker jellegzetes hangot ad ha keresi a memóriát. Úgy emlékszem 2 modullal (2x256K) is indul ha egy helyet kihagysz.
Készítettem hozzá billentyűzet összekötő szalagkábelt az alaplap és a kártya közé, amit J11 tüskesorra kell dugni, ennek vezetékei mennek a billentyűzet vezérlő IC felé. A soros port melletti tüskesor az a 2. soros port.
NCR SCSI vezérlő is van rajta, nekem nem sikerült vele bootolni, lehet az EXT ROM hiánya miatt?!
Ez volt az első SCSI kártyám is egyben, ezt a szettet elcseréltem az előző blogomban szereplő SCSI kártyára. (2023.05.)
2. (~2000. körül, Régi Gépterem készletéből)

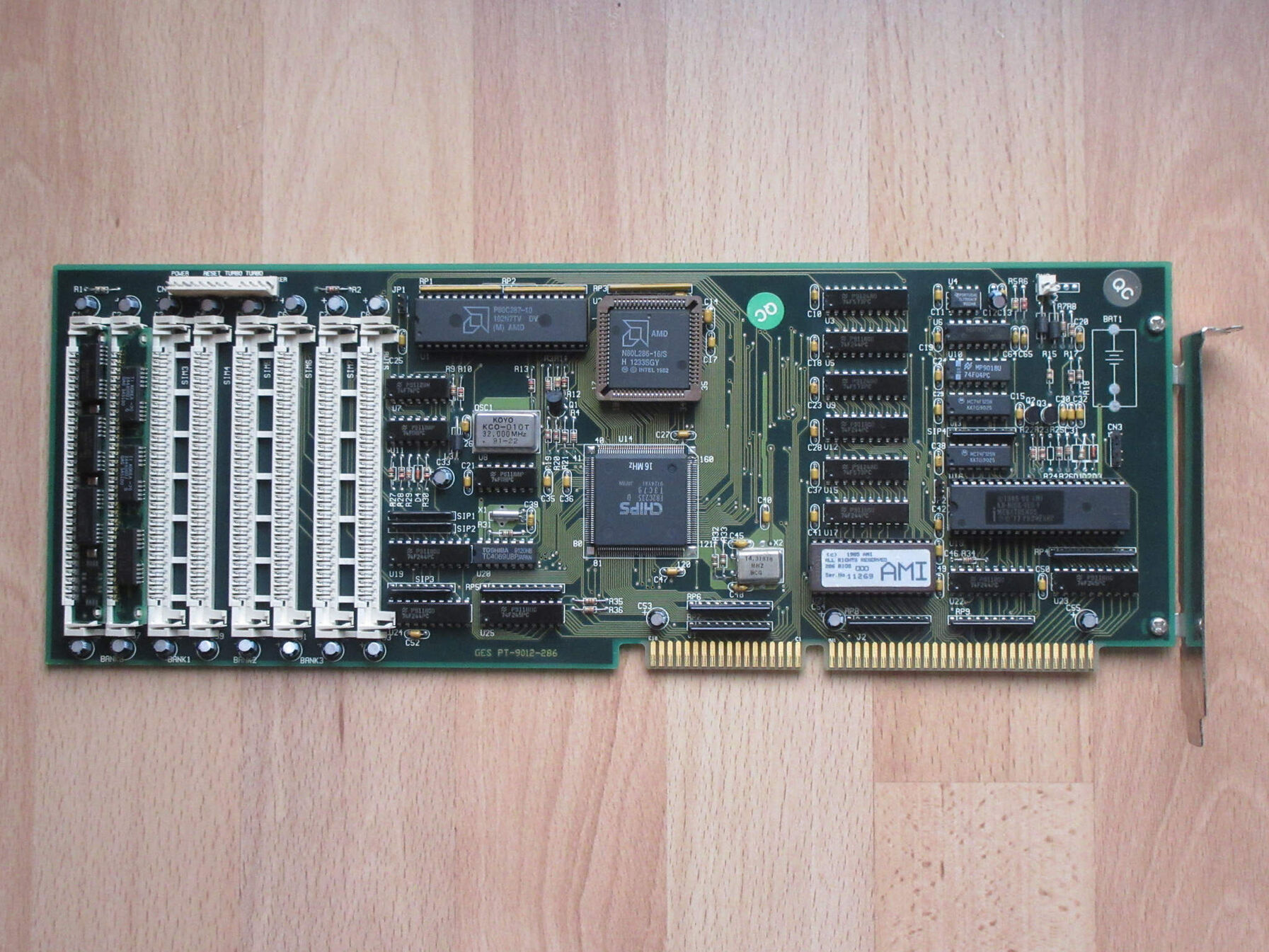

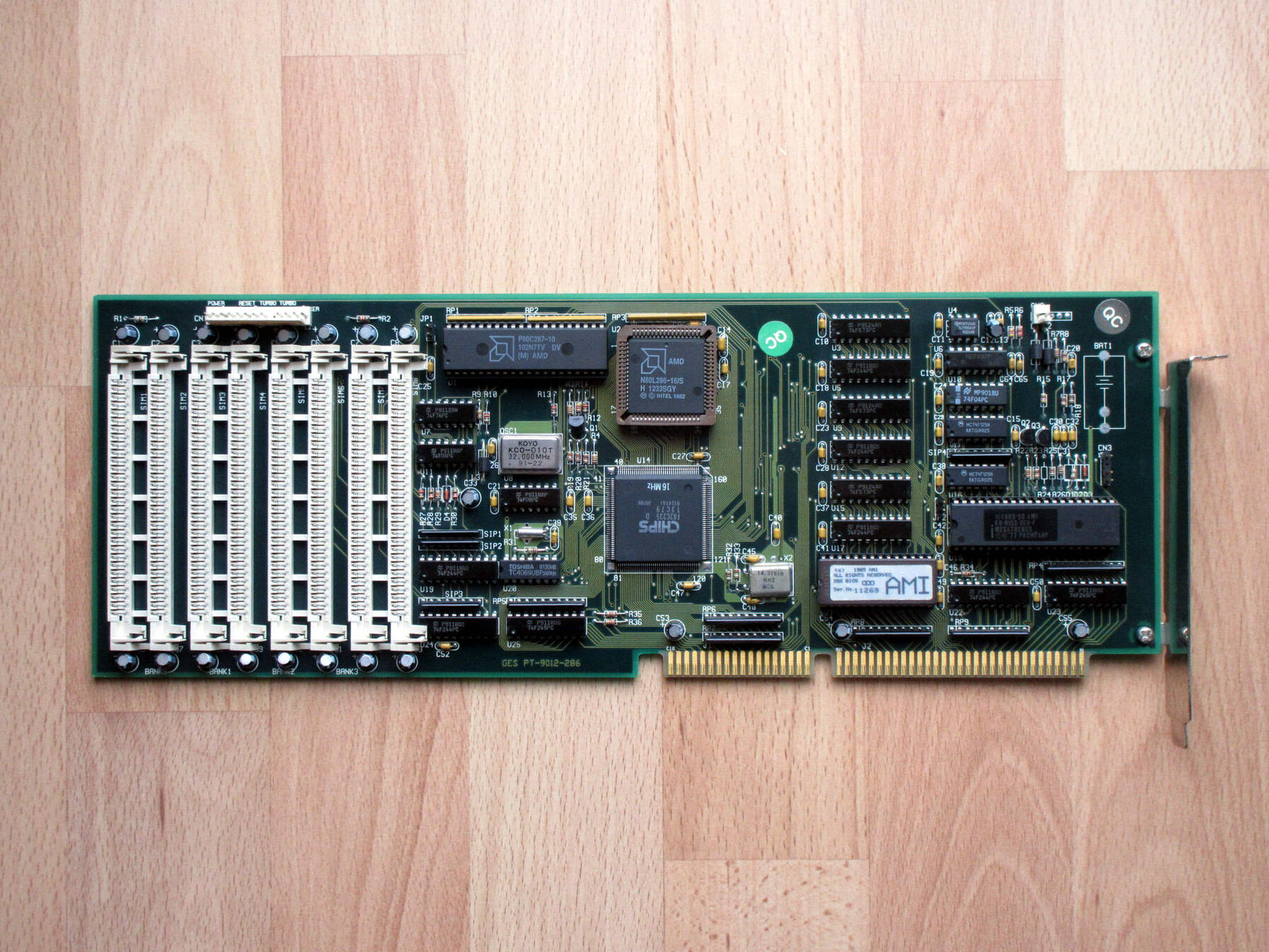

286, AMD 16 Mhz CPU + AMD 287-10 Mhz FPU + 8 x 1 MB simm RAM !!!
GES PT-9012-286
AMI for Datamini BIOS.
Ez mondjuk szerintem nem teljes SBC, mert IO portok nincsenek rajta csak billentyűzet.

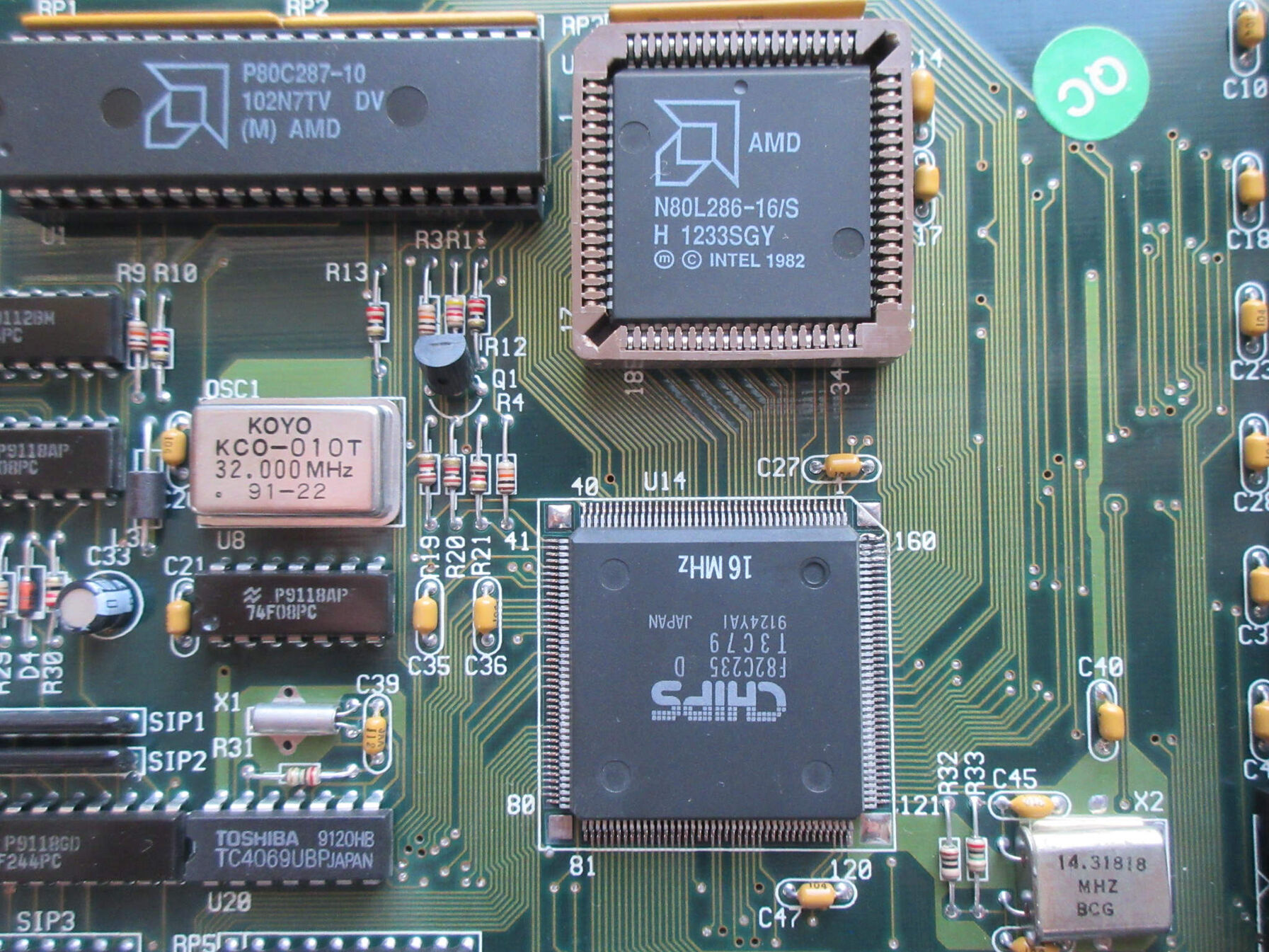

AMD 286-16 Mhz CPU
AMD 287-10 Mhz FPU
8x 30 pin simm foglalat - ez sem megszokott mennyiség egy 286-os gépen.
A kártyán gyárilag nem volt beültetve az akku, így nem lett szétmarva, külső elemet lehet rá kötni.
1 MB-os simm memória modulokat kezel kettesével, összesen 8 MB lehet benne, ami nagyon sok, nem megszokott mennyiség egy 286-os gépen.
AMD 287 FPU került bele, jól néz ki a 2 AMD együtt, teszteltem NDIAG és Landmark-al.
Legtöbb esetben üres az FPU foglalat, ritka, hogy benne volt, szerintem így teljes, hogy benne van.
Nem indult elsőre, el is felejtettem, alig látszik, hogy sérült a chipset szélső 3 lába, anno tűvel a helyére igazítottam de megforrasztani nem tudtam, mert csak nagymamám fanyelű Weller-pákája állt rendelkezésre. Így most is megigazítottam és elindult, természetesen ezután meg is forrasztottam, mert ma már van jobb pákám. [kép] [kép]
Látszik, hogy teljesen szakszerűen meg lett javítva, de nem mertem sokat igazítani, lényeg, hogy most már megbízhatóan működik:

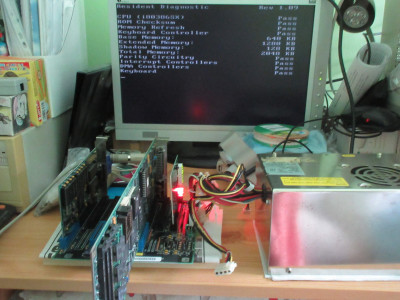

teszt környezet [kép] [kép] [kép]
teszt [1.kép] [2.kép] [3.kép] [4.kép] [5.kép] [6.kép] [7.kép] [8.kép] [9.kép] [10.kép]
JP1 on: [kép]
Gyűjteményem rendezése során végül ezt cskamacska-nak adtam, nagy örömére. (2025.04.)
Nekem ez túl "új", chipset már 386SX korszakból, de a proci mégis 286. Nekem 386SX volt az első gépem, így inkább az nőtt a szívemhez. Ezután lesz hely szerezni továbbiakat, csak olyan kártyákat tartok meg amit szívesen használok is, ha már 286 akkor régebbi, de inkább 386SX. Van amúgy Datamini 286 gépem és házam, és billentyűzetem, így nagy volt a kísértés tartalék alkatrésznek megtartani, de minek? Az nem ipari, azon a kiterjesztett memória van külön kártyán, majd egyszer blogban fog szerepelni az is, de térjünk is vissza az SBC-kre:
3. (2025.04.)

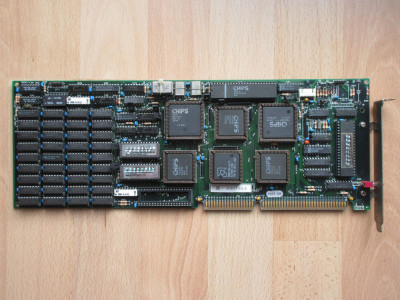

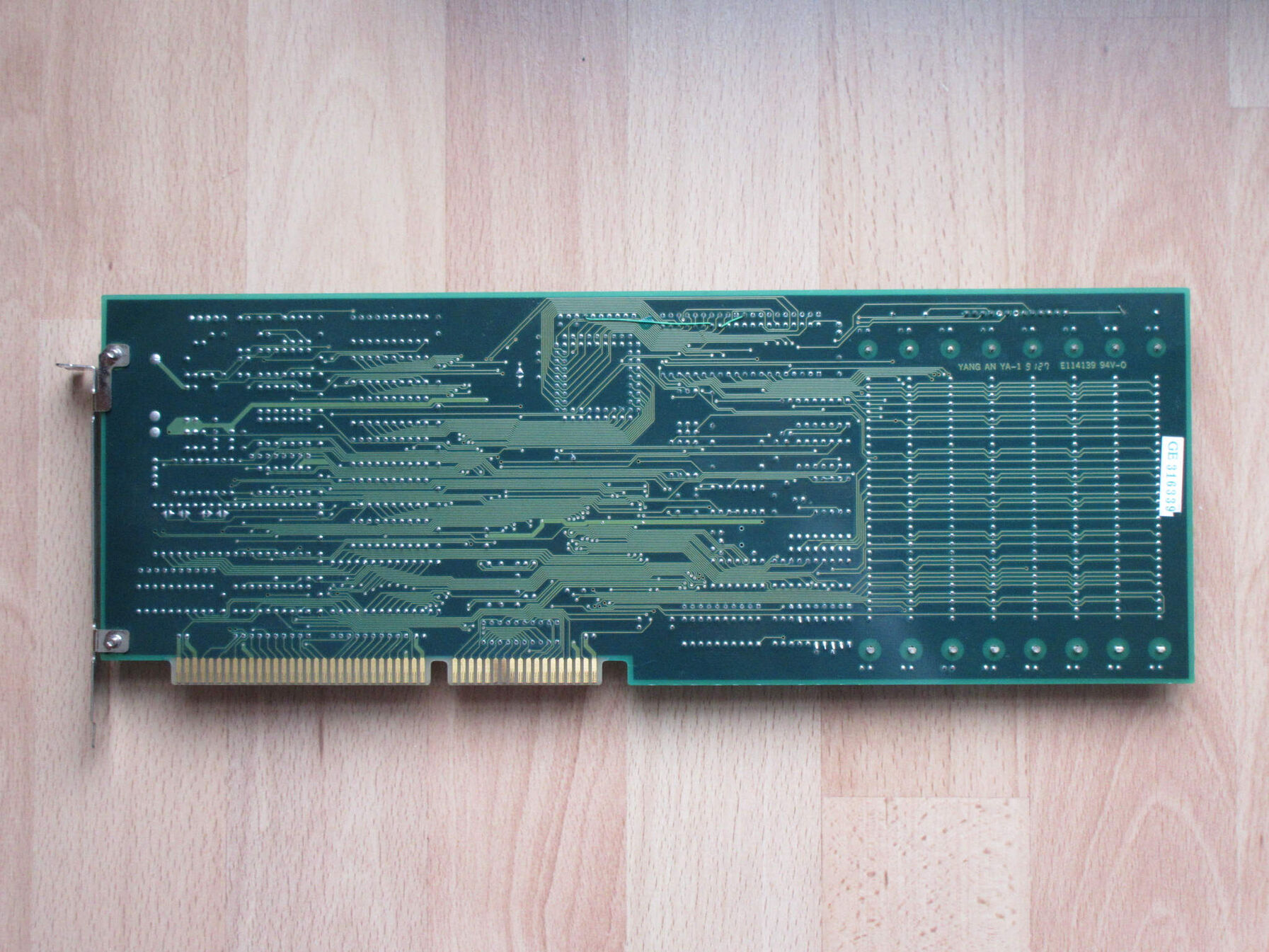

Chips 286 SBC, AMD 10 Mhz CPU, 1 MB RAM
+ még [kép] [kép] [kép] [kép] [kép]
Egy korai Chips 286 SBC.
AMD 286-10 Mhz CPU,
287 FPU számára foglalat,
1 MB DRAM maximumra bővítve, egyformára cseréltem, 100 ns, tesztelve másik 286-os alaplapban, 2 db memória IC lett csak cserélve. 100 ns az 16 Mhz-ig jó WS=0 mellett. Billentyűzet kábel is megvan, ami a backplane "alaplapra" megy, továbbá ezen a képen még látható 2 lassabb memória IC, amit cseréltem: [kép]
Varta-marta volt, ecetes passziválás és desztillált vizes lemosás megvolt, 2 vezeték / VIA átkötve közvetlen az akku alatt, alig látható módon. Hátlap vas kicsit rozsdás, de nem vészes.
Sajnos megáll a képen látható POST kódnál már az elején.
Sok értékes alkatrész van benne és szinte minden kivehető...
Sok javítgatás után feladtam és végül gyűjteményem rendezése során ezt is tovább adtam...
4. (2025.04.)

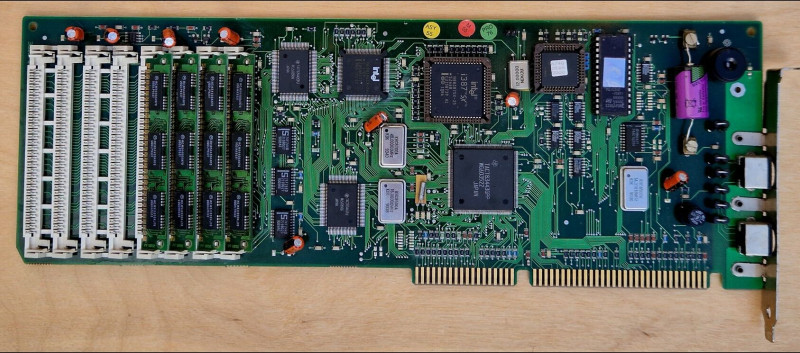

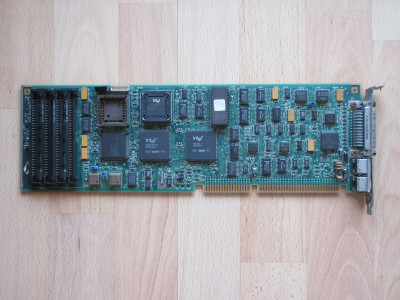

Olivetti M300 AT 386SX-16 Mhz SBC, 2 (4) MB RAM
+ még [1.kép] [2.kép] [3.kép] [4.kép] [5.kép] [6.kép] [7.kép]
386SX 16 Mhz CPU, foglalatos, (!)
387SX FPU számára foglalat,
2 - 4 MB RAM, (csak 1 MB-os modulokat kezel, 256 kB-ossal nem indul.)
Jelenleg 2 db 1 MB simm modul van benne, 386SX 16 bites memóriabusz miatt működik 2 modullal is.
PS/2 csatlakozós, billentyűzet és egér is működik. Párhozamos portot nem próbáltam, de látja a gép. Hátlap kicsit rozsdás, amúgy a kártya szép, karcmentes.
BIOS fapados, de elegendő, floppyt és HDD-t is beállíthatunk, szóközzel lehet léptetni, [kép] - HDD-t viszont csak néhány korabeli HDD közül lehet választani, user lehetőség nincs, viszont disk overlay programmal használhatunk újabb HDD-t is, vagy XT IDE BIOS kiterjesztéssel CF kártyát is. (27C64 EPROM akár LAN kártyába téve is megy)
Sajnos idővel elkezdett véletlenszerűen resetelni, többnyire elindul, néha újraindul. Le kell tesztelni másik backplane lapban is, hogy kizárjam az ISA kontakt hibát. Leteszteltem másik backplane "alaplappal" és ott rendesen, megbízhatóan működik. Ezek szerint az egyik backplane lapom nem tart rendesen, legalábbis ház nélkül. Annyit vettem még észre, hogy nem ismeri fel az utolsó 2 memóriamodult, lehet tisztítani kéne. Jelenleg 2 MB memóriával működik rendben, 1.2 MB kiterjesztett memória használható.
teszt [1.kép] [2.kép] [3.kép] [4.kép]
~1 éve jelenleg is a Videoton hangfal tetején várja Zolit... aki lehet kissé szétszórt, de majd jön érte, múltkor hozott annyi simm memóriát (8x 1 MB) és még ígért valami RGBHV VGA kábelt is, szóval viheti cserébe. Ezeket többnyire baráti áron szoktam eladni / elcserélni, mert tudom, hogy jó helyre kerül.
5. (2025.08.)
Olivetti M300 AT 386SX-16 Mhz SBC, 2 - 4 MB RAM
Deja Vu, még egy ugyanolyan de jobb állapotban... miután eladtam / elcseréltem a 286-os kártyákat, jöttek 386SX-ek és nem hagyott nyugodni, az jobban az én világom, az volt az első gépem ugyanis.
386SX 16 Mhz CPU, foglalatos, (!)
387SX FPU számára foglalat,
2 - 4 MB RAM, (csak 1 MB-os modulokat kezel, 256 kB-ossal nem indul.)
Képen látható egy hozzávaló Olivetti Backplane lap, kék ISA foglalatokkal és egy legendás 286-os AT táp...
valamiért nem találok róla még képet és jelenleg nem tudom, hogy hol is van...
Az előző SBC teszt képekből is sejthető, hogy ebből 2 van, 2 különböző BIOS dátummal. [1.kép] vs. [3.kép]
Nem sok cuccom, hanem kevés a hely és idő, valahol elvesztem a leltárban, kimaradt, hogy mi hova került át.
Becsszóra nagyon próbálok szelektálni, kisebbre cserélni, de mindig jön is valami "új"...
6. (2026. 05.)

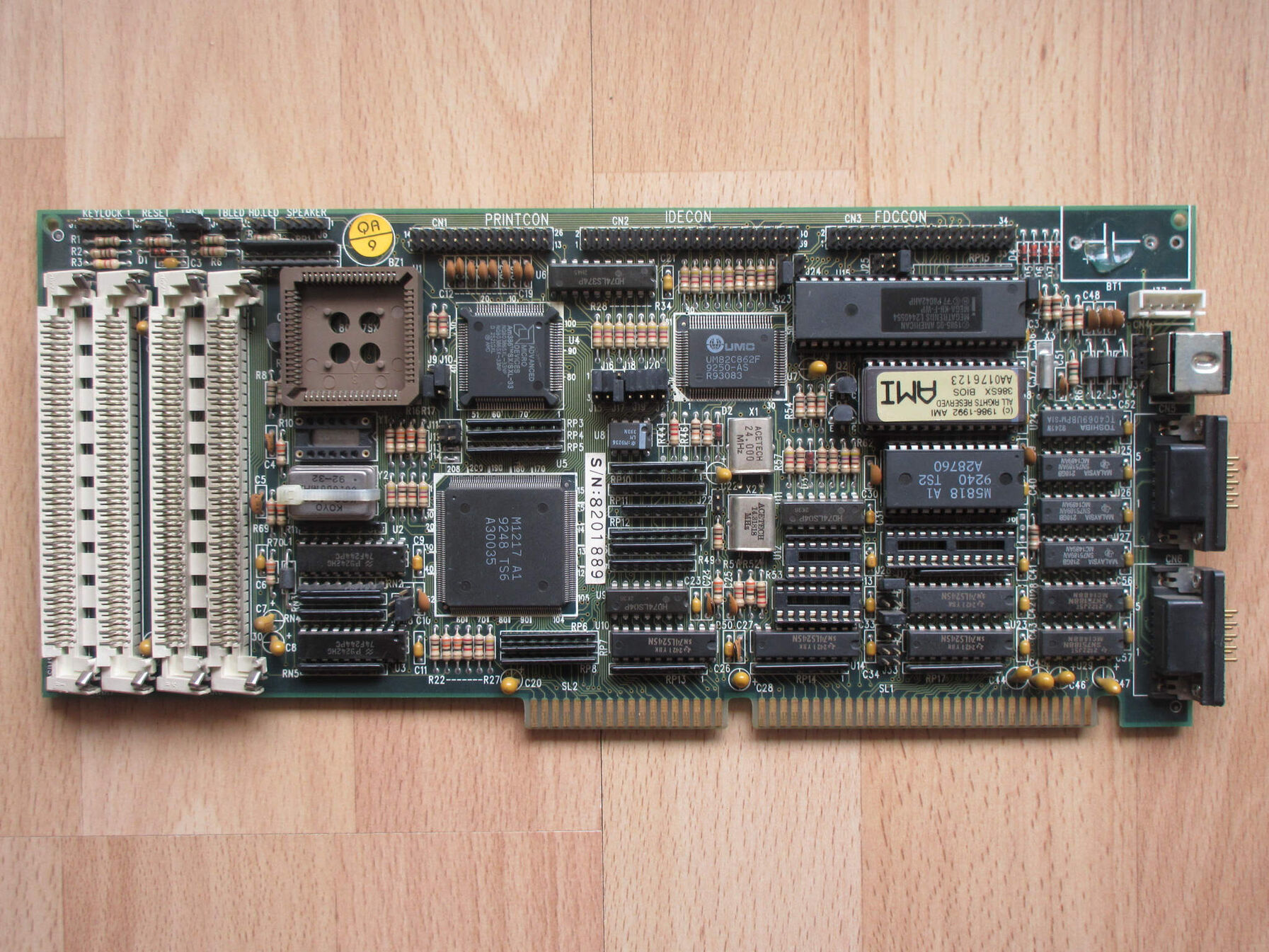

386SX AMD 33 Mhz CPU, 2 - 4 - 16(?) MB RAM
Van rajta IDE és floppy vezérlő, COM, LPT és PS/2 port is, valamint 387SX FPU számára foglalat.
Ez a legújabb, idő és lehetőség hiányában jelenleg még teszteletlen,
eladtam az összes normális Backplane-t és házat, már csak az az egy van meg ami a blog elején is szerepel és az ezredforduló óta megvan. Jelenleg nem szeretném bővíteni a számukat. 2 kisgyerek mellett nem sok lehetőség van egy teszt padot összerakni.
Ebben nagy reményeim vannak, 386SX és AMD... végre talán megtaláltam amit kerestem,
ígérem frissítem majd a blogot ha többet tudok róla, addig türelem.
