Nemrég előtört belőlem a milyen tápot vegyek fájás és arra jutottunk, hogy mérjem meg a jelölteket a köz javáért. Egyetértek, de kéne egy referencia. Legyen ez a MeanWell, mivel jók a nagyfrekis szűrésben, ami audio cuccoknál nem hátrány.
Viszont MeanWell téren se egyértelmű, mi micsoda, fellelni se lehet a neten. Csak az 5V-os mezőnyben 6 fajta táp van. Úgy láttam, hogy másoknak is volt már korábban ilyen fájásuk, úgyhogy végeztem egy kis kutatómunkát.

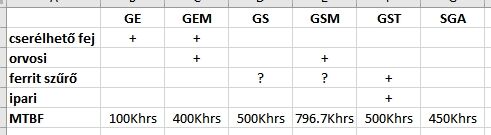

Megpróbáltam összeszedni egy táblázatba, hogy melyik sorozatnak mi a lényege:
Jelmagyarázat:
+: van
?: ellenőrizni kell az adatlapon
MTBF: meghibásodások közt átlagosan eltelt idő (100Khrs = 100.000 óra)
Felfedeztem ezeken kívül még pár különbséget, de azok már a kevésbé érdekes tartományba estek. A munka során készült összehasonlító képet is megosztom, itt a 4 fő típus van összetolva egymás mellé. Mindegyiknél a 18V-ost vettem alapul, mert mindegyik sorozatnál van belőle.
Én most 5V-ra keresek tápot DAC-hoz. Kikötés volt a ferrit gyűrű (mert csak), így fentiek alapján a GS, GSM és GST sorozatok jöhettek szóba. Ezen belül a 15W alatti teljesítmény, mert szem előtt tartva a terhelést (<3W), hatásfokot (~60-80%) és a választékot is, több kakaó nem kell.
A GE sorozat nem jöhetett szóba, mert cserélhető fej nem kell, az SGA-nak pedig az elektromos tulajdonságai nem tetszettek, tulajdonképpen a felmérés végéig nem jöttem rá, mire jó.
Ezután a kiválasztott típusoknál a zajt néztem, amit RIPPLE & NOISE-nak hívnak. A minimum ezeknél a tápoknál 50mVp-p. (1V = 1000mV) Ez azt jelenti, hogy a feszültség az 5V környékén 1 százaléknyit zizeg.
Következőnek a bemeneti feszültség ingadozásához viszonyított kimeneti feszültség fixen tartásának képességét néztem, ami a LINE REGULATION. A legjobb ezeknél a tápoknál ±0.5%. Ez azt jelenti, hogy a hálózati feszültség ingadozásától függően a kimeneti feszültség legfeljebb ±0.5%-ra tér el az 5V-tól. Ami király.
Az ideális választás az lenne, amelyiknek a legjobbak az elektromos értékei, van ferrit gyűrűje és még orvosi is, már ha becsületes megalomán az ember. A fentiek alapján egyik se nyert.

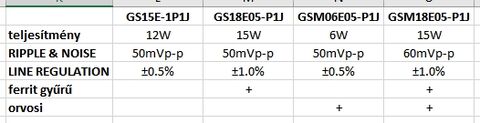

A legjobb tulajdonságokkal ezek rendelkeznek:
Ezek közül a legjobb tulajdonságokkal a GS15E-1P1J és a GSM06E05-P1J bírnak (50mVp-p, ±0.5%), de egyiknek sincs ferrit gyűrűje. De az egész mezőnyből ezek a legjobban sikerült darabok, illetve, mivel a ferritet utólag nem nehéz pótolni, így ők jutottak tovább. Illetve a végére gyanús lett, hogy ferrit oda kellett, ahol a hiánya gond lenne.
Mivel a 6W-os GSM06E05-P1J-nél nem vagyok biztos, hogy elvinne egy komolyabb DAC-ot, így az is kiesett.
Végül maradt a GS15E-1P1J, ami teljesítményben, minőségbeli tulajdonságaiban tudja a legjobbat. A poén az, hogy mielőtt eltöltöttem ezzel 6 órát, ezt néztem ki elsőre.
Ha hibát találtok, nyugodtan szóljatok. Ha kiegészítenétek, akkor is.
