A nagy Corsair DDR3 projekt: hogyan lett egy hibás 24GB-os Kit-ből egy tökéletes Triple Channel teszt?
Minden egy külföldi rendeléssel kezdődött.

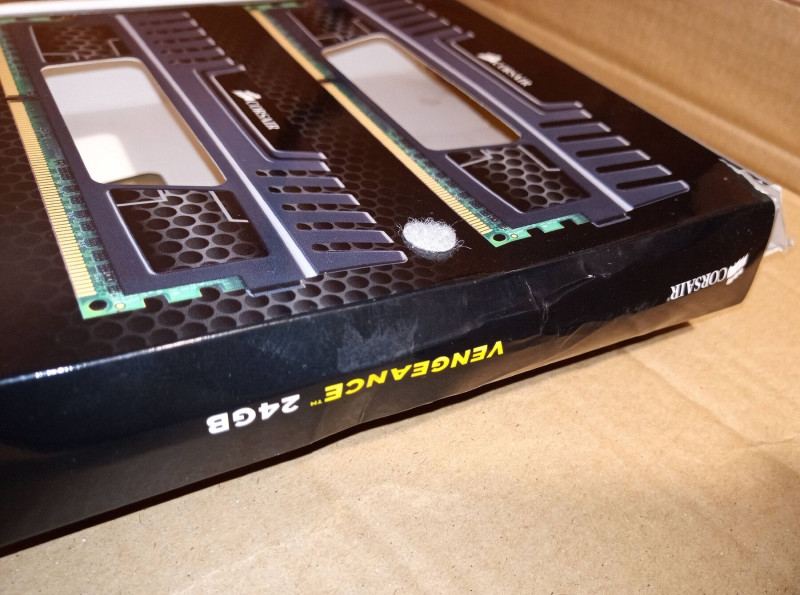

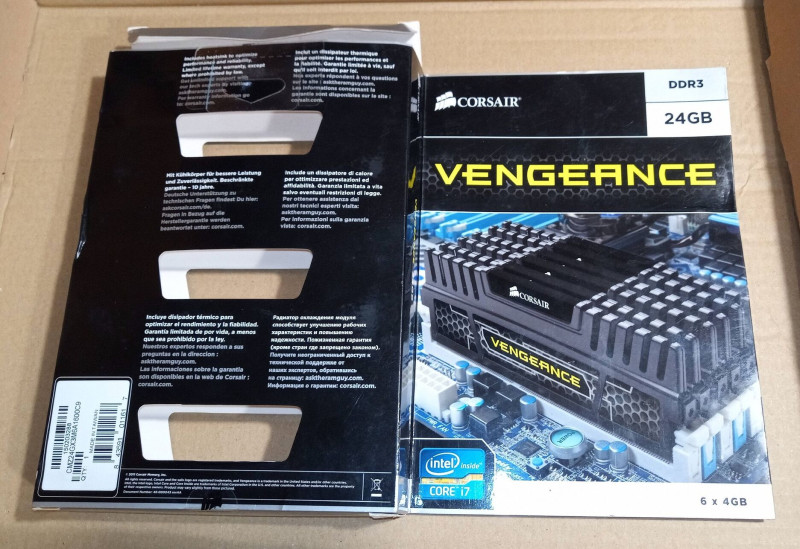

Sikerült kifognom egy gyönyörű, Díszdobozos Corsair Vengeance 24GB DDR3 (6x4GB) Triple Channel Kit-et.
Annyira megörültem a jó árnak, hogy elkövettem az első hibát: hirtelen bele sem gondoltam, hogy otthon nincs is 3-csatornás (6 RAM-foglalatos) alaplapom a teszteléshez...
A feketeleves ráadásul csak ezután jött: a kezdeti tesztek során az egyik modul teljesen elvérzett. Hibás volt.
Mivel a szettet eredetileg nem feltétlenül eladásra szántam (Nem megfelelő ár esetén értékes darabja lehet a gyüjteményemnek is!), nem hagyott nyugodni a dolog.
Nem akartam selejtet sem kiadni a kezemből, sem megtartani, így elkezdtem felkutatni azonos specifikációjú modulokat a pótlásra, és ezzel párhuzamosan vadásztam egy megfelelő tesztkonfigurációra (alaplap + CPU) is.
Egy idő után félretettem a projektet, mert úgy voltam vele: akár a gyűjteményembe is jó lesz, ráér, nem sürgős a dolog...
Hirdetés
Pár hónappal később viszont a szembe jött velem a neten a tökéletes tesztgép, ráadásul volt benne olyan egyéb alkatrész is, amit egy másik projekthez kerestem.
Sikerült megnyernem a licitet, jó áron! Megvolt a tesztpad: egy Lenovo ThinkStation S20 (Xeon W3520).

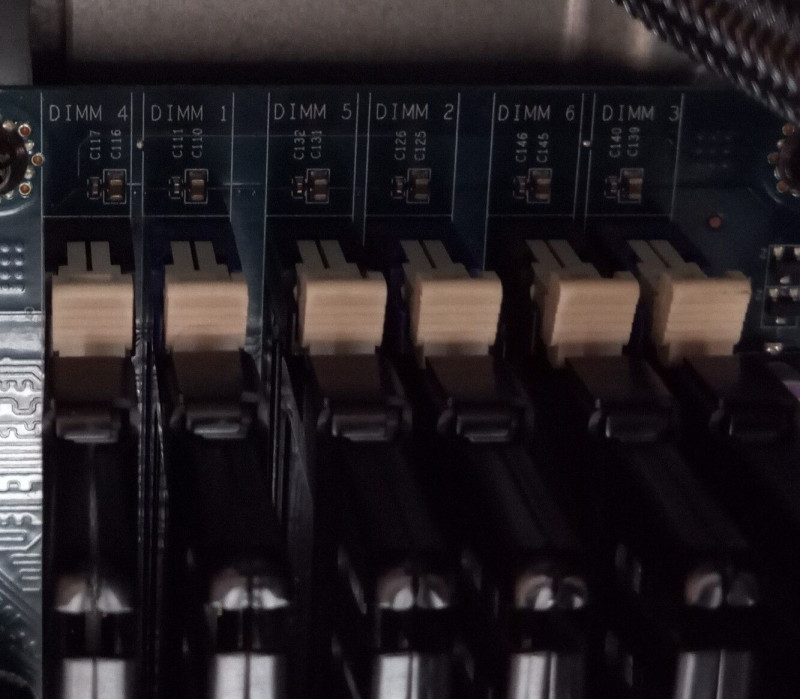

Triple Channel - 6 pin
💻 Tesztelési információk:

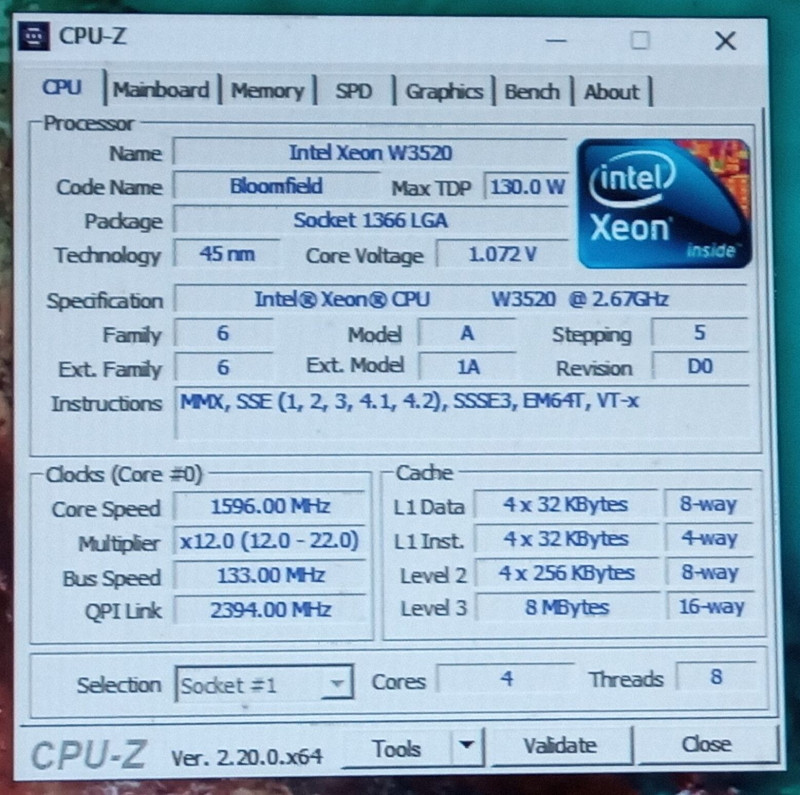

Környezet: Lenovo ThinkStation S20 (Xeon W3520)

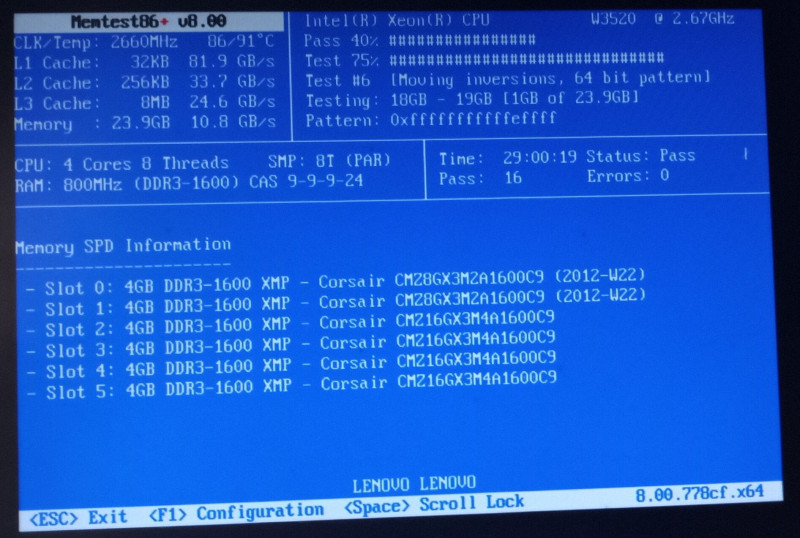

Szoftver: MemTest86+ Stressz-Teszt (Triple Channel konfigurációban), minimum 3 folyamatos teszt! Esetenként 10 (több, mint 17 óra!) - 16 (29 óra!) teszt is!
Eredmény: Az összes létező variáció variálva és külön-külön is letesztelve, körönként legalább 3 PASS-al!
A hardveres kihívás: Verziók háborúja

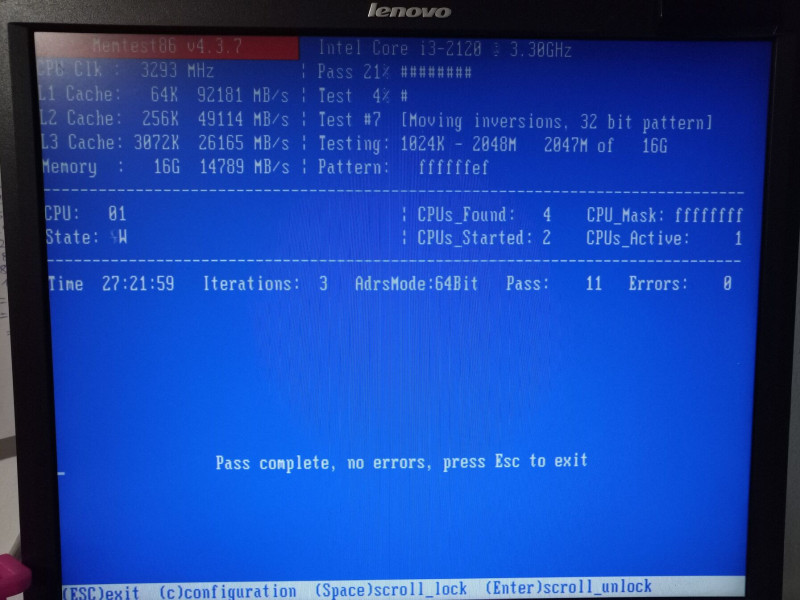

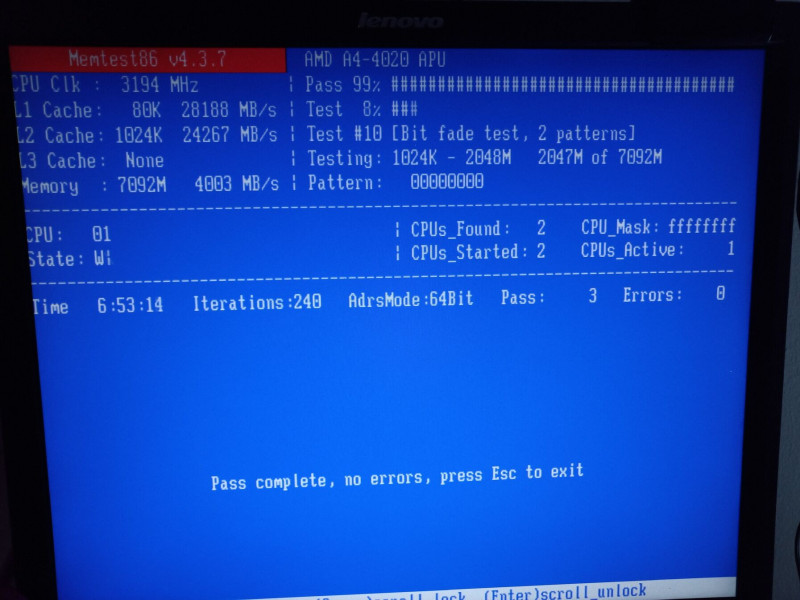

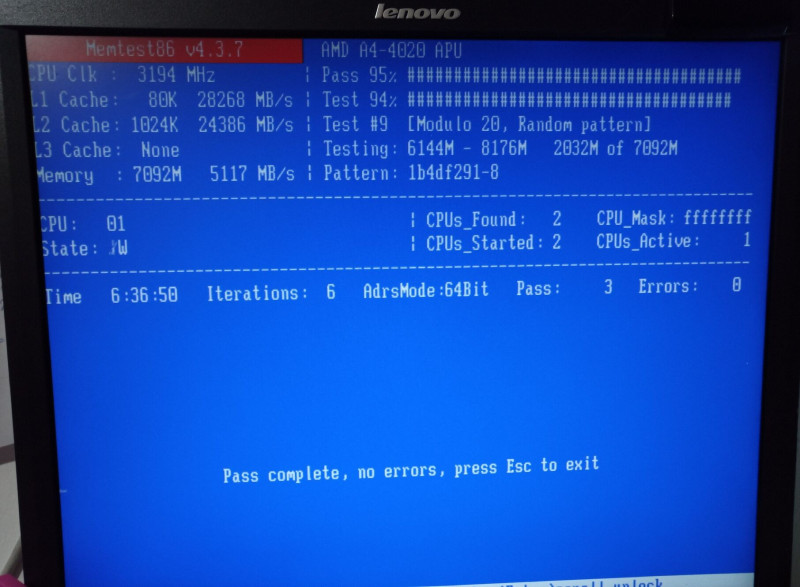

A modulokat külön-külön már korábban is teszteltem. (Képekhez Link: Teszt1, Teszt2, Teszt3 Teszt4, Teszt5, Teszt6,)
Nálam a stressz-teszt minimum 3 teljes kört jelent (órákon át), hogy a modulok teljesen átmelegedjenek, és üzemi hőmérsékleten is bizonyítsák a stabilitásukat. Ott mindegyik hibátlanul ment (kivéve persze a legelső hibás darabot).
Tesztek

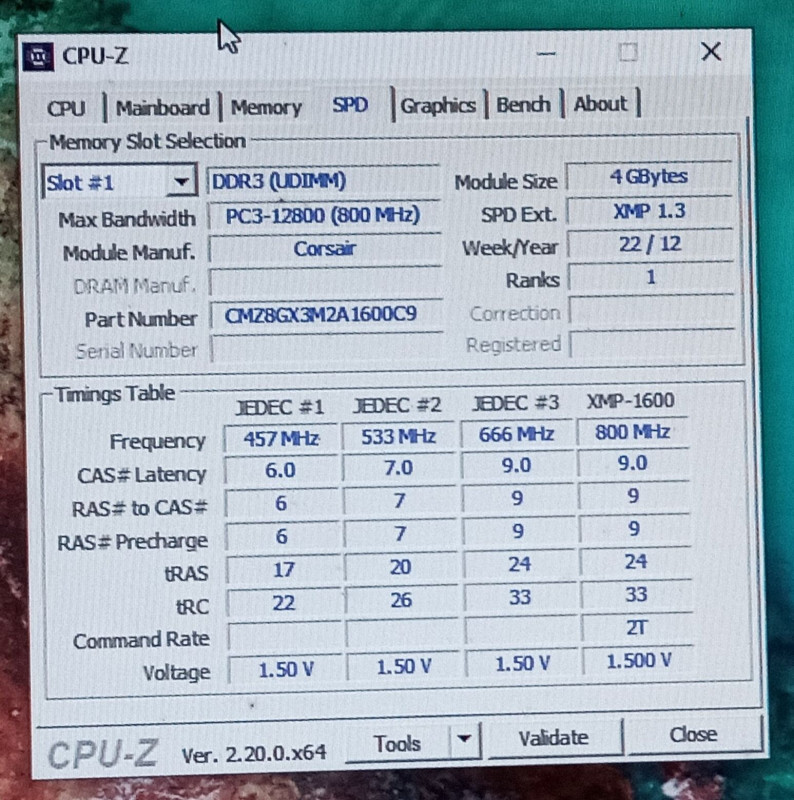

A "gond" ott kezdődött, hogy a pótlásra össze-vásárolt 8 extra modul (egy 16GB-os és két 8GB-os kit) – bár sebességre és időzítésre (1600MHz, CL9) teljesen egyformák voltak – eltérő verziószámú gyártásból származtak.
Volt olyan érdeklődő, aki megkeresett, de mikor meghallotta a verziókülönbségeket, visszalépett, mondván, ez így nem lesz stabil Triple Channelben.
"Ki kellett találnom valamit, hogy bizonyítsam az ellenkezőjét."
A teljes bázisom végül így nézett ki:

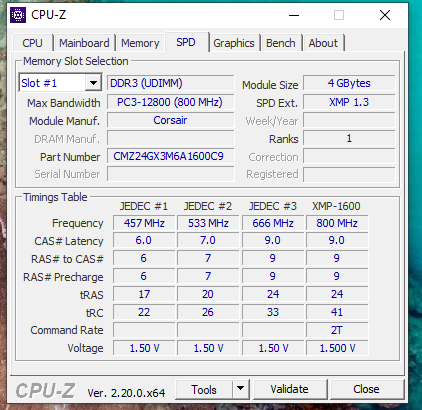

- 24GB Kit (6x 4GB) - v5.21 - Ebből lett 1 db hibás!
- 16GB Kit (4x 4GB) - v8.23,
- 8GB Kit (2x 4GB) - v5.14,
- 8GB Kit (2x 4GB) - v3.24.
14 darab 4GB-os modul = 56GB - 1 Hibás = 13x 4GB (52GB)

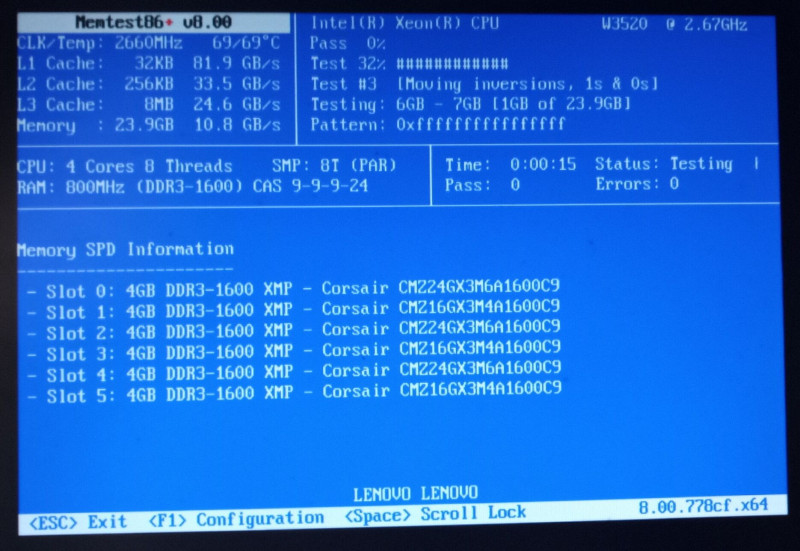

🔄 Az "Összevissza-Teszt": Káoszból a stabilitásig, variációk a biztonság kedvéért
Hogy végképp kizárjam a véletleneket, és tiszta vizet öntsek a pohárba, Nulladik verzióként egy alternatív elrendezést is leteszteltem a modulokból.
Ez bebizonyítja, hogy ezek a modulok keverve is stabilak, nulladik körben egy "direkt rosszul összerakott" konfigurációt építettem!
Ahelyett, hogy csatornánként összeválogattam volna a verziókat, szándékosan megkevertem őket. Úgy pakoltam be őket a foglalatokba, hogy mindhárom memóriacsatorna különböző verziójú modulokat kapjon. (Fordított logika, tehát egy csatornán két különböző modul!)
Ha ez a kaotikus felállás túléli a MemTest86+ Stressz-Tesztet, akkor a többi, verzió egyeztetett szettek is betonbiztosak lesznek.

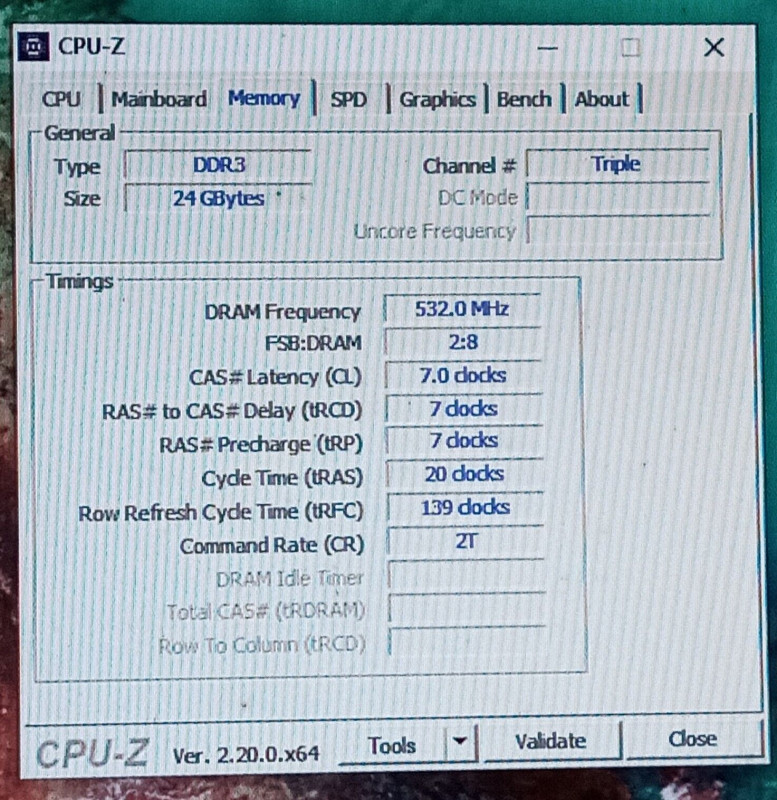

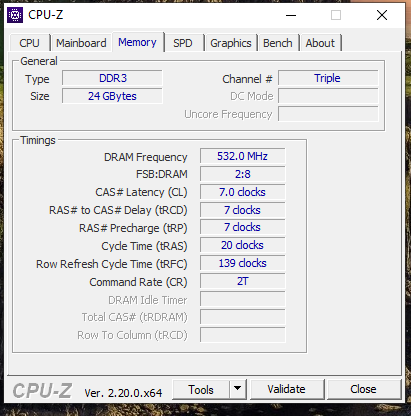

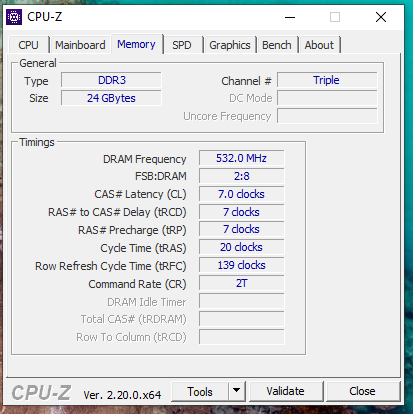

Íme a random kevert teszt eredményei és képei:
Ahogy a fenti képeken is látszik, a rendszer a szándékosan összekevert verziók ellenére is rezzenéstelenül vette az akadályt. A MemTest86+ hibátlanul futott le. (Sajnos a sok órás teszt képe elkeveredett, de majd később újra megcsinálom, és pótolom!)
Ez bizonyította az alapelméletemet: a Corsair Vengeance modulok elképesztően toleránsak egymással, ha az alapvető órajel- és időzítési paramétereik megegyeznek.
De nem álltam meg itt. Ha már lúd, legyen kövér: szerettem volna a leendő vásárlóknak kész opciókat kínálni, így a megmaradt 13 darab hibátlan modulból összeállítottam a lehető legoptimálisabb, logikusan válogatott konfigurációkat.
Minden egyes variációt külön-külön alávetettem ugyanannak a szigorú, többórás stressz-tesztnek.

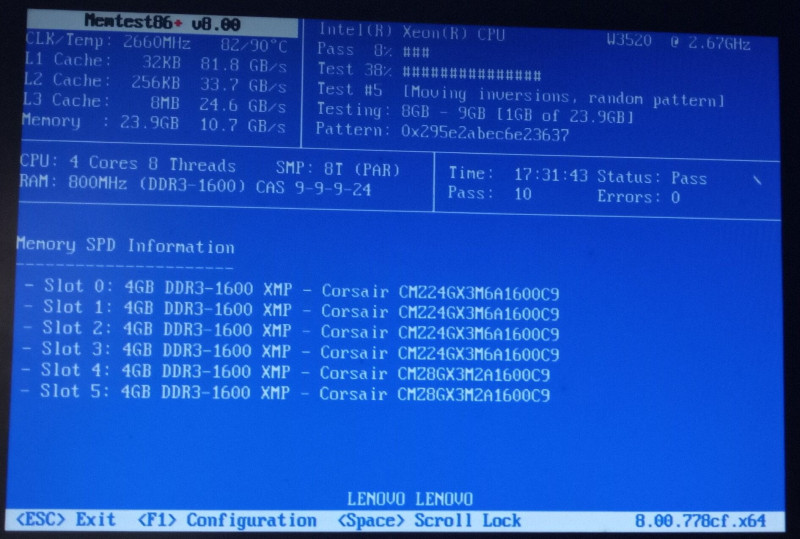

🎯 2. Konfiguráció – Első Variáció (A "Díszdobozos" prémium szett)
Ehhez a csomaghoz a lehető legközelebbi verziókat válogattam össze, hogy a gyári állapothoz legközelebbi élményt nyújtsa.

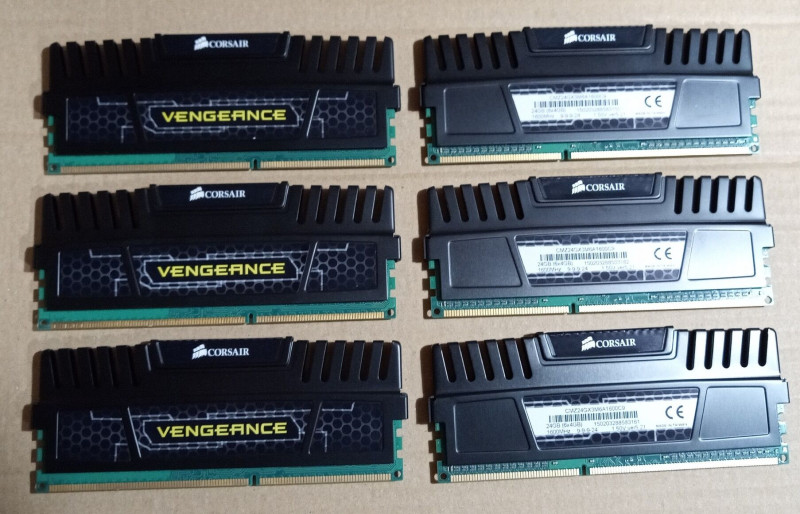

Összetétel: 24GB Kit - 6x 4GB (4 db v5.21 és 2 db v5.14 modul)

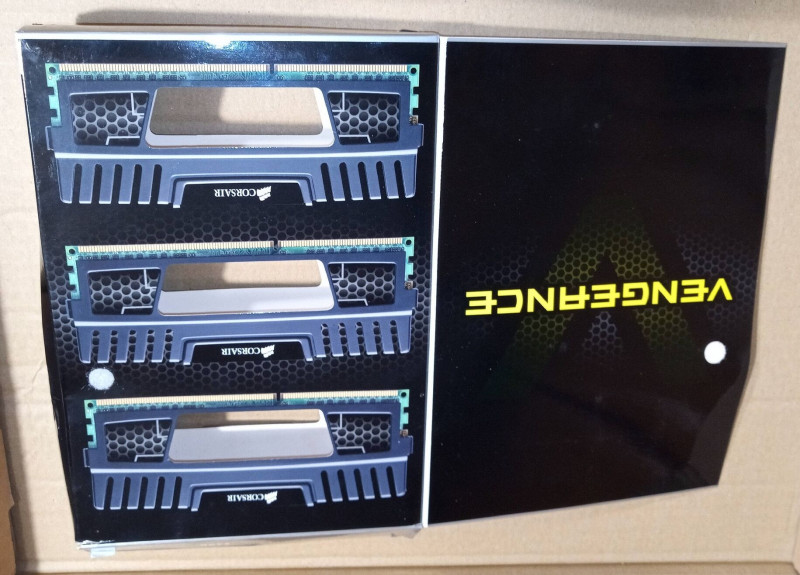

A teszt eredménye: Tökéletes stabilitás, természetesen ez a csomag kapta meg az eredeti Díszdobozt is. (Legalábbis ez az ajánlott Conf., de az első vevő választhat, mit szeretne!)
🎯 3. Konfiguráció – Második Variáció (A "Költséghatékony" erőmű)
Itt a kicsit távolabbi verziók kaptak helyet, de a tesztek alapján a teljesítményből és a stabilitásból ez a szett sem engedett semmit.
Összetétel: 24GB Kit - 6x 4GB (4 db v8.23 és 2 db v3.24 modul)
A teszt eredménye: Ismételten 3+ PASS, hibátlan futás.
📈 Konklúzió
Ez a projekt kiválóan megmutatta, hogy a közhiedelemmel ellentétben nem kell rettegni a minimális verzióeltérésektől. A tesztek feketén-fehéren bizonyítják, hogy a Corsair modulok különböző verziói – még egy szándékosan kaotikus felállásban is – gond nélkül, hibátlanul működnek együtt Triple Channel módban.
A rengeteg munkaóra meghozta a gyümölcsét: a kezdeti egy darab hibás modul miatti bosszúságból végül két betonstabil, bevizsgált, azonnal használható 24GB-os csomag született, mindjárt kettő is!
Aki ezekből választ, az nem zsákbamacskát vesz, hanem egy bizonyítottan működő rendszert.
Amennyiben az összes kép érdekel, ezen a Google Drive Linken keresztül elérhetitek!
Ha pedig nem érkezik rá senki érdeklődő, akkor Díszes (A szó minden értelmében!) darabja lesz a gyűjteményemnek!
(Szerk.: Ami kimaradt, a hirdetés Linkje! Katt IDE!)
Konklúzió:
A tesztek feketén-fehéren bemutatják, hogy a Corsair modulok különböző verziói (Akár megfelelő konfiguráció nélkül is!) gond nélkül, hibátlanul működnek együtt Triple Channel módban.
